italiano
A
8
9

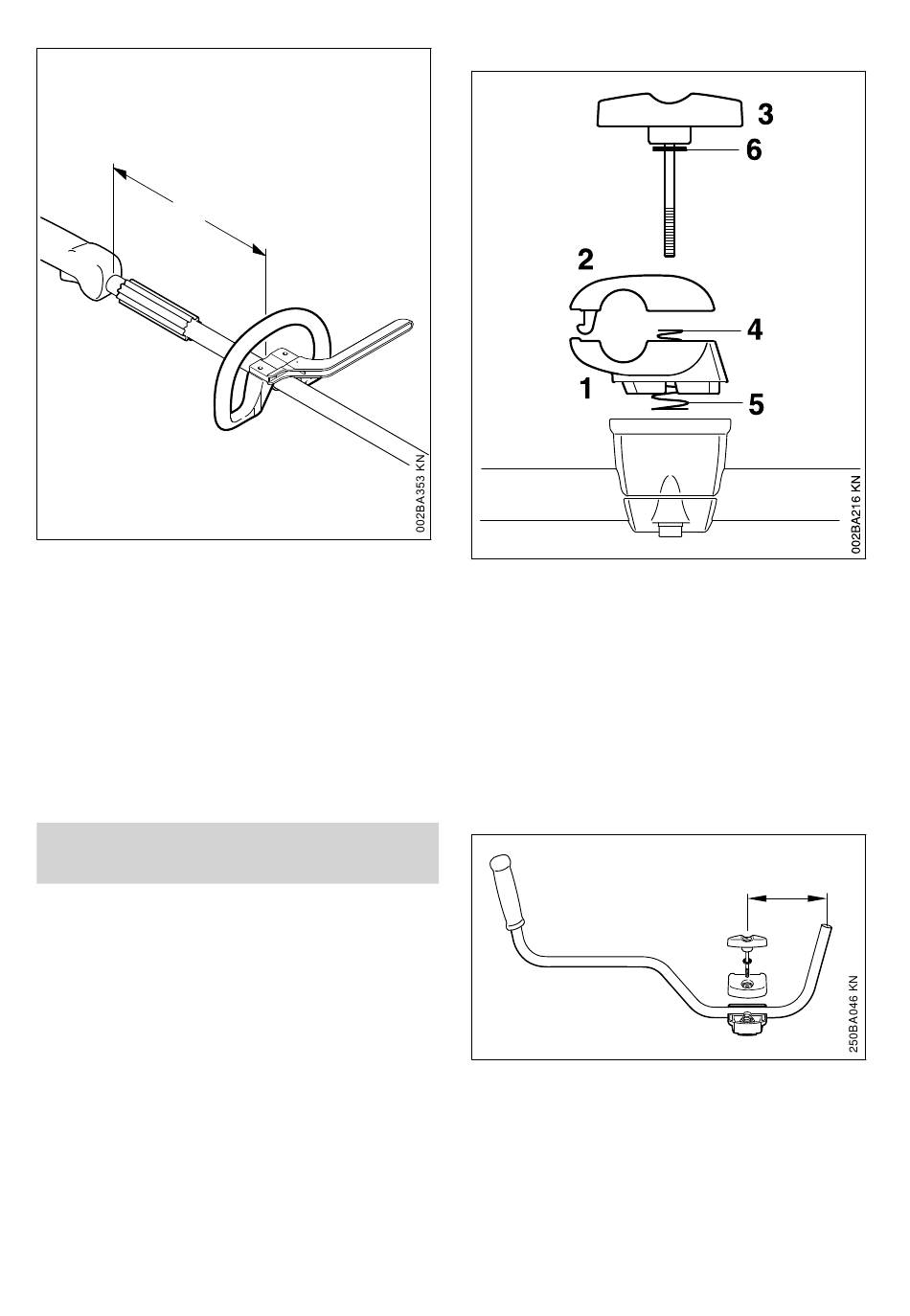

► Fissare l'impugnatura (4) alla distanza (A) di
circa 20 cm (8 in) davanti all'impugnatura di
comando (8)
► Allineamento dell'impugnatura circolare
► Stringere le viti – ev. bloccando per questo i
dadi
La guaina (9) è disponibile secondo il paese, e
deve trovarsi fra l'impugnatura circolare e quella
di comando.
Lasciare permanentemente montata la staffa
(limitatore di passo).
6
Montaggio dell'impugna‐
tura a manubrio
6.1
Montaggio del manubrio con
supporto impugnatura girevole
Alla consegna, il supporto impugnatura girevole
è già montato sullo stelo. Prima di montare il
manico tubolare, si deve smontare le coppe di
bloccaggio.
72
6.1.1
4
► Tenere ferme la coppa inferiore (1) e quella
► Svitare la vite a testa cilindrica (3) – dopo que‐
► Estrarre la vite a testa cilindrica – la ron‐
► Separare le coppe – le molle (4, 5) restano
6.1.2
► Sistemare il manico tubolare (7) nella coppa
► Applicare la coppa superiore e tenere unite le
► Innestare la vite a testa cilindrica fino al
6 Montaggio dell'impugnatura a manubrio
Smontaggio delle coppe di bloccaggio
superiore (2)
sta operazione i particolari sono allentati, e
vengono separati uno dall'altro dalle due
molle (4, 5)!
della (6) rimane sulla vite a testa cilindrica
nella coppa inferiore!
Fissare il manico tubolare
7
inferiore (1) in modo che la distanza (A) non
superi i 15 cm (6 in.)
due coppe
riscontro attraverso le due coppe – tenere
insieme tutte le parti
A
1
0458-436-9421-B
