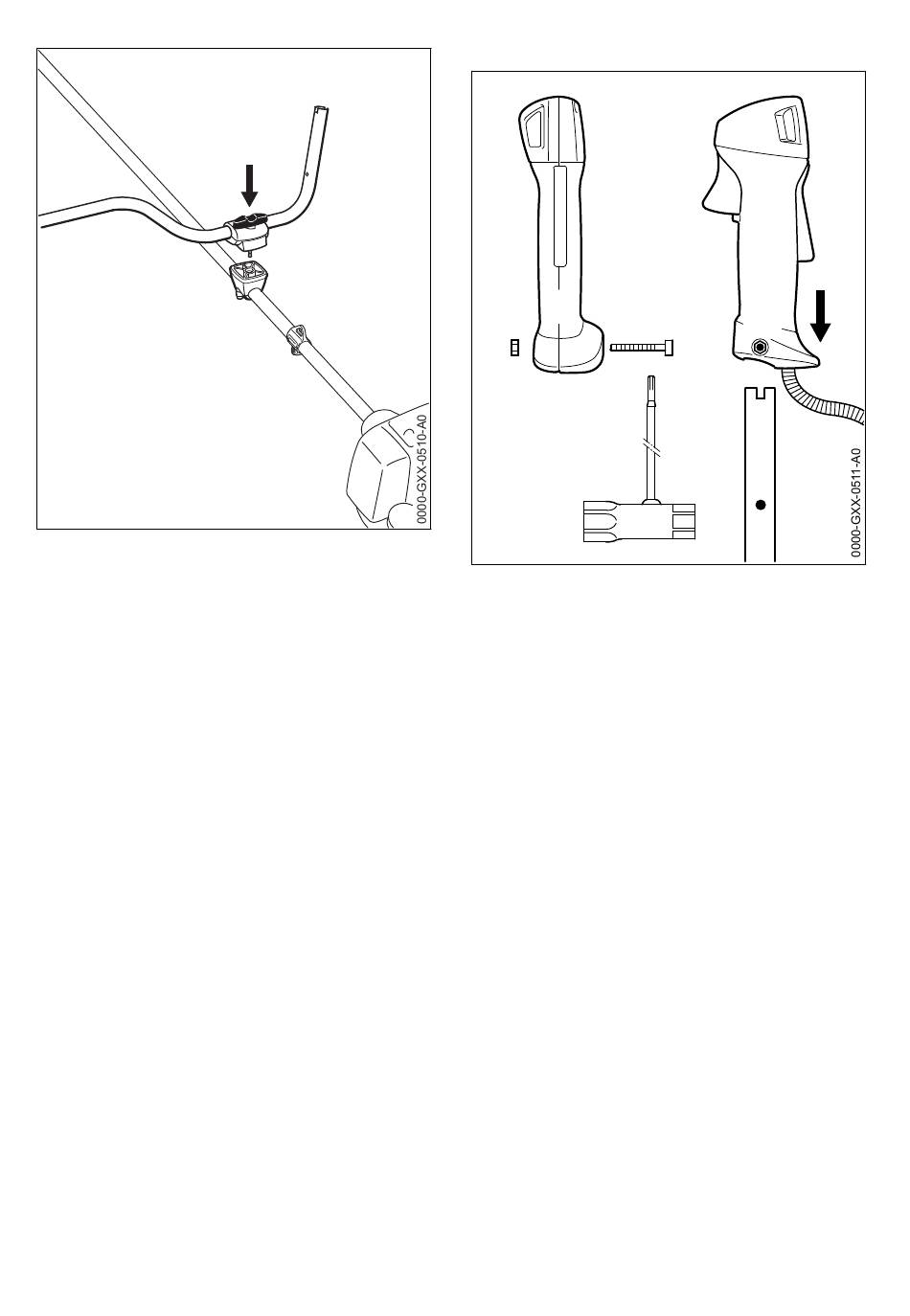

► Het geheel geborgde onderdelenbestand met
de knevelbout naar de motor gericht op de
handgreepsteun (8) plaatsen
► Knevelbout tot aan de aanslag in de hand‐
greepsteun drukken en vervolgens in de
boring draaien – nog niet vastdraaien
► Draagbeugel dwars ten opzichte van de steel/
maaiboom uitlijnen – de maat (A) controleren
► Knevelbout vastdraaien
52
6 Dubbele handgreep monteren
6.1.3 Bedieningshandgreep monteren
11
9
10
► Bout (9) losdraaien – de moer (10) blijft achter
in de bedieningshandgreep (11)
► De bedieningshandgreep met de gashen‐
del (12) naar de aandrijfkop gericht op het uit‐
einde van de draagbeugel (7) schuiven tot de
boringen (13) in lijn liggen
► Bout (9) aanbrengen en vastdraaien
12
13
7
13
