6 Dubbele handgreep monteren

A
8
9

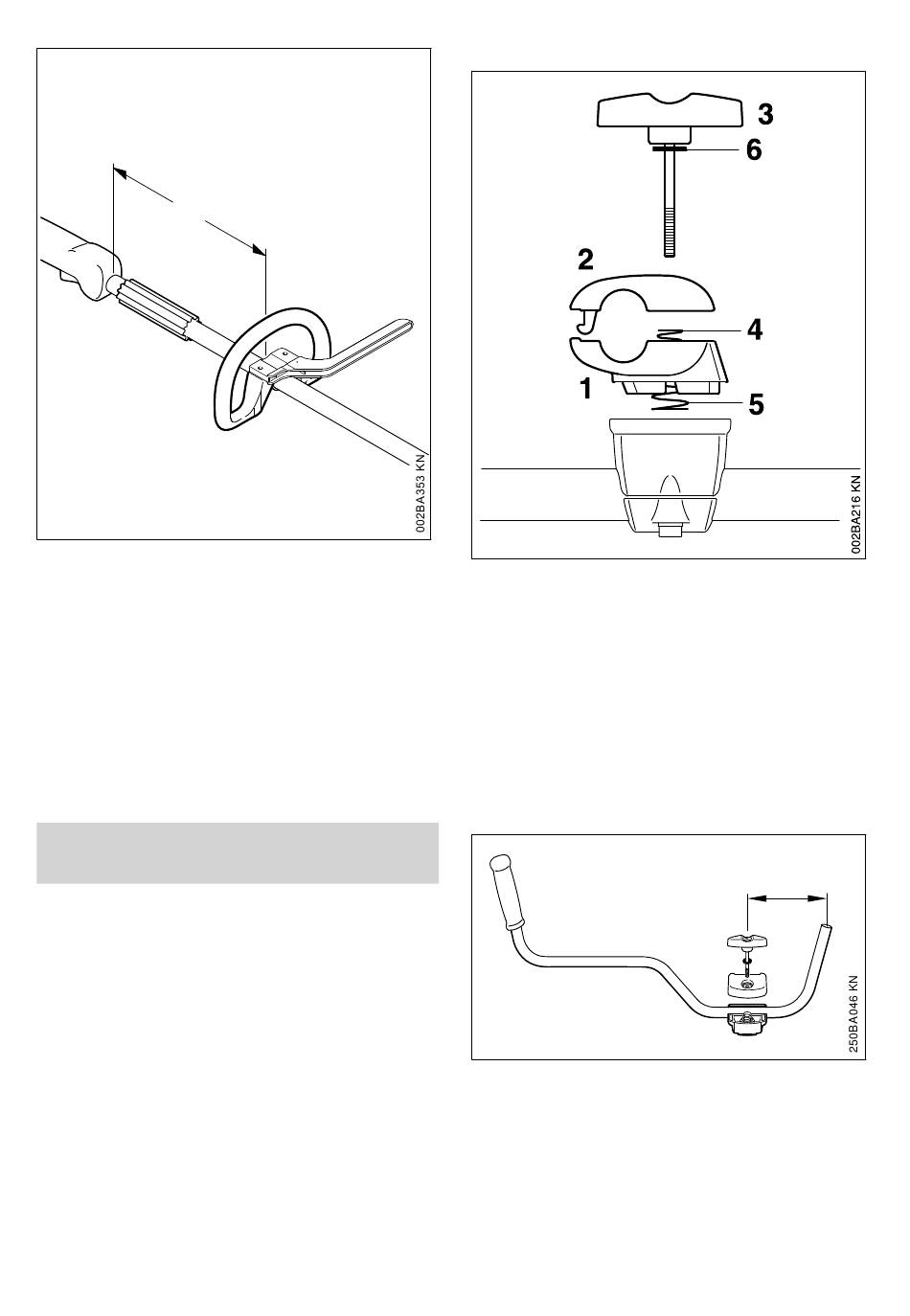

► Beugelhandgreep (4) op de afstand (A) van
ca. 20 cm (8 inch) vanaf de bedieningshand‐
greep (8) bevestigen
► Beugelhandgreep uitlijnen
► Bouten vastdraaien – hierbij eventueel de
moeren tegenhouden
De huls (9) is, afhankelijk van de exportuitvoe‐
ring gemonteerd en moet tussen de beugelhand‐
greep en de bedieningshandgreep liggen.
De beugel (loopbegrenzer) altijd gemonteerd
laten.
6 Dubbele handgreep monte‐
ren
6.1 Dubbele handgreep met draai‐
bare handgreepsteun monteren
De draaibare handgreepsteun is af fabriek al op
de steel/maaiboom gemonteerd. Voor de mon‐
tage van de draagbeugel moeten de klembeu‐
gels worden verwijderd.
0458-436-9421-B
6.1.1
4
► De onderste klembeugel (1) en de bovenste
► Knevelbout (3) losdraaien – na het losdraaien
► Knevelbout lostrekken – de ring (6) blijft op de
► Klembeugels lostrekken – de veren (4, 5) blij‐
6.1.2
► Draagbeugel (7) zo in de onderste klembeu‐
► De bovenste klembeugel aanbrengen en de
► De knevelbout tot aan de aanslag door de
Klembeugels verwijderen
klembeugel (2) vasthouden
van de knevelbout zitten de onderdelen los en
worden door de beide veren (4, 5) uit elkaar
gedrukt!
knevelbout
ven achter in de onderste klembeugel!
Draagbeugel bevestigen
7
gel (1) aanbrengen dat de afstand (A) niet
meer dan 15 cm (6 inch) bedraagt
beide beugels samenhouden
beide beugels steken – alle delen bij elkaar
houden en borgen
