5 Montaggio dell'impugna‐
tura circolare
La fornitura dell'apparecchiatura comprende una
staffa (limitatore di passo). Montare la staffa sul‐
l'impugnatura circolare
2
1)
per KombiMotori con impugnatura circolare: deve essere usata la staffa in dotazione (limitatore di
passo) sull'impugnatura circolare – vedere anche "Impugnatura circolare"
2)
non ammesso per i KombiMotori con impugnatura a manubrio
3)
adatta solo limitatamente per KombiMotori con impugnatura a manubrio
4)
non ammesso per KM 131 e KM 131 R
5)
non ammesso per KM 111 R
0458-436-9421-B
Destinazione d'uso
Decespugliatore con testa
falciante
Testina per erbacce
Tosasiepi, regolabile
Tosasiepi
Tagliasterpi
Soffiatore
Sramatore lungo
Fresa per terreno
Tagliabordi
Tagliabordi
Abbacchiatore
Spazzola rotante
Rullo di spazzatura
1
1

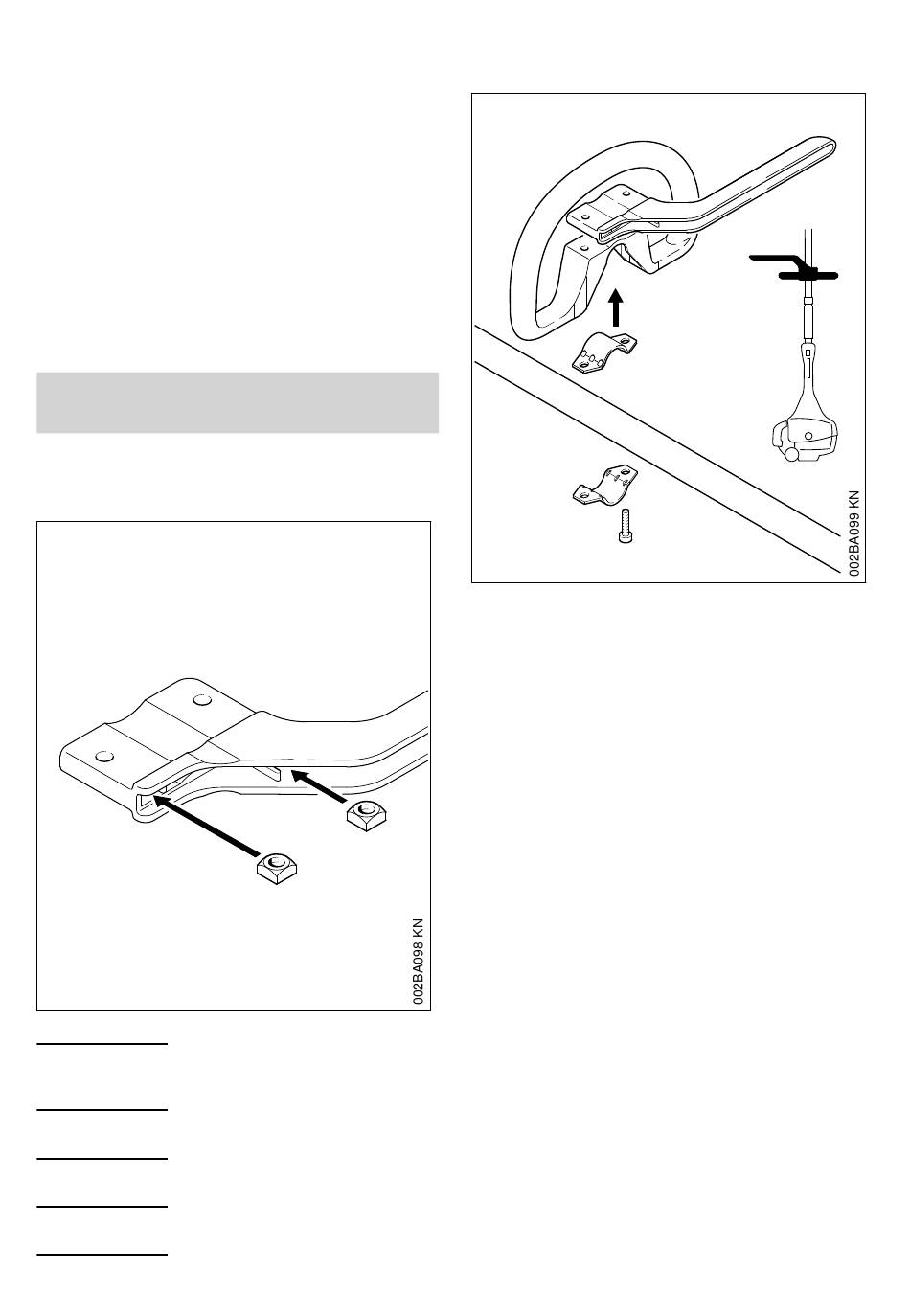

► Infilare i dadi quadri (1) nella staffa (2) – fare
coincidere i fori
4
5
6
7
► applicare la fascetta (3) nell'impugnatura (4) e
montarle entrambe sullo stelo (5)
► applicare la fascetta (6)
► applicare la staffa (2) – fare attenzione alla
posizione!
► fare coincidere i fori
► inserire le viti (7) nei fori – e girarle nella staffa
fino all'arresto
