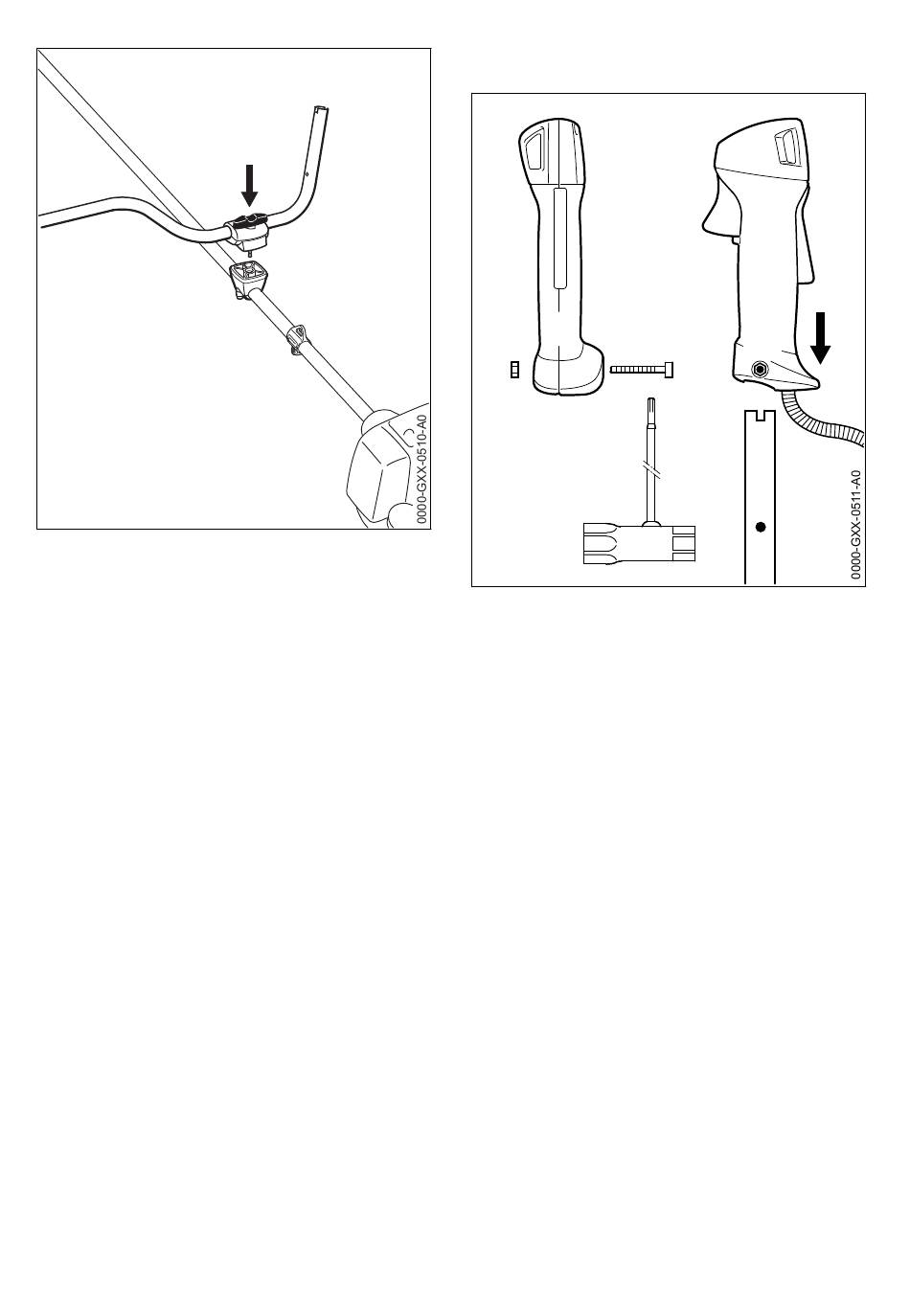

6 Montaggio dell'impugnatura a manubrio
8
► e assicurare l'unione così fissata con la vite a
testa cilindrica in direzione del motore rivolto
verso il supporto del manico (8)
► Premere la vite a testa cilindrica fino al riscon‐
tro nel supporto del manico, quindi avvitarla
senza stringerla completamente
► Orientare il manico tubolare trasversalmente
allo stelo – verificare la quota (A)
► Stringere la vite a testa cilindrica
0458-436-9421-B
6.1.3 Montaggio dell'impugnatura di
comando
11
9
10
► Svitare la vite (9) – il dado (10) permane nel‐
l'impugnatura di comando (11)
► Calzare l'impugnatura, con il grilletto (12)
rivolto verso il riduttore, sull'estremità (7) del
manico sino a fare coincidere i fori (13)
► Avvitare e stringere la vite (9)
italiano
12
13
7
13
