Transalp BIBOU STRUCTURE Serie Notice Constructeur page 99

Tous les poteaux sont marqués.
Bien respecter l'emplacement
et la position des poteaux.
Q
DÉTAIL Q
ECHELLE 1 : 3

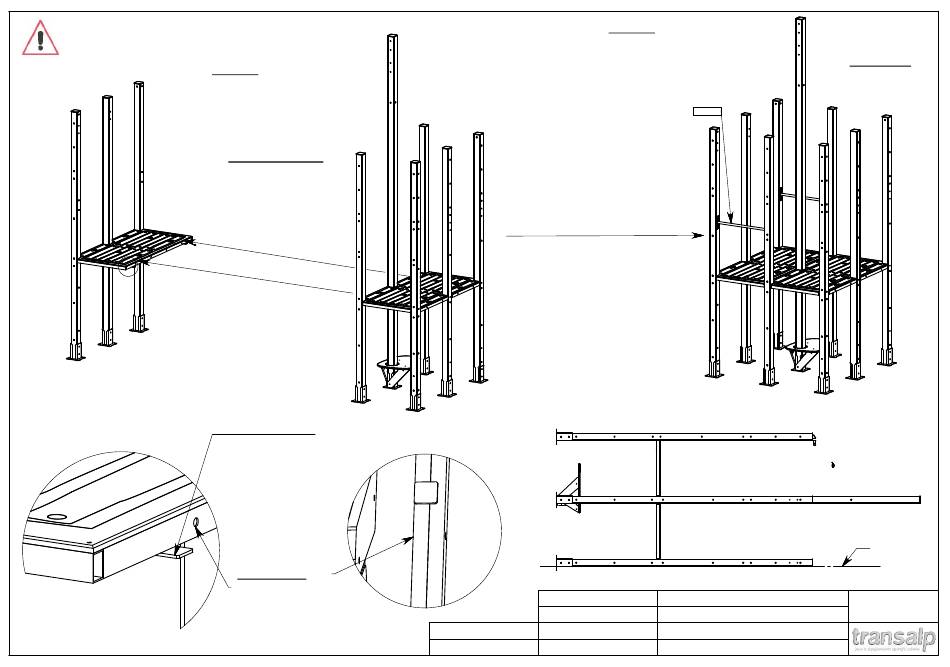

Phase n°4
Demi-plancher
Calle mise en position
Visserie assemblage
vue sous plancher
Assemblage :
4 TRCC 10x70
4 Socles cache-vis
4 Rondelles 10x20
4 Ecrous freins Ø10
4 Bouchons
Phase n°5
Mettre ensemble
les demi-plancher
Puis mettre en place
les tubes gardes-corps réf.3000-O
Assembler les deux
demi-plancher
au sol
Montage
Plan:
Dessinateur:
06.12.2021
Matière: xxx
Date création:
Couleur: TRANSALP Tel.:0476647518 Fax :0476647979
xxx
179, route de Faverge 38470 L'ALBENC
3000-O
Nota: ces étapes sont faites sur le sol
les deux demi plancher sont couchés
en horizontal
Montage Grande tour
Désignation:
M3840
MC
Référence:
3840
Ensemble:
BIBOU STRUCTURES
Gamme:
Demi-plancher
Assemblée
Sol
IE:0 0
A3
Ech: -
