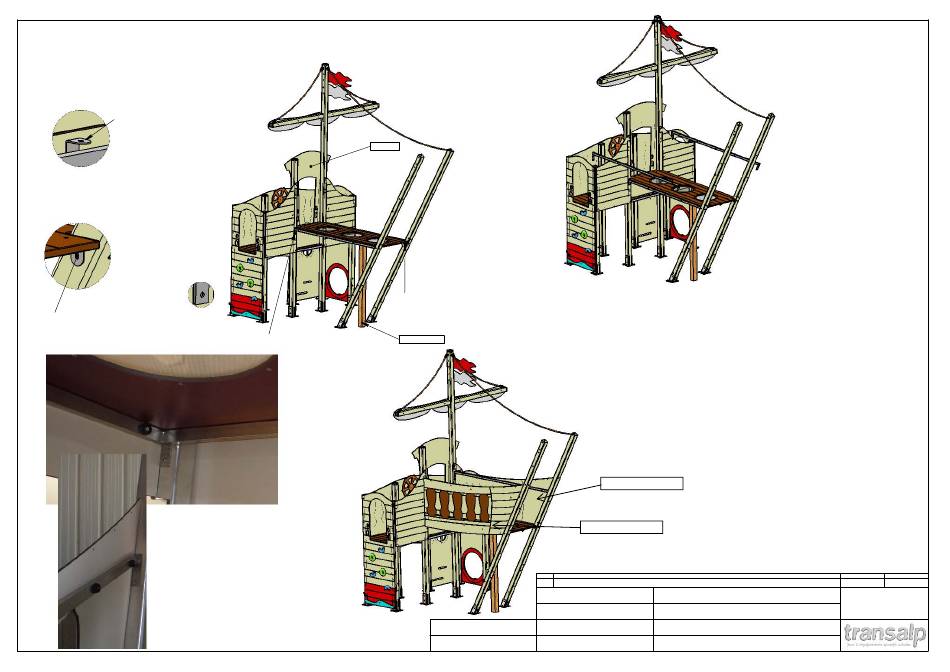

Transalp BIBOU STRUCTURE Serie Notice Constructeur page 70

Etape 1 :
1. dresser les 2 poteaux P et
2. placer l'ensemble passerelle et le renfort en bois
3. mettre les vis TBHC 8x30 + rondelles 8x25 (4 points d'encrage sur le châssis inox)
4. faire une amorce de serrage
DÉTAIL E
ECHELLE 1 : 5
Equerre à fixer sur
HP L plancher et
sur 3690-59 Avec TRCC 8x20 et 30
+ rondelles 8x25 et écrous borgnes
DÉTAIL C
ECHELLE 1 : 5
DÉTAIL D
ECHELLE 1 : 5
TBHC 8x30 + rondelle 8x25
TBHC 8x30 + rondelle 8x25
3690-59
E
D
C
TBHC 8x30 + rondelle 8x25
Renfort bois
Matière:
Couleur:
Etape 3 :
placer ensuite les HPL sur le plancher et les renforts 3690-PB avec :
• TRCC 8x50
• rondelle 8x25
• écrou M8
• bouchon
3690-P04 + 3690-P08
3690-P05 + 3690-P08
-
REV.
FABRICATION
Désignation:
Plan:
L.E.
Référence:
Dessinateur:
17/07/2012
xxx
Date création: Ensemble:
TRANSALP Tel.:0476647518 Fax :0476647979
xxx
Gamme:
Quartier de la gare 38470 L'ALBENC
Etape 2 :
1. placer et fixer les renforts
3690-PB avec TBHC 8x30 + rondelles 8x25
-L
DESCRIPTION DATE
xxx IE:0
xxx A3
M passerelle arrière
xxx
- TC
Dessinateur
0
Ech: 1/
