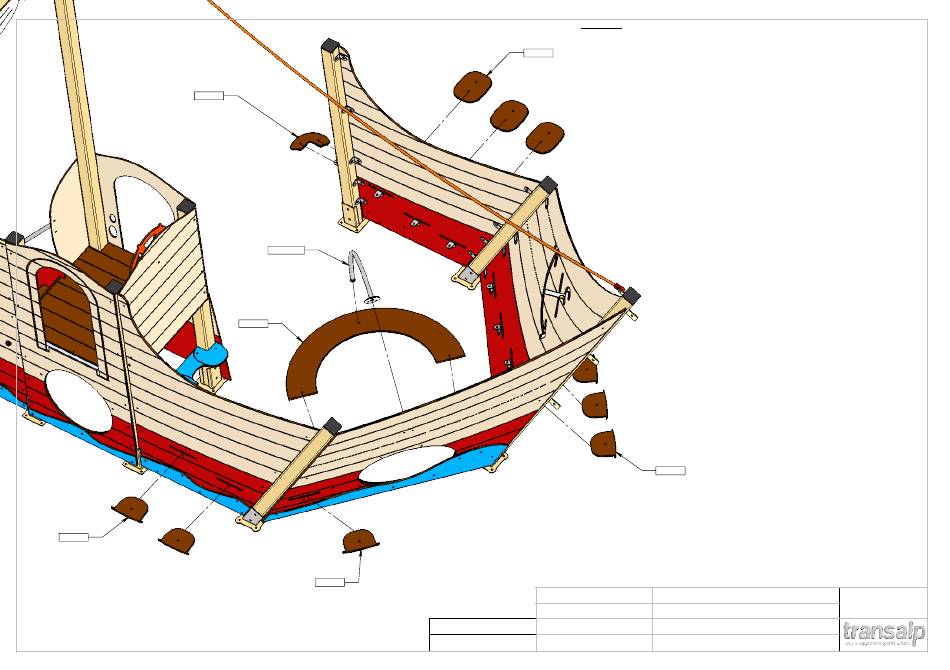

Etape 3 :
1_ Insérer les marches HPL avec TRCC 8x25 + rondelle 8x25
3690-86
+ écrou borgne Ø8
2_ Fixer parcours demi-circulaire avec TRCC 8x25 + rondelle 8x25
+ écrou borgne Ø8
3_ Fixer la barre de renfort
sur parcours avec vis THBC M8x30 + rondelle 8x25
sur panneau avec 3 vis THBC M8x30 + rondelle 8x25
+ écrou borgne Ø8
3690-85
MONTAGE
Désignation:
Plan:
DS
Référence:
Dessinateur:
.
13/09/2022
Ensemble:
Date création:
TRANSALP Tel.:0476647518 Fax :0476647979
.
Gamme:
119 Route de Faverge 38470 L'ALBENC
IE:0
0
GALION : PROUE
M3690-AL-PROUE
Format Original A3
3690-AL
BIBOU STRUCTURES 13 MM
