Transalp BIBOU STRUCTURE Serie Notice Constructeur page 71

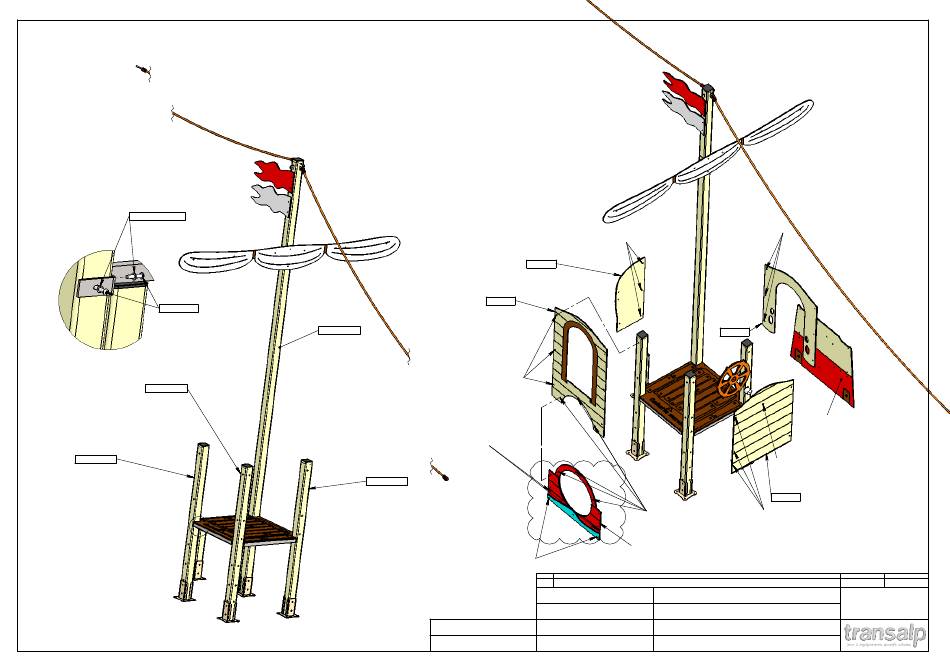

Etape 1 :
1. monter le poteau P8 comme précédemment expliqué pour le poteau P14.
2. monter le plancher sur les 4 poteaux (ATTENTION à l'orientation des poteaux) avec des TBHC 8x30 et rondelles 8x25.
DÉTAIL F
ECHELLE 1 : 5
Rondelles 8x25
TBHC 8x30
3690-AL-P4
3690-AL-P7
F
3690-15
3690-AL-P8
TBHC 8x30
Rondelles 8x16
TRCC 10x120
3690-AL-P5
TRCC 10x130
Matière: xxx
Couleur:
xxx
TBHC 8x30
Rondelles 8x16
3690-24
Ecrous douilles ØM6x20
+ vis TF Ø6x20
Ensemble pré monté fixer ensuite le HPL 3690-15 puis les fixés
sur les poteaux avec TBHC 8x30 rondelles 8x16
- -L
REV. DESCRIPTION
FABRICATION
Désignation:
Plan:
L.E.
Référence:
Dessinateur:
13/11/2014
Date création: Ensemble:
TRANSALP Tel.:0476647518 Fax :0476647979
Gamme:
Quartier de la gare 38470 L'ALBENC
Etape 2 :
1. monter les HPL
TBHC 8x30
Rondelles 8x16
3690-18
Panneau d'escalde
pré monté à fixer
avec TBHC 8x30
et rondelles 8x16
Volant fixé par TRCC 8x100
+ 2 écrous freins Ø8
+ 2 rondelles 8x25 et 1 bouchon
3690-19
TBHC 8x30 et rondelles 8x16
-
DATE
Le Galion IE:0 0
3690-AL A3
M3690-AL petite tour
Bibou structure
TC
Dessinateur
Ech: 1/
