Transalp BIBOU Serie Notice De Montage
Masquer les pouces
Voir aussi pour BIBOU Serie:
- Notice de montage (39 pages) ,
- Notice constructeur (24 pages) ,
- Notice de montage (19 pages)
Publicité
Liens rapides
NOTICE DE MONTAGE
Novembre 2023
1860
500
A / I
DENT IFICAT ION
AC10
BIBOU
Gamme :
SAS TRANSALP
Fournisseur :
Adresse : 179 route de Faverge 38470 L'ALBENC
Tel / fax : 04.76.64.75.18 Mail :
Normes : EN-1176-1 / 2017
EN-1176-3 / 2017
Normes :
info@transalp.fr
www.transalp.fr
Commande n°
Réf. 599 – Le Pélican
3110
Tranche d'âge : + 1 an
1
Publicité
Manuels Connexes pour Transalp BIBOU Serie
Sommaire des Matières pour Transalp BIBOU Serie
- Page 1 BIBOU Normes : EN-1176-1 / 2017 Tranche d’âge : + 1 an Gamme : EN-1176-3 / 2017 Normes : SAS TRANSALP Fournisseur : Adresse : 179 route de Faverge 38470 L’ALBENC Tel / fax : 04.76.64.75.18 Mail : info@transalp.fr www.transalp.fr...
- Page 2 Nomenclature des pièces détachées………………………………. Page 10 Plans……………………………………………......... Processus de montage……………………………………………. Page 13 Page 18 Entretien……………………………………………......Page 18 Maintenance……………………………………………....Page 19 Attestation de conformité…………………………………………. Annexes : plan de la zone HCL et plan de scellements, à l’échelle au format A4. www.transalp.fr...
- Page 3 - Cette zone d’évolution autour de l’équipement doit être libre de tout obstacle. ATTENTION Vérifier que le positionnement de l’équipement respectera les zones de sécurité selon les normes en • vigueur, en conformité avec les plans de zone HCL suivants. www.transalp.fr...

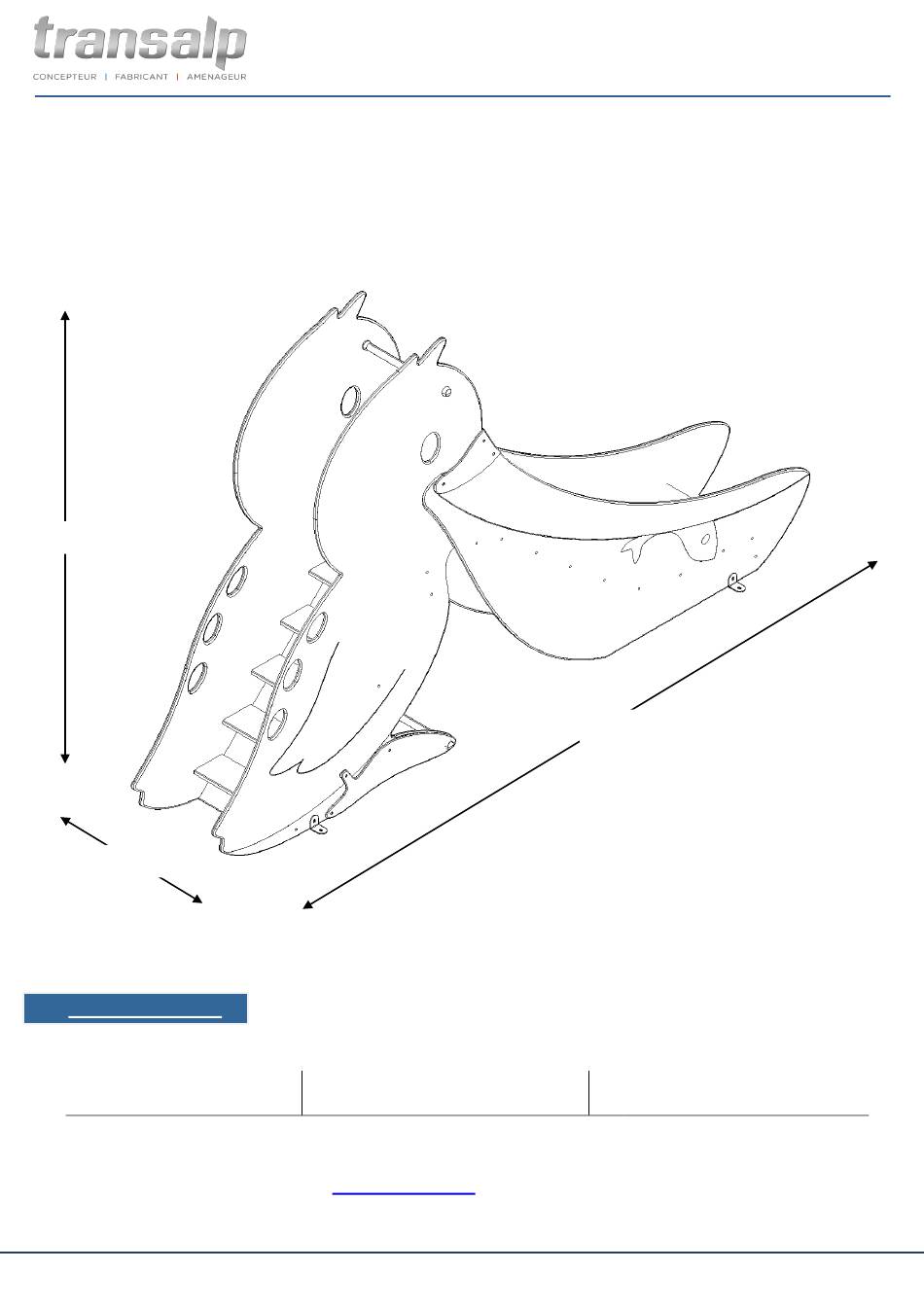

- Page 4 Réf. 599 – Le Pélican NOTICE DE MONTAGE Elévation et plan de masse www.transalp.fr...
- Page 5 Réf. 599 – Le Pélican NOTICE DE MONTAGE Plan de la zone HCL www.transalp.fr...
- Page 6 Le plan de scellement indique le centre de chaque fixation par rapport au rectangle d’implantation. Les dalles bétons ou les longuerines éventuellement pertinentes sont à déterminer sur site, en • fonction de la nature du terrain et du nombre de plots coïncidents. www.transalp.fr...
- Page 7 Réf. 599 – Le Pélican NOTICE DE MONTAGE Plan de scellements www.transalp.fr...
- Page 8 Inventaire du colisage - Faire l’inventaire suivant les listes ci-après et la nomenclature présente dans les plans en pages suivantes : Fournitures ESPACSCE Qté DESIGNATION Toboggan (monté en atelier) Plaques normatives Plaque constructeur Plaque tranche d’âge + 1 an www.transalp.fr...
- Page 9 MTH 10 x 30 Rondelle 10 x 20 Ecrou frein Ø10 Sol enrobé Tige filetée de scellement Rondelle 10 x 20 Ecrou frein M10 Bouchon blanc Sol béton Cheville M10 x 100 Rondelle 10 x 20 Ecrou frein M10 Bouchon blanc www.transalp.fr...
- Page 10 Blanc LE PELICAN IE:0 FABRICATION Désignation: Plan: 599-07 Renfort HPL Orange Référence: Dessinateur: Ech: 1/ 599-08 Patte HPL Orange Matière: 11/02/2013 Ensemble: Date création: 96940-01 Glissière BIBOU Couleur: TRANSALP Tel.:0476647518 Fax :0476647979 Equerre Gamme: Quartier de la gare 38470 L'ALBENC...
- Page 11 598-07 599-02 599-06 599-03 598-02 598-06 599-01 598-09 599-04 IE:0 FABRICATION LE PELICAN Désignation: Plan: Référence: Dessinateur: Ech: 1/ Matière: 11/02/2013 Date création: Ensemble: BIBOU Couleur: TRANSALP Tel.:0476647518 Fax :0476647979 Gamme: Quartier de la gare 38470 L'ALBENC...
- Page 12 1861 40° 2186 3114 LE PELICAN IE:0 FABRICATION Désignation: Plan: Référence: Dessinateur: Ech: 1/ Matière: 11/02/2013 Ensemble: Date création: BIBOU Couleur: TRANSALP Tel.:0476647518 Fax :0476647979 Gamme: Quartier de la gare 38470 L'ALBENC...
- Page 13 NOTICE DE MONTAGE E / P ROCESSUS DE MONTAGE 1. Effectuer les perçages de scellements avec le plan de scellement. 2. Mettre en place le toboggan. 3. Serrer l’ensemble correctement. Suivre les instructions de montage en pages suivantes : www.transalp.fr...
- Page 15 Rondelle 10 socle cache vis Ecrou ordinaire M10 Spitte IE:0 Montage Scellement toboggan sol béton Désignation: Plan: Référence: Dessinateur: Ech: - 18/03/2014 Matière: Ensemble: Date création: Bibou structure Couleur: TRANSALP Tel.:0476647518 Fax :0476647979 Gamme: 179, route de Faverge 38470 L'ALBENC...
- Page 16 Rondelle 10 socle cache vis Ecrou ordinaire M10 Tige filetée Ø10 IE:0 Montage Scellement toboggan -300 Désignation: Plan: Référence: Dessinateur: Ech: - 18/03/2014 Matière: Ensemble: Date création: Bibou structure Couleur: TRANSALP Tel.:0476647518 Fax :0476647979 Gamme: 179, route de Faverge 38470 L'ALBENC...
- Page 18 Vérification du niveau global de sécurité. SPAC G / M AINTENANCE La réception d’une réparation doit être effectuée par du personnel formé et habilité à vérifier la conformité de l’équipement suivant la norme EN 1176-1 / 2017. Pièces détachées : info@transalp.fr www.transalp.fr...
- Page 19 Réf. 599 – Le Pélican NOTICE DE MONTAGE www.transalp.fr...
