Transalp BIBOU STRUCTURE Serie Notice Constructeur page 82

3690-45
Ensemble pré monté n°4
3690-53
Ensemble pré monté n°1
Présenter et fixer ensuite la banquette 3690-74 sur son support 3690-77 et fixer
l'ensemble. Visserie TRCC 8x30 + rondelles 8x25 +écrous borgne Ø8
3690-74
3690-77
Ensemble pré monté n°3
-
REV.
FABRICATION
Plan:
Dessinateur:
14/11/2014
Matière: xxx
Date création:
Couleur: TRANSALP Tel.:0476647518 Fax :0476647979
xxx
Quartier de la gare 38470 L'ALBENC

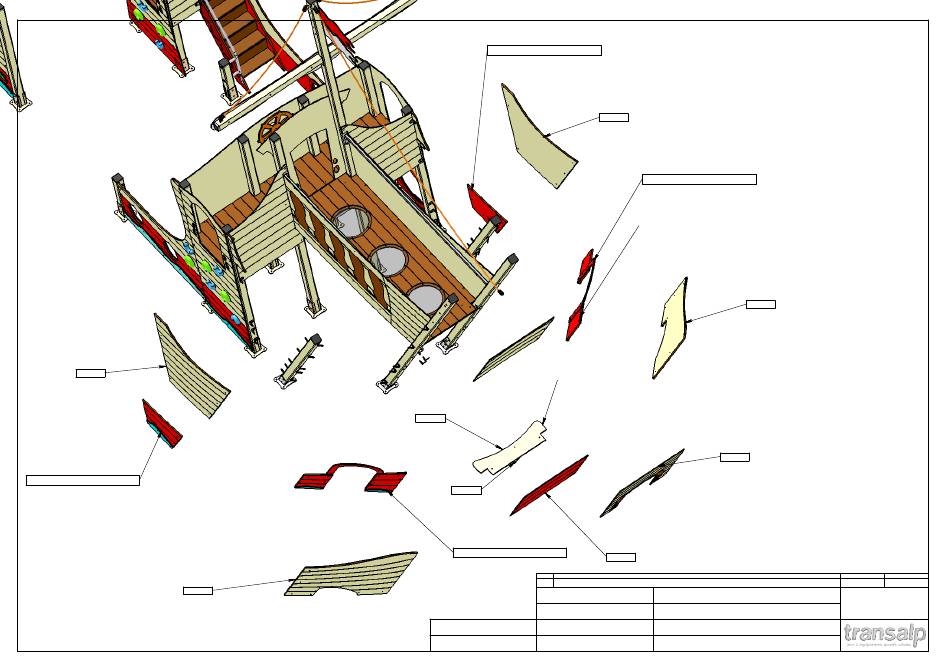

Etape 2 :
1. présenter les ensembles pré montés puis les fixer avec
TRCC 8x25 + rondelle 8x25 + écrou borgne Ø8 à l'intérieure
du bateau.
2. présenter ensuite les HPL haut puis les fixés avec
TBHC 8x30 + rondelle 8x16 à l'extérieur du bateau
et rondelle 8x25 + écrou borgne Ø8 à l'intérieure du bateau.
3690-42
Ensemble pré monté n°2
Raccorder l'ensermble pré monté n° 2 et n°3 avec le HPL
3690-49 et 53 avec écrou douille Ø6x20 et TF Ø6x20
3690-49
3690-64
3690-62
-L
DESCRIPTION
Le Galion
Désignation:
3690-AL
L.E.
Référence:
M3690-AL arrière et filet
Ensemble:
Bibou structure
Gamme:
- TC
DATE Dessinateur
IE:0 0
A3
Ech: 1/
