Transalp BIBOU STRUCTURE Serie Notice Constructeur page 25

Notice

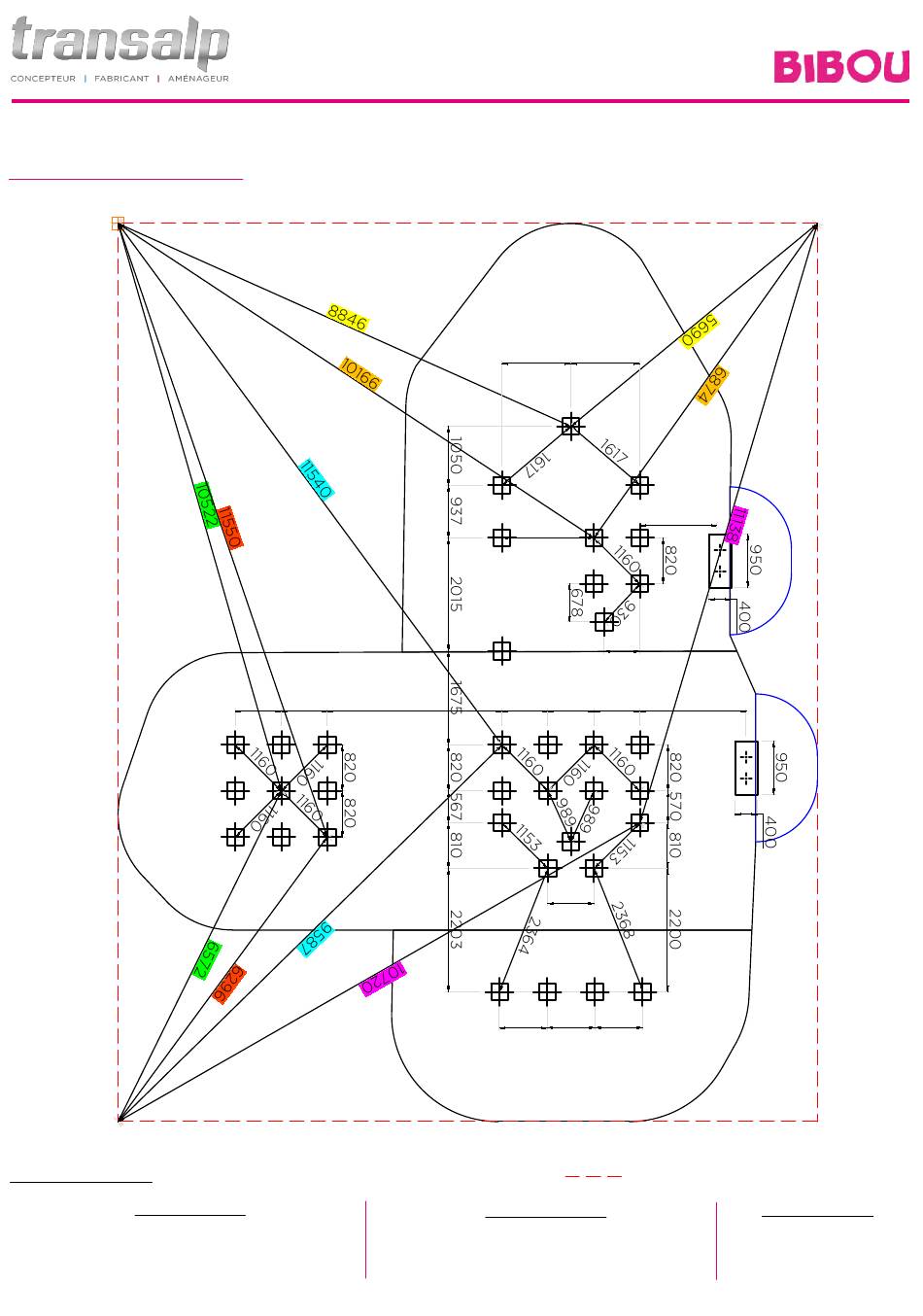

Plan des scellements
Scellements:
Sur sol fluent:
- Tour: 9 trous 300 x 300 mm, prof. 700 mm
- Galion: Longrine voir plan de détail page suivante
- 2 trous 950 x 400 mm, prof. 700 mm
820 820 3115
-
-
1230 1230
1640
820 820 820
820
850
850
Sur sol enrobé:
36 trous 300 x 300 mm, prof. 300 mm
2 trous 950 x 400 mm, prof. 300 mm
3695
réf. - Galion au port
1373
636
1894
850
: Rectangle d'implantation
Sur sol béton:
Structure chevillée sur
dalle béton
