Transalp BIBOU STRUCTURE Serie Notice Constructeur page 85

• socle cache vis
• rondelle 8x25
• écrou M8
• bouchon

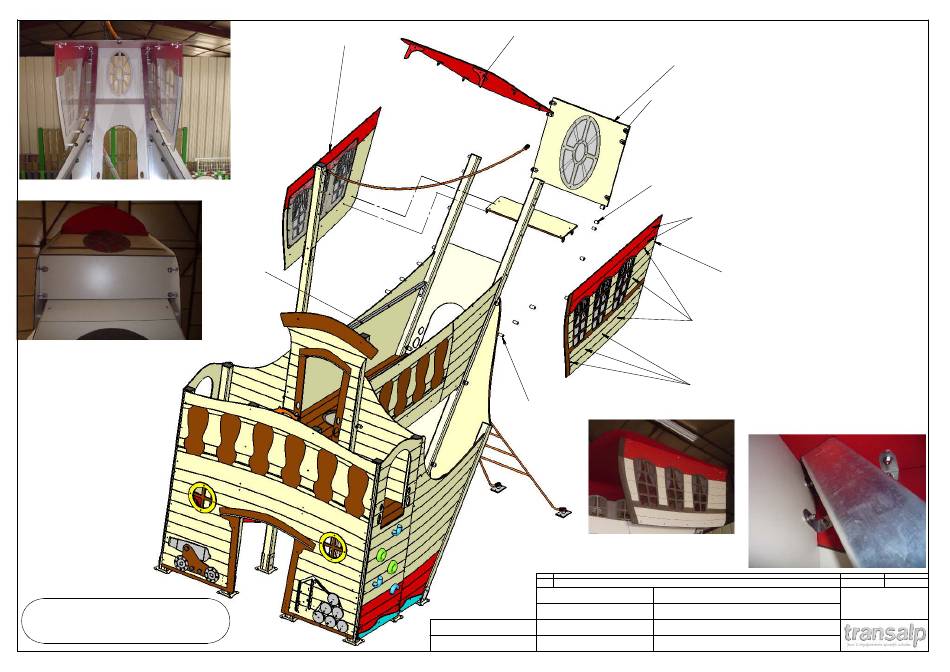

Une fois le dessus monté
vérifier l'ensemble de
la structure en vérifiant les
serrages et la jointure des HPL.
Ensemble pré monté
Monter les renfort sur la toiture par TRCC 8x30 et rondelles 8x16 à l'exterieure et rondelles
8x25 et écrous borgnes Ø8 à l'intérieure
Entretoise lg 57
-
REV.
FABRICATION
Plan:
L.E.
Dessinateur:
13/11/2014
Matière: xxx
Date création:
Couleur: TRANSALP Tel.:0476647518 Fax :0476647979
xxx
Quartier de la gare 38470 L'ALBENC
Ensemble pré monté
Panneau fixé sur les HPL avec les polycarbonate
par TRCC 8x30 et rondelles 8x16 à l'exterieure et rondelles
8x25 et écrous borgnes Ø8 à l'intérieure
Entretoise lg 40
TBHC 8x80 et rondelles 8x16
Ensemble pré monté
TBHC 8x70 et rondelles 8x16
TRCC 8x90
-L
DESCRIPTION
Le Galion
Désignation:
3690-AL
Référence:
M3690-AL dessus passerelle arrière
Ensemble:
Bibou structure
Gamme:
- TC
DATE Dessinateur
IE:0 0
A3
Ech: 1/
