Transalp BIBOU STRUCTURE Serie Notice Constructeur page 72

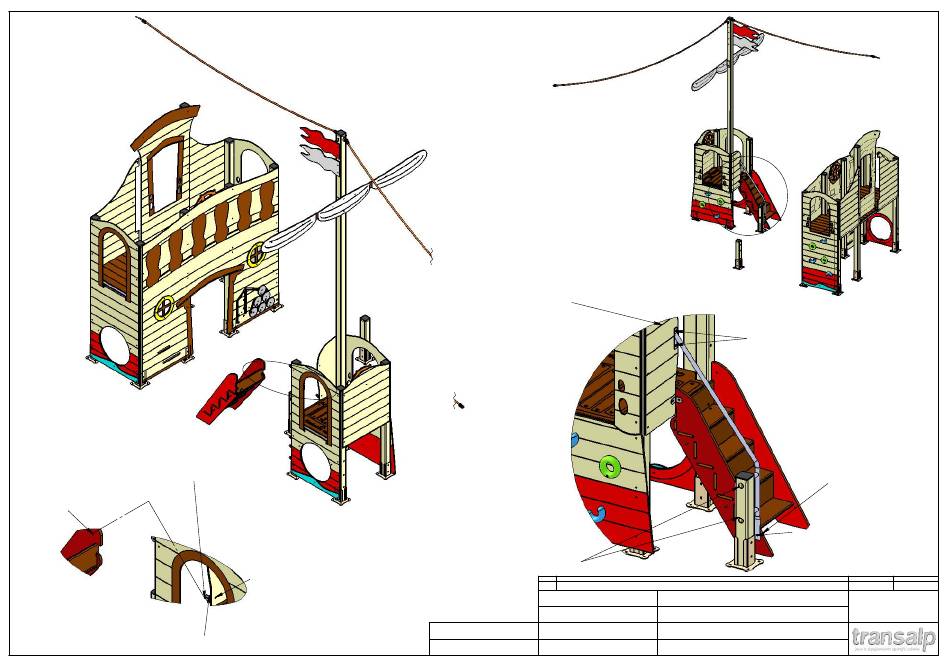

Etape 3 :
1. présenter l'escalier.
2. le placer contre le plancher.
3. le fixer sur l'équerre.
DÉTAIL H
ECHELLE 1 : 15
1. Socle cache vis
2. rondelle 8x25
3. écrou M8
4. bouchon
TRCC 8x35
TRCC 8x30
H
main courante fixé sur poteau avec:
MTH 8x20
rondelles 8x25
bouchons Ø35
1. Socle cache vis
2. rondelle 8x25
3. écrou M8
4. bouchon
Etape 4 :
1. présenter et fixer la main courante
1. Socle cache vis x2
2. rondelle 8x25 x2
3. écrou M8 x2
4. bouchon x2
intérieur tour
-
REV.
FABRICATION
Plan:
Dessinateur:
13/11/2014
Matière: xxx
Date création:
Couleur: TRANSALP Tel.:0476647518 Fax :0476647979
xxx
Quartier de la gare 38470 L'ALBENC
I
DÉTAIL I
ECHELLE 1 : 15
2 TRCC 8x30
-L
DESCRIPTION
Le Galion
Désignation:
3690-AL
L.E.
Référence:
M3690-AL petite tour
Ensemble:
Bibou structure
Gamme:
1 TRCC 8x35
intérieur escalier
1. Socle cache vis
2. rondelle 8x25
3. écrou M8
4. bouchon
- TC
DATE Dessinateur
IE:0 0
A3
Ech: 1/
