Transalp BIBOU STRUCTURE Serie Notice Constructeur page 78

3690-10
Equerre
(bord court
3690-08
contre panneau)
3690-09
ensemble pré-monté
3690-EQ5
(bord long
contre panneau)
3690-03
3690-02
3690-12
Equerre
(bord court
contre panneau)
4
3690-11
3690-01
Raccorder l'ensermble pré monté n°3 avec le HPL
3690-01 avec écrou douille Ø6x20 et TF Ø6x20
3690-04

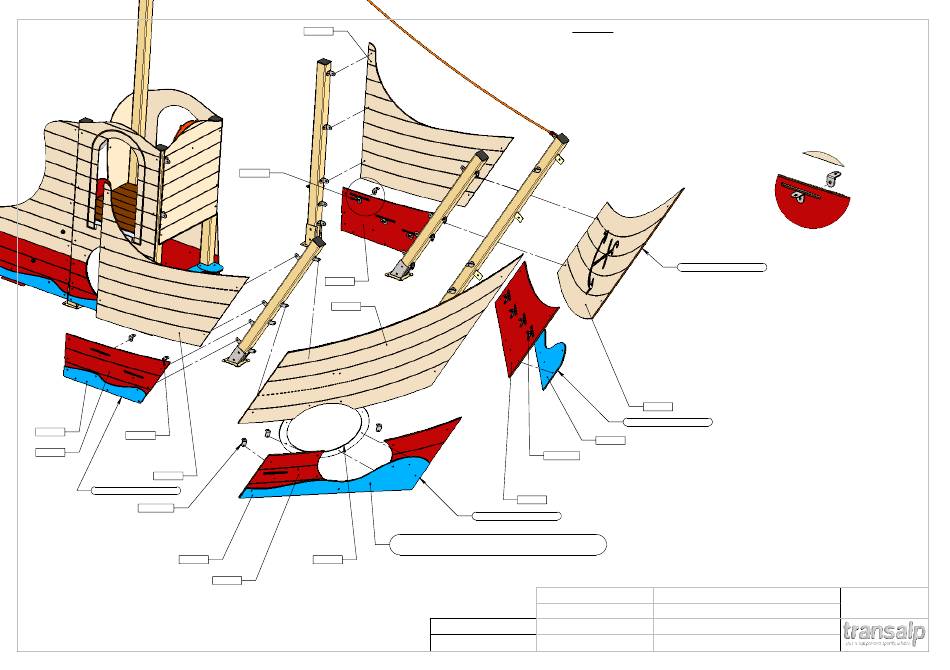

Etape 2 :
1_ Présenter les ensembles pré-montés puis les fixer avec TRCC 8x25
+ rondelle 8x25 + écrou borgne Ø8 à l'intérieur du bateau.
2_ Présenter ensuite les HPL hauts puis les fixer avec TRCC 8x25
+ rondelle 8x25 + écrou borgne Ø8 à l'intérieur du bateau.
3_ Fixer les équerres avec TRCC 8x25 + rondelle Ø8x25 + écrou borgne M8
4_ Fixer les équerres avec TRCC 8x30 + rondelle Ø8x25 + écrou borgne M8
pour montage avec double-équerres.
3690-07
3690-EQ5
(bord long
contre panneau)
3690-06
ensemble pré-monté
MONTAGE
Plan:
DS
Dessinateur:
Matière: .
13/09/2022
Date création:
TRANSALP Tel.:0476647518 Fax :0476647979
Couleur: .
119 Route de Faverge 38470 L'ALBENC
DÉTAIL 4
ensemble pré-monté
3690-05
ensemble pré-monté
Désignation: GALION : PROUE
M3690-AL-PROUE
Référence:
3690-AL
Ensemble:
BIBOU STRUCTURES 13 MM
Gamme:
IE:0 0
Format Original A3
