Transalp BIBOU STRUCTURE Serie Notice Constructeur page 73

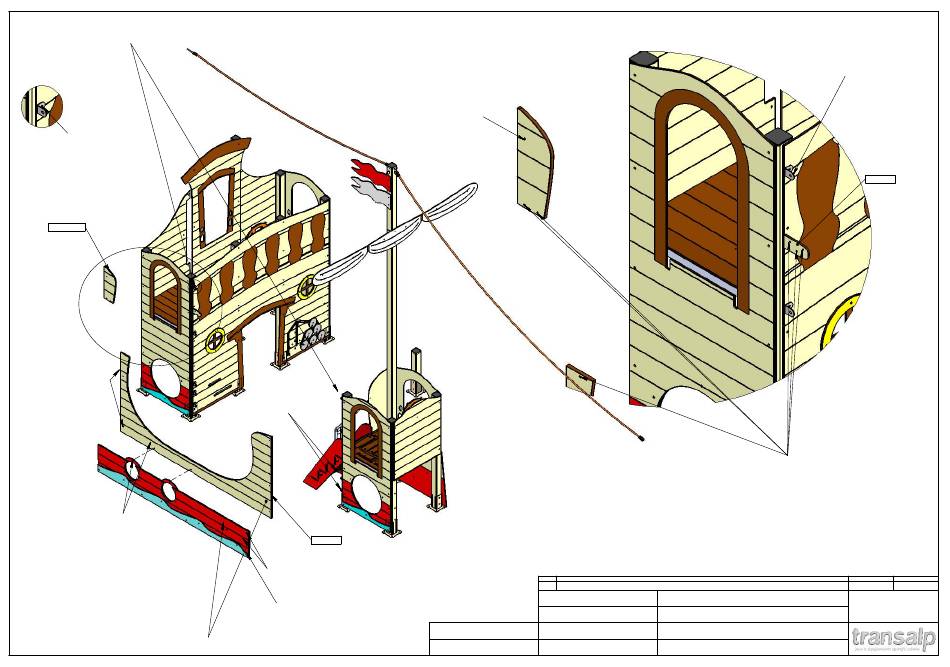

Etape 5:
placer et fixer les équerres sur les HPL et le poteau de
la petite tour (détail J )
DÉTAIL J
ECHELLE 1 : 10
Equerre fixé par
TBHC 8x30 et
rondelle 8x25
3690-22-1
K
J
TBHC 8x30
+ rondelles 8x16
Ecrou douille ØM6
TF ØM6x20
Perçage pour les tiges filetées
de l'escalier.
faire sortir la tige puis la fixée avec
1. socle cache vis
2. rondelle 8x25
3. écrou M8
4. bouchon
Fixation idem sur le montant de l'escalier
Attention de bien vérifier que les montants
de l'escalier plaquent bien sur les HPL.
Les tiges filetés sont prévues pour cela.
Serrer correctement
Ecrou borgne Ø8
rondelle 8x25
3690-22
TBHC 8x30 + rondelles 8x16
Ensemble pré monté à fixé sur les équerres
fixer ensuite le HPL 3690-22
TBHC 8x30
+ rondelles 8x16
-
REV.
FABRICATION
Plan:
Dessinateur:
Matière: xxx
Date création:
Couleur: TRANSALP Tel.:0476647518 Fax :0476647979
xxx
Quartier de la gare 38470 L'ALBENC
ECHELLE 1 : 10
-L
DESCRIPTION
Le Galion
Désignation:
3690-AL
L.E.
Référence:
13/11/2014
M3690-AL petite tour
Ensemble:
Bibou structure
Gamme:
DÉTAIL K
Ecrou borgne Ø8
rondelle 8x25
3690-22
Ecrou douille ØM6
TF ØM6x20
- TC
DATE Dessinateur
IE:0 0
A3
Ech: 1/
