Transalp BIBOU STRUCTURE Serie Notice Constructeur page 86

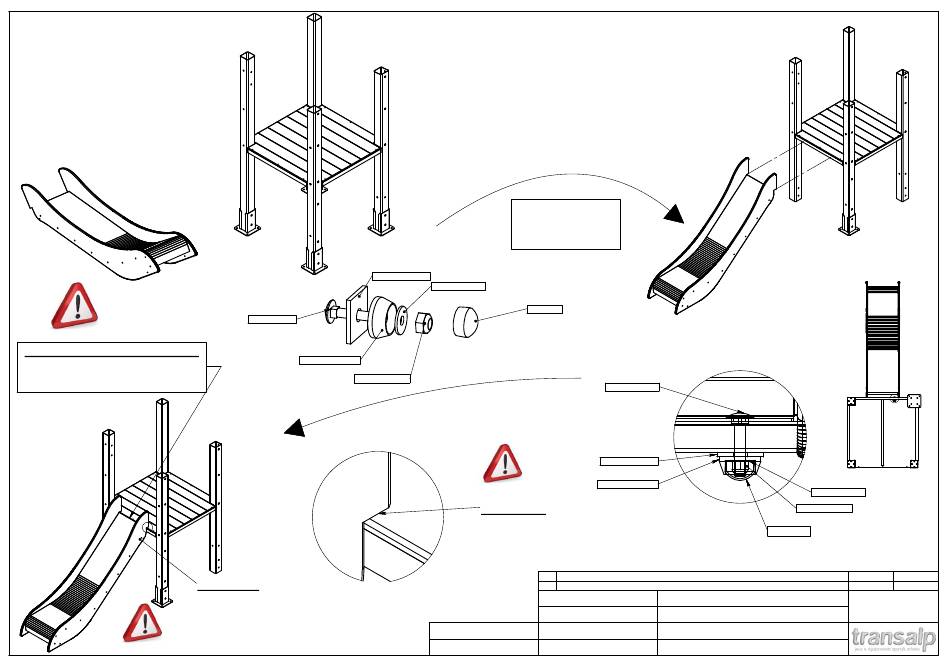

Instructions de montage : Instructions de montage :
1. 1. Identifier le toboggan 96940 (H 0.90m) Identifier le toboggan 96940 (H 0.90m)
et préparer la visserie, soit : et préparer la visserie, soit :
• • 2 TRCC 8x50 2 TRCC 8x50
• • 2 contres plaques 2 contres plaques
• • 2 rondelles 8x25 2 rondelles 8x25
• • 2 écrous freins M8 2 écrous freins M8
• • 2 socle cache vis 2 socle cache vis
• • 2 bouchon 2 bouchon
Pour une glissière polyester:
Faire un joint silicone sur la largeur
entre le plancher et la glissière
I
Contre plaque
TRCC M8x50
socle cache vis
Ecrou frein M8
DÉTAIL I
ECHELLE1 : 2
ATTENTION:
Sous la glissière il y a une barre, celle-ci
permet de plaquer les flancs du toboggan contre
les HPL départ toboggan 3000-J-02
Instructions de montage :
2. Présenter le toboggan face au plancher pré percer
pour le toboggan.
3. Insérer ensuite les TRCC, puis les contres plaques
socles cache vis, rondelles, écrous, faire un amorce
de serrage, ne pas mettre le bouchon, celui-ci viendrat
se mettre quand l'ensemble de la structure sera montée.
Identique pour:
- 96950
- 96980
Rondelle 8x25
Bouchon
Vis TRCC 8x50
Contre plaque
socle cache vis
ATTENTION :
Le toboggan doit parfaitement
plaquer contre le plancher, pour
éviter un coincement de cordon
REV.
FABRICATION
Plan:
Dessinateur:
18/06/2015
Matière: xxx
Date création:
Couleur: TRANSALP Tel.:0476647518 Fax :0476647979
xxx
Quartier de la gare 38470 L'ALBENC
DÉTAIL H
ECHELLE 1 : 2
Bouchon
DESCRIPTION
Intructions de montage
Désignation:
96940 sur 3000-F
L.E.
Référence:
Montage 96940
Ensemble:
Bibou structure
Gamme:
H
Rondelle 8x25
Ecrou frein M8
DATE Dessinateur
IE:0 0
A3
Ech: 1/
