Fil de masse

NOIR

H1/8

Le fil NOIR se raccorde à la broche située à proximité du fusible du cavalier du clignotement des feux. Tout

d'abord, dénudez le fil NOIR sur environ 1,9 cm de son isolation et sertissez une cosse circulaire (non four-

nie) sur ce fil. Repérez une surface propre sans peinture dans le panneau du bas de la portière du conducteur

(NE METTEZ PAS À LA MASSE SUR LE TABLEAU DE BORD). En utilisant une vis autotaraudeuse, mettez en

place la vis avec la borne circulaire sur le panneau du bas de la portière. Une fois la vis en place, tirez sur

le fil pour en vérifier le raccordement.

Clignotement des feux de stationnement

BLANC

H1/9

Il existe différents types de circuits de feux de stationnement. La description suivante est celle d'un circuit stan-

dard de feux de stationnement déclenché par impulsion positive uniquement. Si les informations du véhicule

sur le web suggèrent un circuit (-) pour les feux de stationnement, le cavalier du fusible (sur le côté du module)

doit être déplacé à la position opposée.

En utilisant les informations concernant le véhicule, repérez un fil susceptible d'être le bon. Raccordez le cor-

don du multimètre noir à la masse dans le panneau du bas de la portière. Testez le fil susceptible d'être le bon

avec le fil noir du multimètre. Avec le commutateur en position d'arrêt, le multimètre doit indiquer 0 volt. En

surveillant le multimètre, tournez le commutateur pour activer l'éclairage en position de feux de stationnement.

Le multimètre doit indiquer 12 volts.

Pendant le test du fil susceptible d'être le bon, actionnez la commande du gradateur de lumière de haut en

bas. La tension ne doit PAS varier. Si la tension varie, ce fil n'est pas le bon. Continuez à rechercher le bon fil.

Une fois que vous avez identifié le bon fil, soudez-le avec le fil BLANC du faisceau à 9 broches et entourez

le raccordement avec du ruban isolant. Si le circuit d'éclairage fonctionne dans la position opposée, il est

probable que vous ayez un circuit d'éclairage (-) pour vos feux de stationnement.

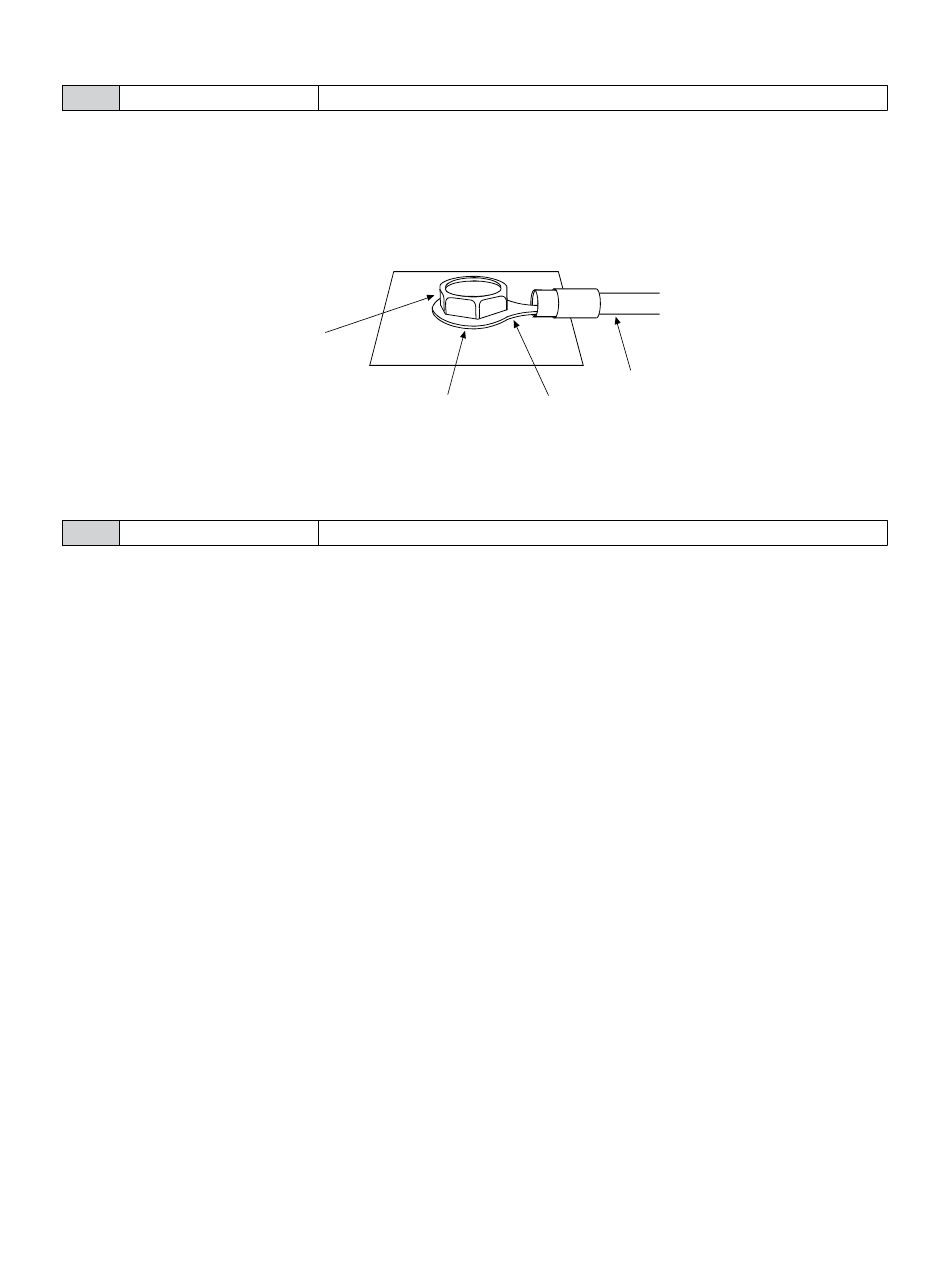

MASSE

VIS OU BOULON

AUTOTARAUDEUR

NOTE: ÔTEZ TOUTE PEINTURE

SOUS L'ANNEAU DE RACCORD

(+/-) SORTIE DU CLIGNOTEMENT DES FEUX

FIL DE MISE

À LA MASSE

COSSE À

ANNEAU
