Fils d'accessoires et du démarreur
H2/2 VIOLET
H2/3 ORANGE
Les fils du démarreur et d'accessoires doivent être placés dans le même faisceau que celui de l'allumage et
de la source d'alimentation constante.
Pour déterminer le fil d'accessoires, laissez le cordon noir du multimètre raccordé à la masse. Prenez le cor-
don rouge et testez le fil susceptible d'être le bon. Avec la clé de contact sur la position arrêt, le multimètre
doit indiquer 0 volt.
Avec la clé de contact en position d'allumage, le multimètre doit indiquer 12 volts. Maintenant, placez la
clé de contact en position de démarrage. Si vous avez le bon fil d'accessoires, le multimètre indique 0 volt
lorsque le démarreur est en cours de démarrage et 12 volts lorsque la clé de contact reprend la position
d'allumage. Si le fil testé donne une mesure correcte, retirez un peu d'isolation, soudez-lui le fil ORANGE de
gros calibre et entourez-le avec du ruban isolant.
Si votre véhicule est doté de plusieurs accessoires et que le fil ROSE/BLANC n'a pas été utilisé comme sec-
ond fil d'allumage, vous pouvez programmer le fil ROSE/BLANC pour qu'il devienne une deuxième sortie
d'accessoires. Ce paramétrage est expliqué dans Menu de fonctions 2, Fonction 6.

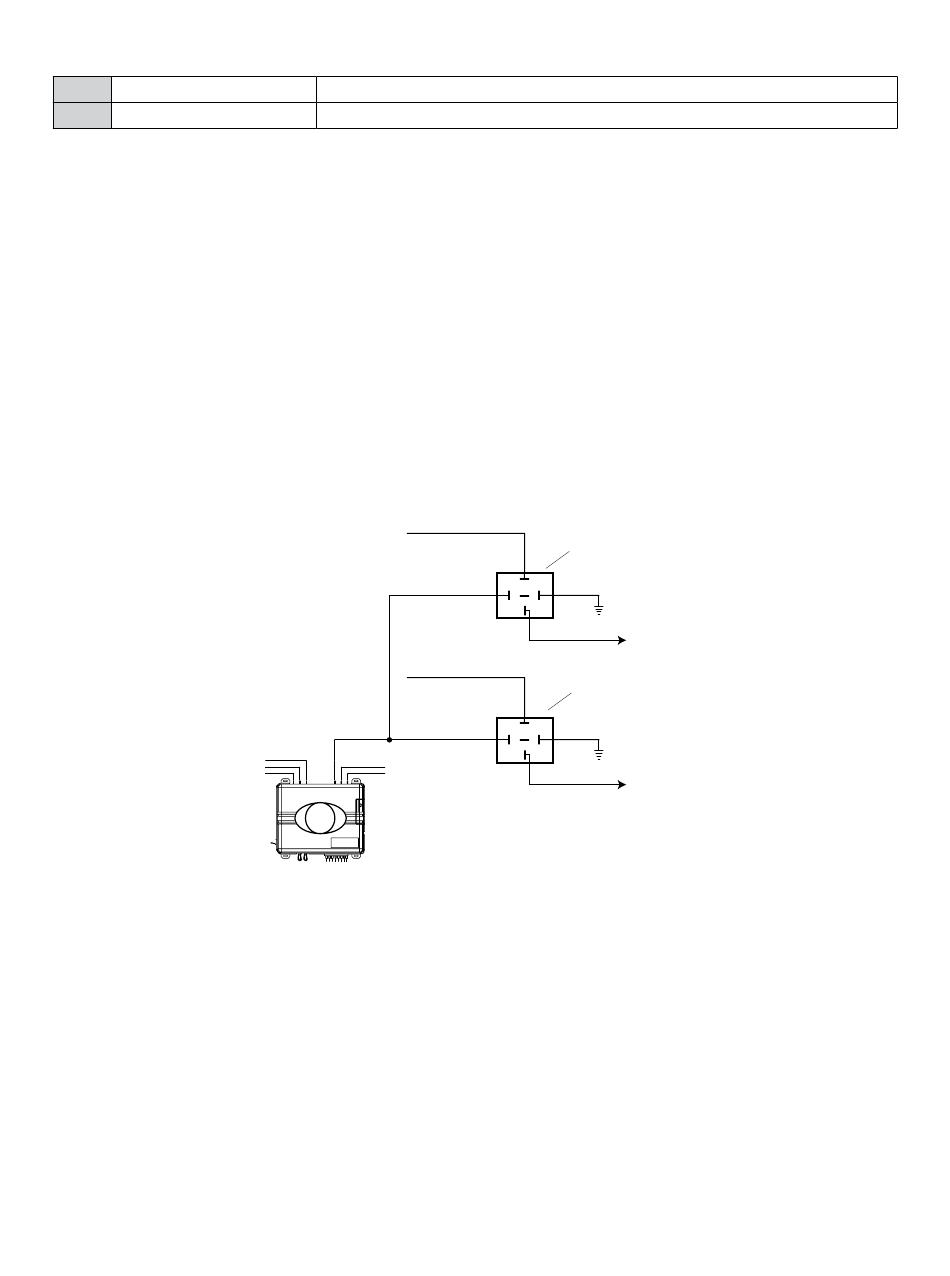

Si le fil ROSE/BLANC a été utilisé comme second fil d'allumage, un relais supplémentaire (non fourni) est
nécessaire pour un deuxième accessoire. Voir le diagramme ci-dessous.
© 2011 Directed Electronics. Tous droits réservés.
SORTIE VERS LE CIRCUIT DU DÉMARREUR, 30 A (+)
SORTIE VERS LE CIRCUIT D'ACCESSOIRES, 30 A (+)
+12V CONTINU (20A AVEC FUSIBLE)
+12V CONTINU (20A AVEC FUSIBLE)
SORTIE ORANGE (+) 30A VERS
CIRCUIT ACCESSOIRE
RELAIS 1EMIER ACCESSOIRE
(NON INCLUS)
87
MASSE
85
86 87A
30
VERS ACCESSOIRE
2EME RELAIS ACCESSOIRE
(NON INCLUS)
87
MASSE
86 87A 85
30
VERS 2EME ACCESSOIRE
