3.5 TRAVAUX DE PRÉPARATION À L'INSTALLATION

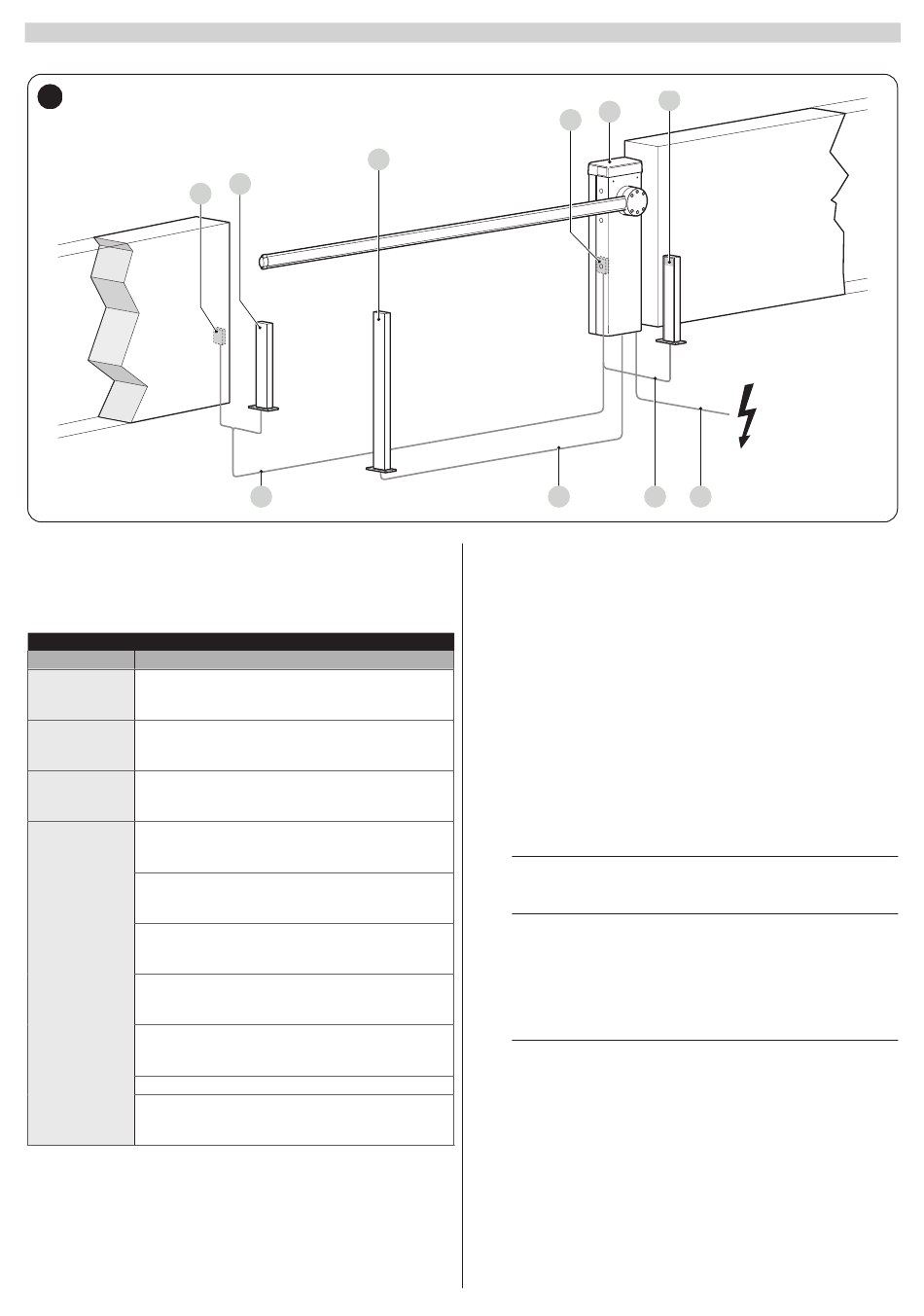

La figure montre un exemple d'installation d'automatisation, réalisée avec les composants Nice.
5
A
A Photocellules
B Photocellules sur colonne
C Sélecteur à clé
D Barrière
CARACTÉRISTIQUES TECHNIQUES DES CÂBLES ÉLECTRIQUES
Identification Caractéristiques du câble
Câble ALIMENTATION OPÉRATEUR
1 1 câble 3 x 1,5 mm
Longueur maximale 30 m [note 1]
Câble BLUEBUS
2
1 câble 2 x 0,5 mm
Longueur maximale 20 m [note 2]
Câble SÉLECTEUR À CLÉ
3 2 câbles 2 x 0,25 mm
Longueur maximale 30 m
Câbles ENTRÉE OPEN
1 câble 2 x 0,25 mm
Longueur maximale 30 m
Câble ENTRÉE CLOSE
2 x 0,25 mm
Longueur maximale 30 m
Câble CLIGNOTANT [note 4]
1 câble 2 x 0,5 mm
Longueur maximale 30 m
Autres câbles
Câble ANTENNE
1 câble blindé type RG58
Longueur maximale 15 m; conseillé < 5 m
Câble VOYANT LISSE OUVERTE [note 4]
1 câble 2 x 0,5 mm
Longueur maximale 30 m
Câble ÉCLAIRAGE LISSE [note 4]
Câble MASTER/SLAVE
1 câble 2 x 1 mm
Longueur maximale 20 m
6 – FRANÇAIS
C
B
2
2
2
[note 3]
2
2
2
2
2
2
A
3
Ces composants sont placés selon un schéma typique et commun. En
utilisant comme exemple de référence le schéma de la « Figure 5 », établir
la position approximative où sera installé chaque composant prévu dans
l'installation.
Note 1 Si le câble d'alimentation fait plus de 30 m de long, il faut utiliser
Tableau 3
un câble d'une section supérieure (par exemple 3 x 2,5 mm
faut réaliser une mise à la terre de sécurité à proximité de l'auto-
matisme.
Note 2 – Si le câble Bluebus dépasse les 20 m de long, et jusqu'à un
maximum de 40 m, il faut utiliser un câble d'une section plus
grande (2 x 1 mm
Note 3 Ces deux câbles peuvent être remplacés par 1 câble unique de
4 x 0,5 mm
Note 4 Avant d'effectuer la connexion, vérifier que la sortie est program-
mée en fonction du dispositif à connecter (voir le chapitre "PRO-
GRAMMATION").
a
Les câbles utilisés doivent être adaptés au type d'envi-
ronnement où est effectuée l'installation.
a
Durant la pose des gaines pour le passage des câbles
électriques, tenir compte du fait qu'à cause d'éventuels
dépôts d'eau dans les boîtes de dérivation, les gaines
de raccordement peuvent créer des phénomènes de
condensation à l'intérieur de la centrale qui risquent d'en-
dommager les circuits électroniques.
a
Avant de procéder à l'installation, préparer les câbles
électriques nécessaires à l'installation et se reporter à la
« Figure 5 » et à ce qui est indiqué au chapitre « CARAC-
TÉRISTIQUES TECHNIQUES ».
B
D
2 1
).
2
.
2
) et il
2
