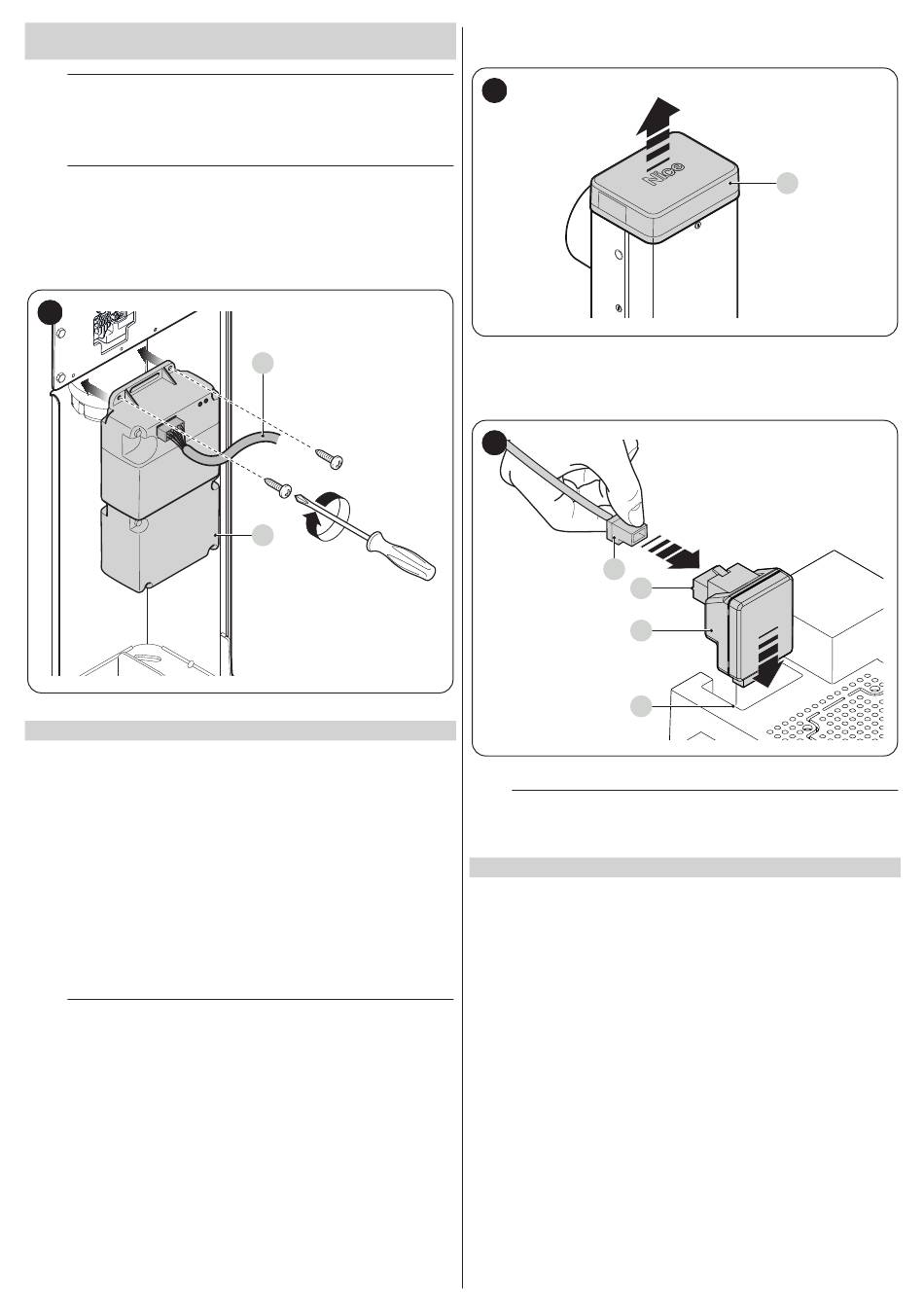

9.5 CONNEXION ET INSTALLATION DE
L'ALIMENTATION DE SECOURS
f
Le raccordement électrique de la batterie à la centrale
doit être effectué seulement après avoir terminé toutes
les phases d'installation et de programmation, car la bat-
terie représente une alimentation électrique d'urgence.
f
Avant d'installer une batterie tampon, débrancher l'ali-
mentation électrique de la centrale.
Pour installer et connecter la batterie :
1. placer la batterie tampon
2.
connecter le câble approprié au connecteur de la batterie tampon
3.
activer l'alimentation électrique du réseau.
56
9.6 RACCORDEMENT DU PROGRAMMATEUR OVIEW
Il est possible de raccorder à la centrale de commande l'unité de program-
mation « Oview ».
Ce programmateur permet une programmation rapide et complète des
fonctions, le réglage des paramètres, la mise à niveau du firmware de la
centrale de commande, le diagnostic pour la détection d'éventuels dys-
fonctionnements et la maintenance périodique.
Le programmateur « Oview » permet de travailler sur la centrale de
commande à une distance maximale d'environ 100 mètres. Si plusieurs
centrales de commande sont connectées entre elles dans un réseau
« BusT4 », il suffit de raccorder l'une de celles-ci au programmateur
« Oview » pour visualiser sur l'écran de ce dernier toutes les centrales de
commande connectées sur le réseau (maximum 16 centrales).
Le programmateur « Oview » peut rester connecté à la centrale de com-
mande pendant le fonctionnement normal de l'automatisme, permettant
ainsi à l'utilisateur d'envoyer les commandes via un menu spécifique.
a
Avant de connecter l'interface IBT4N, mettre la centrale
de commande hors tension.
B
A
Pour installer l'interface :
1. retirer le couvercle (A)
57
2. placer l'interface (B) dans le logement (C) prévue à cet effet sur la
carte électronique de la centrale
3.
placer le câblage (D) dans le logement approprié (E) prévu sur l'in-
terface.
58
D
E
B
C
À ce stade, il sera possible d'alimenter à nouveau la centrale.
l
Pour en savoir plus, se reporter aux manuels spécifiques
des dispositifs connectés.
9.7 LOOP DETECTOR
La centrale dispose de deux entrées dédiées pour la connexion des dé-
tecteurs de masses métalliques à boucles inductives (par exemple, Lp21,
Lp22). Le fonctionnement de ces entrées peut être programmé avec la
centrale (voir le chapitre "PROGRAMMATION").
9.7.1 BOUCLES INDUCTIVES
Quelques avertissements et instructions pour créer des boucles inductives
à connecter au détecteur sont indiqués ci-après. Se reporter toutefois au
manuel d'instruction spécifique du détecteur à boucles inductives.
A
