BRANCHEMENTS ÉLECTRIQUES
Bornes Description
Entrée pour dispositifs qui commandent le mouvement d'ouverture uniquement ; on peut y raccorder des contacts de type
OPEN
« Normalement Ouvert ».
Entrée pour dispositifs qui commandent le mouvement de fermeture uniquement ; on peut y raccorder des contacts de type
CLOSE
« Normalement Ouvert ».
entrée pour les dispositifs qui commandent le mouvement en mode Pas à Pas haute priorité, qui déplacent l'automatisme même s'il
HP Sbs
est dans l'état de verrouillage ; il est possible de connecter les contacts de type « Normalement Ouvert ».
ANTENNA Entrée de connexion de l'antenne pour récepteur radio l'antenne est incorporée sur clignotants Nice LUCY B, MLB, MLBT.
Sortie utilisée pour connecter la carte clignotante à LED (XBA7) ou la carte du feu à LED (XBA8). De plus, des clignotements de
INTERNAL LIGHT diagnostic sont effectués.
Cela peut être programmé, voir le chapitre « PROGRAMMATION ».
Entrée de type « Normalement Ouverte » pour connecter un détecteur de masse métallique D1.
LOOP1
Les modes de fonctionnement associés à cette entrée peuvent être modifiés par le programmateur de la centrale (voir le paragraphe
« Loop detector »).
Entrée de type « Normalement Ouverte » pour connecter un détecteur de masse métallique D2.
LOOP2 Les modes de fonctionnement associés à cette entrée peuvent être modifiés par le programmateur de la centrale (voir le paragraphe
« Loop detector »).
MASTER-SLAVE Entrée pour la connexion de deux barrières en mode Master-Slave (voir le paragraphe « Opérateur en mode SLAVE »).
SAFETY
Entrée de type « Normalement Fermée » pour connecter un contact « Lisse pivotante » (accessoire en option).
a
Si la programmation des sorties est modifiée, vérifier que le dispositif connecté correspond au type de tension choisi.
VÉRIFICATIONS FINALES ET MISE EN
5
SERVICE
5 VÉRIFICATIONS FINALES ET MISE EN SERVICE

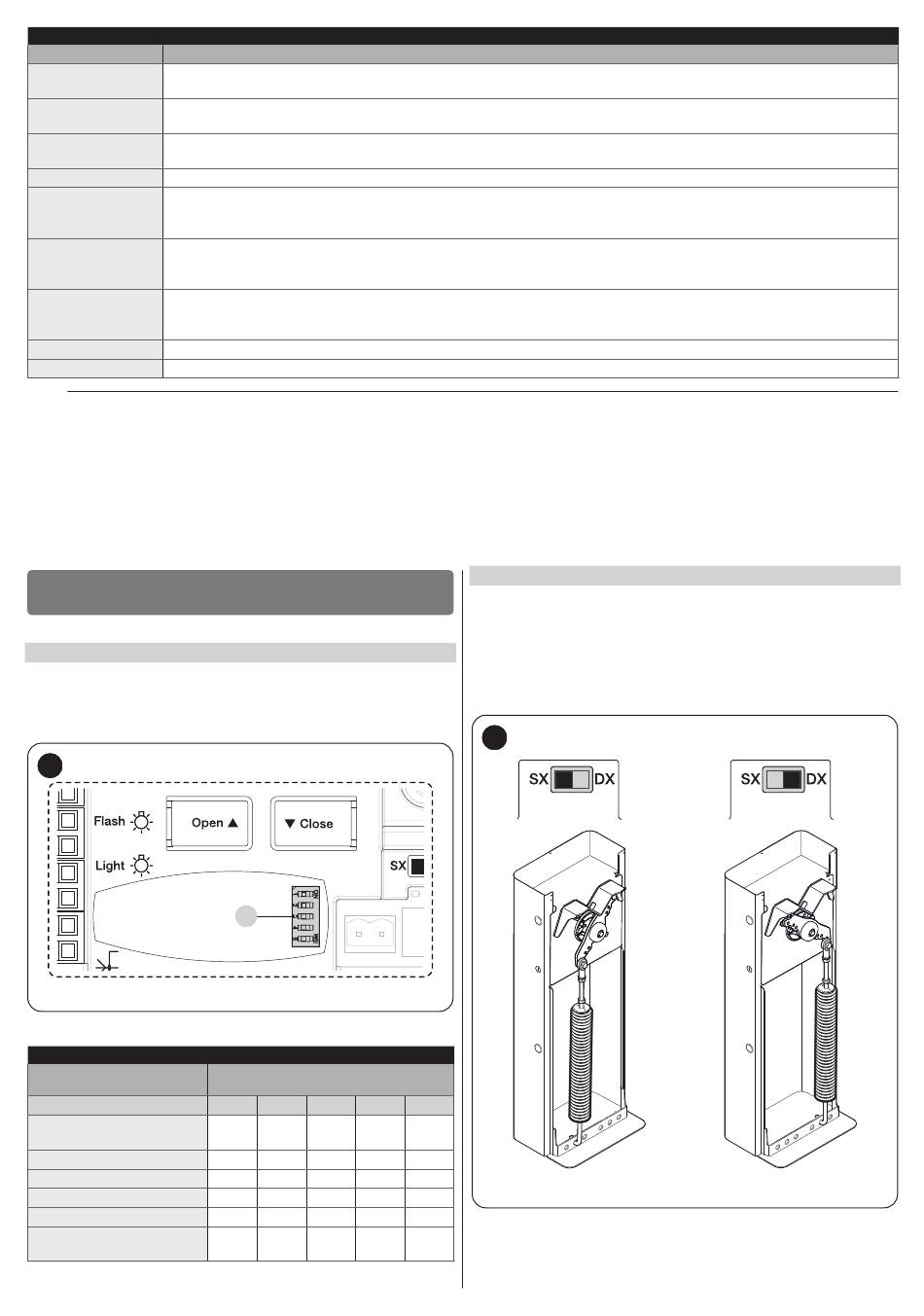

5.1 CHOIX DU TYPE DE BARRIÈRE
Sur la centrale, située dans le logement du récepteur OXI, une série de
micro-interrupteurs (A) sont présents qui permettent d'identifier le type de
barrière associé à la centrale. La configuration des micro-interrupteurs est
réglée en usine et la signification est indiquée dans le tableau ci-dessous.
41
CHOIX DU TYPE DE BARRIÈRE
Signification de la
configuration
Configuration non
autorisée
Installation M3BAR
Installation M5BAR
Installation M7BAR
Installation L9BAR
Configuration non
autorisée
18 – FRANÇAIS
A
Configuration
Dip 1 Dip 2 Dip 3 Dip 4
OFF OFF OFF OFF
ON OFF OFF OFF
OFF ON OFF OFF
OFF OFF ON OFF
OFF OFF OFF ON
OFF OFF OFF OFF
5.2 SÉLECTION DE LA DIRECTION
Il faut, en fonction de la position de montage de l'opérateur, choisir la di-
rection de la manœuvre d'ouverture.
Configurer le commutateur comme suit :
– le configurer sur DX (droite) si le ressort est accroché sur le côté droit du
levier d'équilibrage (réglage d'usine)
– le configurer sur SX (gauche) si le ressort est accroché sur le côté
gauche du levier d'équilibrage
42
Tableau 5
Dip 5
OFF
OFF
OFF
OFF
OFF
OFF
