INSTALLATION DE L'OPÉRATEUR
a
Une installation incorrecte peut causer de graves bles-
sures aux personnes qui effectuent le travail et à celles
qui utiliseront le produit.
Avant de commencer l'assemblage de l'automatisme,
faire les contrôles préliminaires décrits aux paragraphes
« Vérifications préliminaires avant l'installation » (page 4)
et « Limites d'utilisation du produit » (page 4).

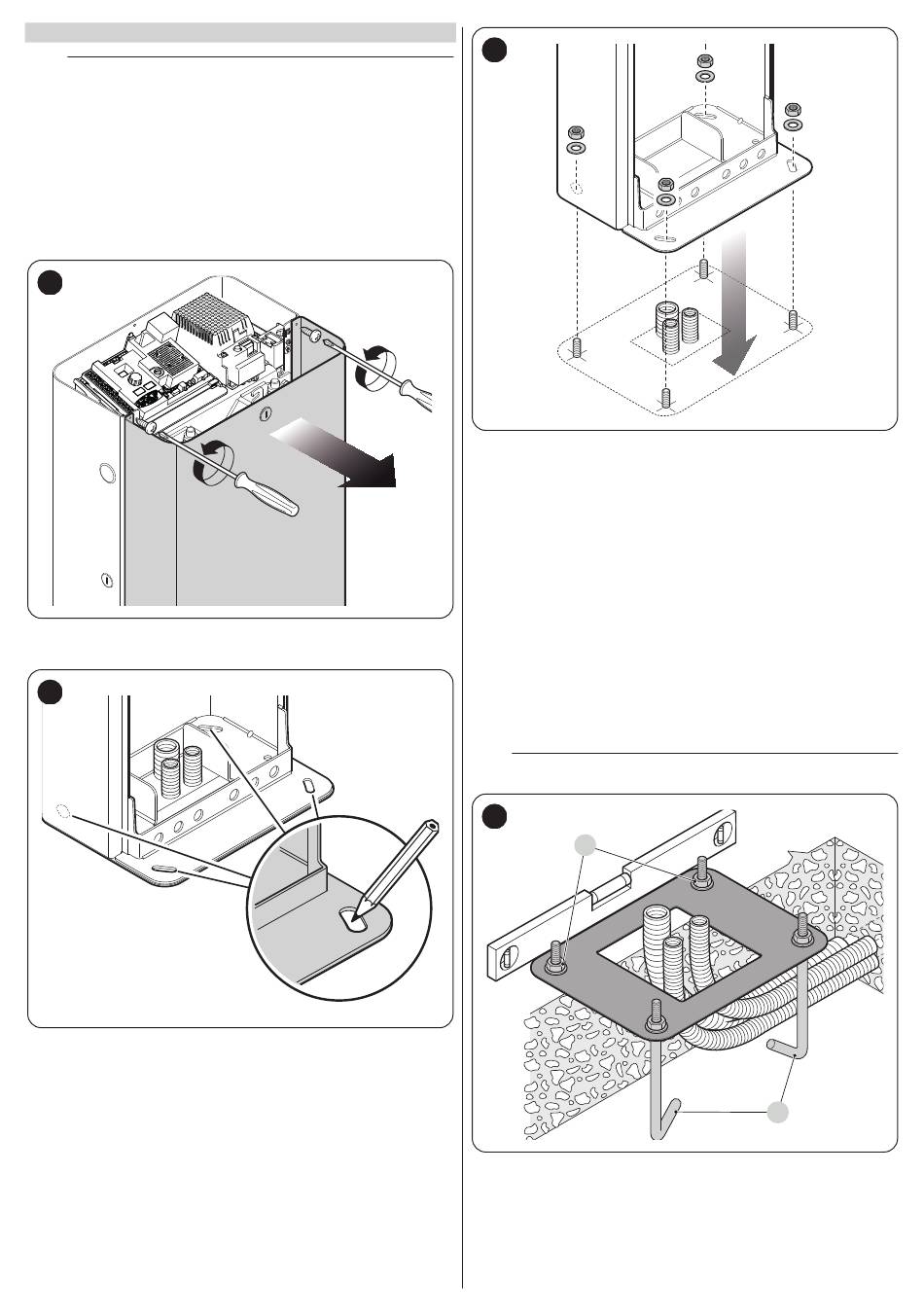

S'il existe une surface d'appui :
1.
ouvrir l'armoire de la barrière
15
2.
poser la barrière sur la surface de fixation et marquer les points où
seront fixés les orifices
16
3.
déplacer la barrière et percer la surface dans les points tout juste
marqués
4.
introduire 4 chevilles à expansion, non fournies
5.
placer la barrière correctement et la bloquer avec les écrous et ron-
delles prévus à cet effet mais non fournis.
10 – FRANÇAIS
17
Si la surface d'appui n'existe pas :
1.
creuser des fondations pour accueillir le radier
Note
La surface de fixation doit être parfaitement plane et lisse. Si la
surface est en béton, ce dernier doit avoir une épaisseur d'au
moins 0,15 m et doit être suffisamment renforcé par des cages
en fer. Le volume du béton doit être supérieur à 0,2 m
épaisseur de 0,25 m correspond à 0,8 m
base carrée d'environ 0,9 m par côté). La fixation sur béton peut
être exécutée à l'aide de 4 chevilles à expansion, équipées de vis
12 MA, qui peuvent supporter une charge de traction d'au moins
400 kg. Si la surface de fixation est en matériau différent, il faut
évaluer la consistance et vérifier que les quatre points de fixation
peuvent supporter une charge d'au moins 1000 kg. Utiliser les
vis à 12 MA pour la fixation.
2.
prédisposer les gaines pour le passage des câbles électriques
3.
sur le radier, fixer les quatre pattes (A), en plaçant sur chacune un
écrou et une rondelle (fournis) sur le dessus et le dessous du radier
m
L'écrou inférieur doit être vissé jusqu'à la fin du filetage.
18
B
(une
3
, qui est égal à une
2
A
