2.2 LISTE DES COMPOSANTS DU PRODUIT

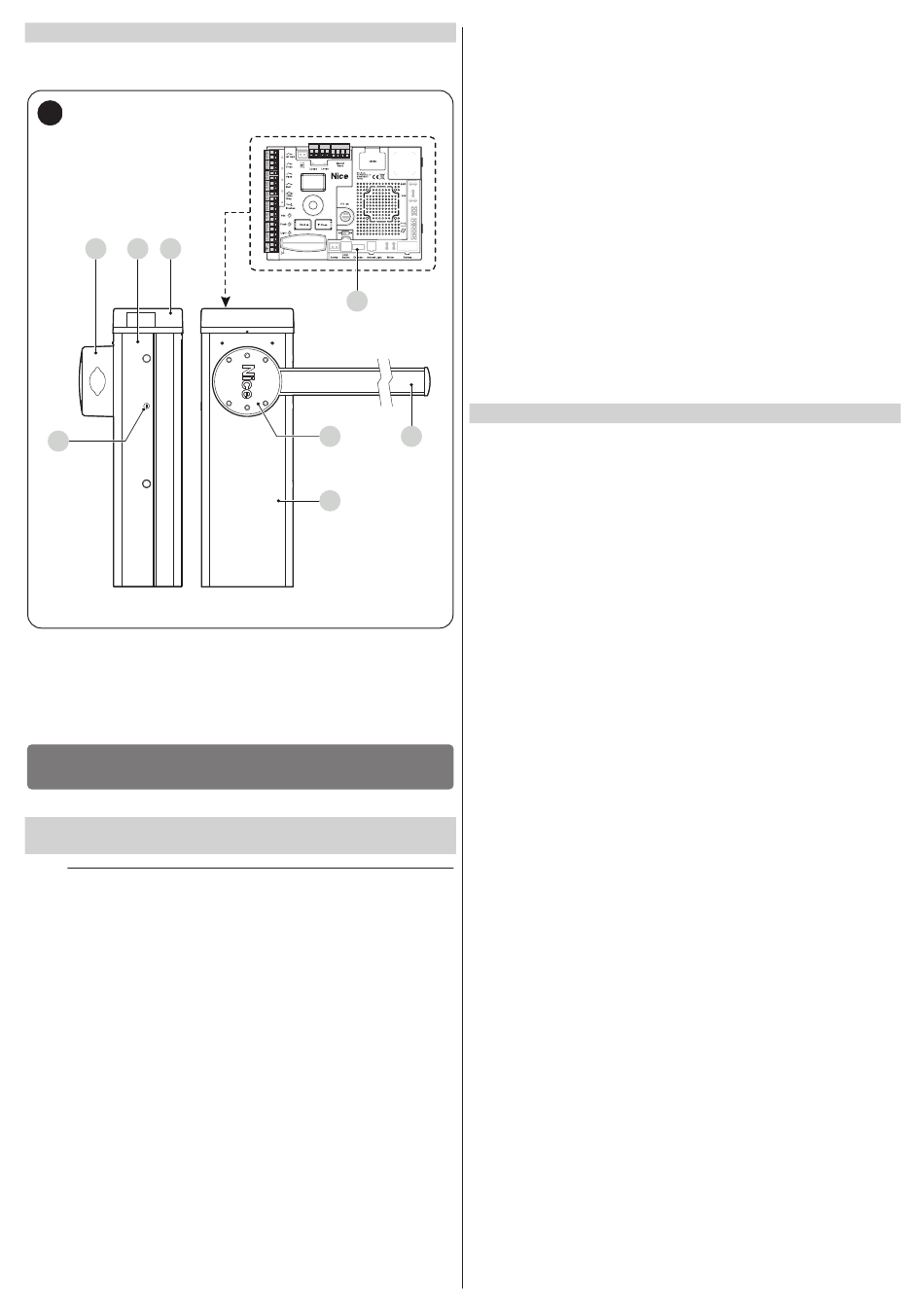

La « Figure 1 » représente les parties principales qui composent le M/L-
BAR.
1
A B C
F
A Support lisse
B Coque de l'opérateur
C Couvercle
D
Centrale électronique de commande et de contrôle
E Lisse
F Clé de déblocage/blocage
3
INSTALLATION
3 INSTALLATION
3.1 VÉRIFICATIONS PRÉLIMINAIRES AVANT
L'INSTALLATION
a
L'installation doit être effectuée par du personnel qualifié,
dans le respect des lois, des normes et des règlements
ainsi que de toutes les instructions fournies ici.
Avant de procéder à l'installation du produit, ll faut :
– vérifier que la fourniture est intacte
– vérifier que tout le matériel à utiliser est en excellent état et adapté à
l'usage prévu
– vérifier la possibilité de respecter toutes les limites d'utilisation indiquées
dans le paragraphe « Limites d'utilisation du produit »
– vérifier que l'environnement choisi pour l'installation est compatible avec
les dimensions globales du produit (voir "Figure 3")
4 – FRANÇAIS
– vérifier que la surface choisie pour installer la barrière est solide et peut
– vérifier que la zone de fixation est à l'abri des inondations ; prévoir éven-
– veiller à ce que l'espace autour de la barrière permette une exécution
– vérifier qu'il n'y a pas d'obstacles qui pourraient empêcher les
Loop1 Loop2 Master/Slave
– vérifier que chaque dispositif à installer se trouve dans une position pro-
– vérifier que les points de fixation des différents dispositifs se trouvent
– éviter que les parties de l'automatisme puissent être immergées dans
– ne pas positionner le produit à proximité de flammes ou de sources de
D
– connecter la logique de commande à une ligne d'alimentation électrique
3.2
Avant de procéder à l'installation du produit, ll faut :
A E
– vérifier que toutes les valeurs figurant dans le chapitre « CARACTÉRIS-
– vérifier que la durabilité estimée (voir le paragraphe « Durabilité du
B
– vérifier qu'il est possible de respecter toutes les limitations, les condi-
3.2.1 DURABILITÉ DU PRODUIT
La durabilité est la vie économique moyenne du produit. La valeur de la
durabilité est fortement influencée par l'indice de charge de travail des
manœuvres : c'est-à-dire la somme de tous les facteurs qui contribuent à
l'usure du produit.
Pour calculer la durabilité de votre automatisme, il faut procéder de la
façon suivante :
1.
2.
Les valeurs de durabilité indiquées dans le graphique ne s'obtiennent que
si le plan de maintenance est rigoureusement respecté, voir le chapitre «
MAINTENANCE DU PRODUIT ». La durée de vie moyenne du produit
est une valeur estimée et purement indicative, calculée sur la base de
tests internes rigoureux et en tenant compte des conditions d'utilisation
standard, d'une installation et d'un entretien corrects conformément au
manuel technique de Nice S.p.A.. Ce chiffre peut être influencé par des
facteurs variables, tels que les conditions climatiques et environnemen-
tales, qui peuvent affecter de manière significative les performances. Il est
important de noter que la durée de vie moyenne n'est pas équivalente à
la garantie du produit.
Exemple de calcul de durabilité : M5BAR avec une lyre de repos
mobile, vitesse niveau 3
Le « Tableau 2 » permet d'obtenir les « indices de charge de travail » pour
ce type d'installation : 10 % (« Lyre de repos mobile »), 10 % (« Vitesse
niveau 3 »).
Ces indices doivent être additionnés entre eux pour obtenir l'indice de
charge de travail total qui, dans ce cas, est de 20%. Avec la valeur trouvée
(20%), relever sur le Graphique, sur l'axe horizontal (« indice de charge de
travail »), la valeur correspondante des « cycles de manœuvres » que notre
produit sera en mesure d'effectuer durant sa vie = 750.000 cycles environ.
garantir une fixation stable
tuellement le montage du produit à un endroit surélevé
facile et sûre des manœuvres manuelles
manœuvres d'ouverture et de fermeture le long de la trajectoire de dé-
placement de la lisse
tégée, à l'abri des chocs accidentels.
dans des endroits à l'abri des chocs et que les surfaces sont suffisam-
ment solides
l'eau ou dans d'autres substances liquides
chaleur, dans des atmosphères potentiellement explosives, particuliè-
rement acides ou salines, afin d'éviter de l'endommager, de provoquer
des anomalies de fonctionnement ou des situations de danger
avec mise à la terre
LIMITES D'UTILISATION DU PRODUIT
TIQUES TECHNIQUES » sont compatibles avec l'utilisation prévue
produit ») est compatible avec l'utilisation prévue
tions et les recommandations indiquées dans cette notice.
additionner les valeurs des rubriques du « Tableau 2 » relatives aux
conditions présentes dans l'installation
dans le Graphique présent sur la « Figure 2 », à partir de la valeur
qui vient d'être trouvée, tracer une ligne verticale jusqu'à l'intersec-
tion avec la courbe ; à partir de ce point, tracer une ligne horizontale
jusqu'à l'intersection avec la ligne des « cycles de manœuvres ». La
valeur déterminée est la durabilité estimée de votre produit.
