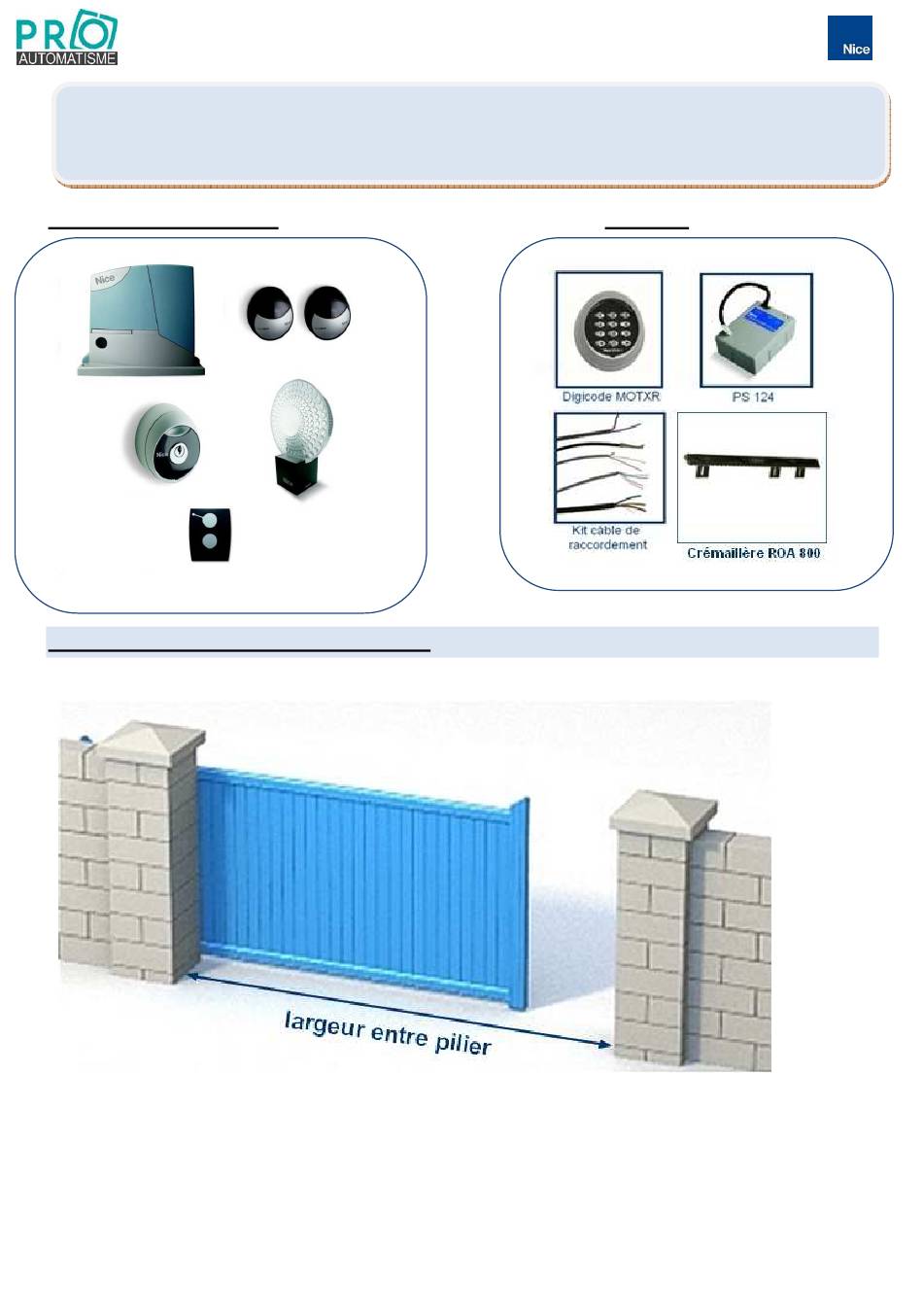

Notice d'installation simplifiée de l'automatisme de portail coulissant
NICE RobusKit 400

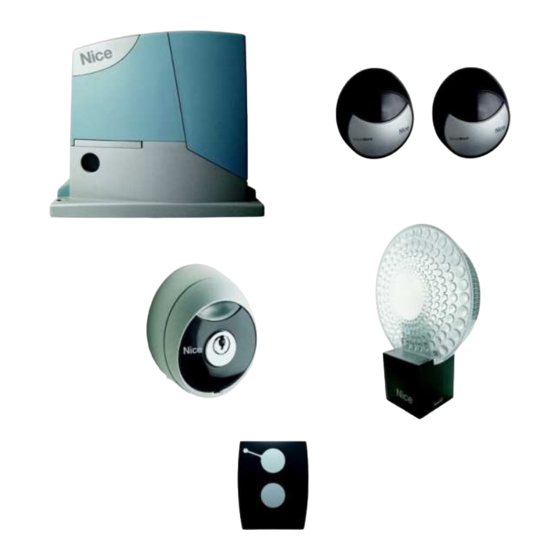

Le Kit complet comprend :
Options :
limites d'utilisation du Nice Robuskit 400:
Largeur entre piliers maximum 7000mm – Poids maximum du portail 400kg
Toute reproduction totale ou partielle est interdite, sans l'autorisation de pro-automatisme.com
Publicité
Table des Matières
Manuels Connexes pour Nice RobusKit 400
Sommaire des Matières pour Nice RobusKit 400
- Page 1 Notice d’installation simplifiée de l’automatisme de portail coulissant NICE RobusKit 400 Le Kit complet comprend : Options : limites d’utilisation du Nice Robuskit 400: Largeur entre piliers maximum 7000mm – Poids maximum du portail 400kg Toute reproduction totale ou partielle est interdite, sans l’autorisation de pro-automatisme.com...
- Page 2 Gaines électriques ce qu’il faut prévoir : Alimentation cellules – gaine ICT 16 ou 20mm Alimentation gyrophare et antenne – gaine ICT 20mm Contact d’ouverture à clé – gaine ICT 16 ou 20mm Alimentation 230 volts – gaine TPC 40mm ROUGE Gaine de communication visiophone ou interphone –...
-
Page 3: Connexion Électrique Ce Qu'il Faut Prévoir
Connexion électrique ce qu’il faut prévoir : Connexion Type de câble Longueur maximum admise A ligne d’alimentation U1000 RV2 3x1.5mm² 50 mètres électrique U1000 RV2 3x2.5mm² 100 mètres B Lampe clignotante HO5 VVF 2x0.75mm² 20 mètres antenne RG58 cable coaxial 20 mètres (conseillé... - Page 4 Installation du Robus 400 : Si la surface d’appui existe déjà, la fixation de l’automatisme peut être effectuée directement sur le béton, avec des chevilles à expansion. - Sinon, creuser un trou de fondation en suivant les mesures indiquées (Figure 3) Faire déboucher les gaines comme sur la figure ci-contre, et les maintenir en place avec un fer à...
- Page 5 Pose du gyrophare Le gyrophare ML, a le gros avantage de pouvoir se poser de plusieurs façons L’antenne est intégrée, dans le gyrophare Pose des cellules Avant de fixer définitivement les cellules les piliers, prenez soin de disposer un joint silicone, sur le socle des cellules, afin d’empêcher toute infiltration d’eau, et reboucher le passage de câble pour...
-
Page 6: Connexion Électrique Robus 400
Connexion électrique ROBUS 400 Présenter le câble d’alimentation 230 Volts, et faire le raccordement au moteur Raccorder les organes de sécurité comme l’indique le schéma ci- dessous. (Vous trouverez un kit câbles de raccordement spécifique sur le site www.habitat-automatisme.com) Toute reproduction totale ou partielle est interdite, sans l’autorisation de pro-automatisme.com... -
Page 7: Sélection De La Direction
Sélection de la direction : Le Robus peut motoriser des portails avec refoulement à droite ou à gauche. Vous devez lui affecter le sens d’ouverture, comme indiquer ci-contre Mise en service 1) Une fois le câblage réalisé, déverrouiller l’automatisme et placer le portail à mi-course, revérrouiller. Mettre sous tension 230 volts, depuis le tableau de protection. -
Page 8: Mémorisation Des Télécommandes
6) Programmation en mode automatique : Appuyer sur au moins 3 secondes, jusqu’à ce que L1 clignote – Relâcher - Appuyer 1 fois sur – L1 devient fixe – Attendre 10 secondes pour sortir de la programmation. 7) Programmation mode STAND-BY (économie d’énergie-Obligatoire avec batterie de secours et SOLEMYO) Appuyer sur au moins 3 secondes, jusqu’à... - Page 9 Effacement des télécommandes : Suite à une erreur de programmation ou perte d’une télécommande, vous pouvez être amené, à devoir effacer les télécommandes. Appuyer et garder le doigt appuyer sur le bouton de programmation radio, la led radio va s’allumer, s’éteindre et clignoter 3 fois, relâcher le bouton exactement au 3éme clignotement.
