4.2 SCHÉMA ET DESCRIPTION DES CONNEXIONS

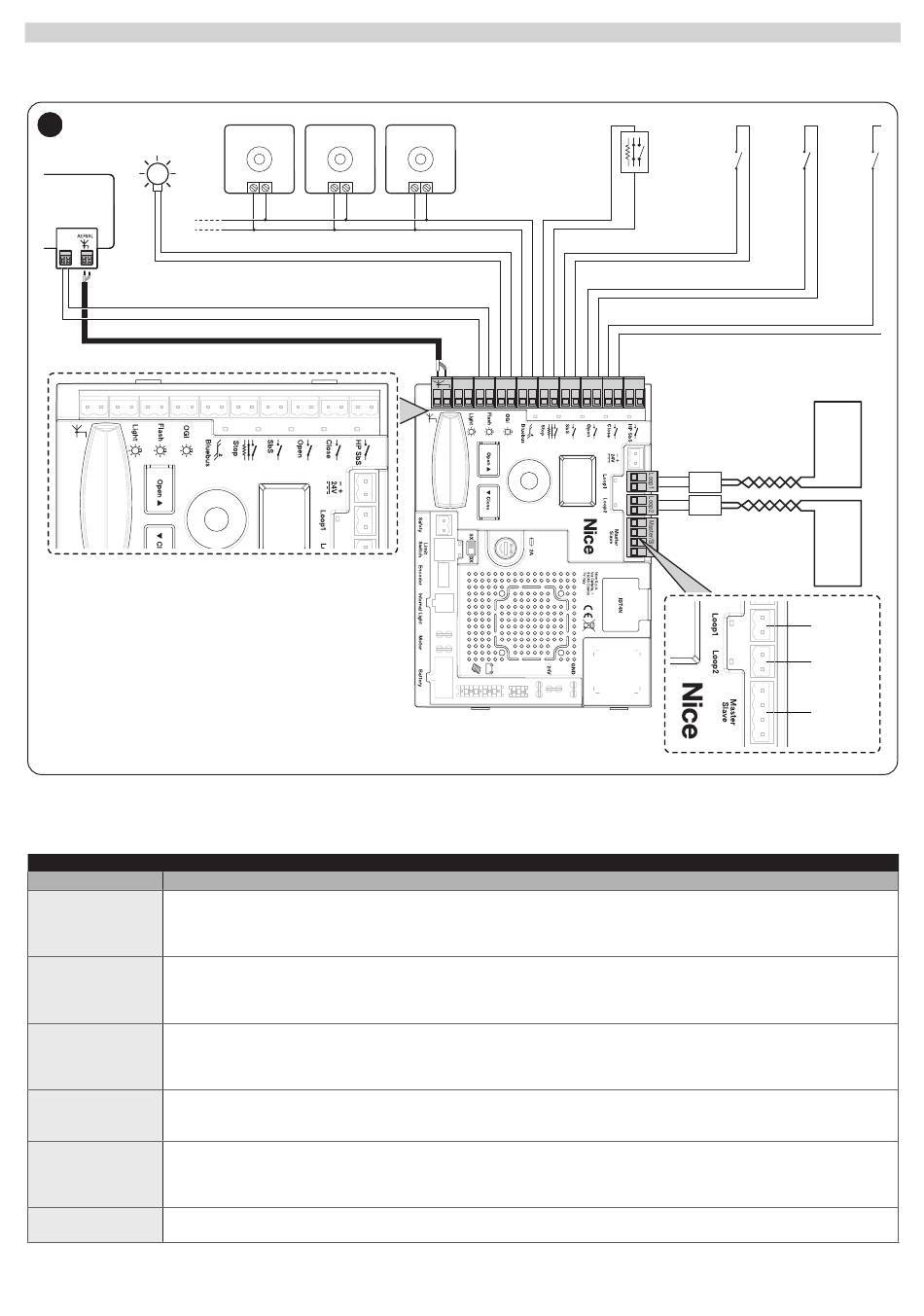

4.2.1 SCHÉMA DES CONNEXIONS
40
OGI
24V 4W
FLASH
4.2.2 DESCRIPTION DES CONNEXIONS
BRANCHEMENTS ÉLECTRIQUES
Bornes Description
Sortie pour clignotant « Lumières lisse » ; il est possible de connecter des dispositifs de signalisation à 24V maximum 10W.
Elle peut également être programmée pour d'autres fonctions (voir le chapitre « PROGRAMMATION ») ou reconfigurée par le
LIGHT
programmateur Oview.
Les bandes LED R+G XBA40, XBA60, XBA80 peuvent être connectées en modifiant la programmation.
Sortie pour clignotant ; il est possible de connecter des ampoules de 12V maxi. 21 W ou un clignotant Nice LUCY B, MLB ou
MLBT.
FLASH
Elle peut également être programmée pour d'autres fonctions (voir le chapitre « PROGRAMMATION ») ou reconfigurée par le
programmateur Oview.
Sortie pour clignotant « Voyant Lisse Ouverte » ; il est possible de raccorder une ampoule de signalisation 24 V maximum 10W.
Elle peut également être programmée pour d'autres fonctions (voir le chapitre « PROGRAMMATION ») ou reconfigurée par le
OGI
programmateur Oview.
Les bandes LED R+G XBA40, XBA60, XBA80 peuvent être connectées en modifiant la programmation.
Des dispositifs compatibles peuvent être raccordés sur cette borne. Ils sont tous raccordés en parallèle avec seulement deux
BLUEBUS conducteurs sur lesquels transitent aussi bien l'alimentation électrique que les signaux de communication.
D'autres informations sur BlueBUS se trouvent dans le paragraphe « BlueBUS ».
Entrée pour les dispositifs qui, par leur intervention, provoquent l'arrêt immédiat de la manœuvre en cours, suivi d'une brève
inversion. En adoptant certaines solutions sur l'entrée, il est possible de connecter des contacts du type « Normalement Fermé »,
STOP
du type « Normalement Ouvert » ou un dispositif à résistance constante.
D'autres informations sur STOP sont fournies au paragraphe « Entrée STOP ».
Entrée pour dispositifs qui commandent le mouvement en mode Pas à Pas ; on peut y raccorder des contacts de type
SbS
« Normalement Ouvert ».
EPMB/EPLB TX
Bluebus Bluebus Bluebus
RX
Light Flash OGI Bluebus Stop SbS Open Close HPSbS
NO
NC
NO NO NO
8K2
LOOP1
D1
D2
LOOP2
LOOP 1
LOOP 2
MASTER
SLAVE
NO
Tableau 4
FRANÇAIS – 17
