5.3
BRANCHEMENT AU SECTEUR
a
Le branchement au secteur doit être effectué par du per-
sonnel expert et qualifié en possession des caractéris-
tiques requises et dans le plein respect des lois, normes
et réglementations.
Connecter la centrale de commande à une ligne d'alimentation électrique
avec mise à la terre de sécurité. Prévoir un dispositif de déconnexion du
réseau, avec une distance d'ouverture des contacts qui garantit la décon-
nexion totale dans les conditions de catégorie de surtension III, ou prévoir
un système de prise et de fiche.
Dès que le produit est alimenté, il est conseillé de faire quelques vérifica-
tions élémentaires :
1.
vérifier que l'écran s'allume.
2.
vérifier que les led sur les photocellules clignotent elles aussi (aussi
bien sur émetteur que sur transmetteur) ; la fréquence de clignote-
ment n'est pas significative, elle est liée à d'autres facteurs.
3.
vérifier que le dispositif connecté à la sortie FLASH ou le clignote-
ment à LED XBA7, est éteint (avec réglage d'usine).
Dans le cas contraire, couper immédiatement l'alimentation de La centrale
de commande et contrôler plus attentivement les branchements élec-
triques.
D'autres informations utiles pour la recherche et le diagnostic des pannes
sont fournies dans le paragraphe « Résolution des problèmes » (page
30).
5.4
RECONNAISSANCE DES DISPOSITIFS
Après le branchement au secteur, il faut faire reconnaître par la centrale
de commande les dispositifs connectés aux entrées « BlueBUS » et
« STOP ».
m
La phase de reconnaissance doit être exécutée même si
aucun dispositif n'est pas raccordé à la centrale.
Démarrer la procédure en activant le paramètre Set 1 (voir le chapitre "
PROGRAMMATION").
La phase de reconnaissance des dispositifs connectés peut être refaite
à tout moment même après l'installation, par exemple si l'on ajoute un
dispositif.
5.5
RECONNAISSANCE DES POSITIONS DES
BUTÉES MÉCANIQUES
Après la reconnaissance des dispositifs, il est nécessaire de procéder à
la reconnaissance des positions des butées mécaniques (ouverture maxi-
male et fermeture maximale).
Pour ce faire :
1.
débrayer l'opérateur avec la clé prévue à cet effet (voir le para-
graphe « Débrayer et bloquer manuellement l'opérateur »)
2.
placer manuellement la lisse à mi-course (45°) et la laisser à l'arrêt
3.
embrayer l'opérateur
4.
démarrer la procédure de recherche en activant le paramètre Set 2
(voir le chapitre "PROGRAMMATION")
5.
pendant l'exécution des manœuvres, s'assurer que le levier d'équi-
librage de la lisse cogne contre les butées mécaniques du fin de
course. Sinon, arrêter la procédure en appuyant sur l'encodeur (A),
régler les butées mécaniques du fin de course et répéter la procé-
dure depuis le début
a
Ne pas interrompre l'exécution des manœuvres : si cela
se produit, il faudra répéter toute la procédure depuis le
début.
5.6
VÉRIFICATION DU MOUVEMENT DE LA LISSE

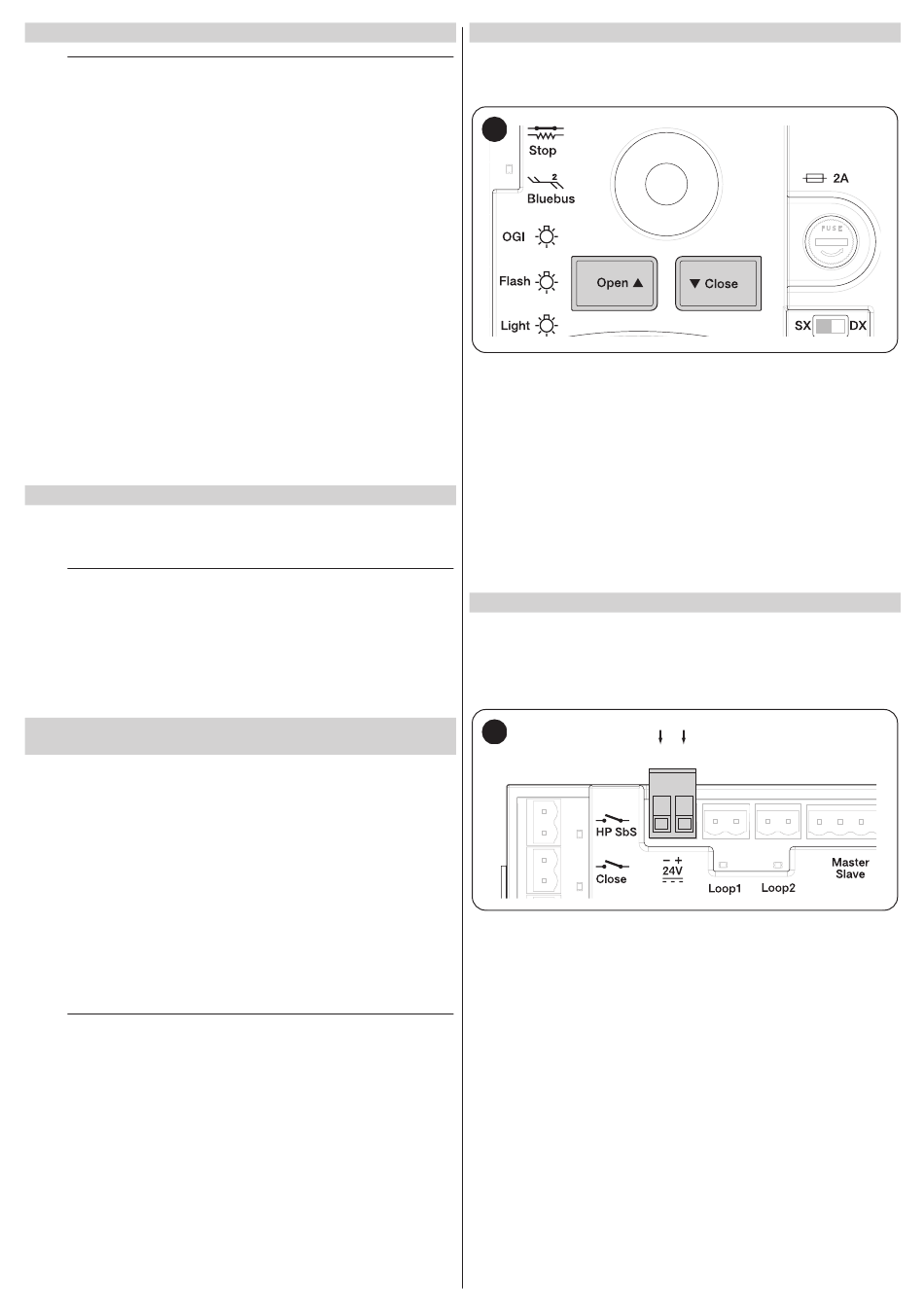

Après avoir effectué la reconnaissance des dispositifs, il est conseillé d'ef-
fectuer quelques manœuvres pour vérifier que le mouvement due la bar-
rière est correct.
43
Pour ce faire :
1.
appuyer sur la touche
f
« Ouverture » ; vérifier que la lisse commence à ralentir avant d'at-
teindre la position d'ouverture
2.
appuyer sur la touche
h
« Fermeture » ; vérifier que la lisse commence à ralentir avant d'at-
teindre la position de fermeture
3.
durant la manœuvre, vérifier que le clignotant à led, s'il est présent,
clignote à une fréquence régulière de 0,5 s allumé et 0,5 s éteint
4.
effectuer différentes manœuvres d'ouverture et de fermeture pour
mettre en évidence les éventuels défauts de montage et de ré-
glage ou d'autres anomalies, comme par exemple les points de
plus grande friction.
5.7
RACCORDEMENTS D'AUTRES DISPOSITIFS
S'il faut alimenter des dispositifs extérieurs, par exemple un récepteur ra-
dio ou bien l'éclairage du sélecteur à clé, il est possible de prélever l'ali-
mentation comme l'indique la figure.
La tension d'alimentation est de 24Vc -30% ÷ +10% avec courant maxi-
mum disponible de 500mA.
44
pour commander une manœuvre
pour commander une manœuvre
(-)
(+)
FRANÇAIS – 19
