Chapitre 2 Installation du commutateur
Figure 2-24
1
Saisissez le module SFP entre votre pouce et votre index, puis tirez doucement sur le module pour le
Étape 5
sortir de son logement.
Placez le module SFP que vous venez d'extraire dans un sachet antistatique ou mettez-le dans un
Étape 6
environnement protégé.

Connexion aux modules SFP

Cette section décrit la connexion à un port SFP à fibre optique. Pour effectuer la connexion à un port
RJ-45 Gigabit Ethernet à la place d'un port à fibre optique, reportez-vous à la section
port à double connectique » à la page
Pour obtenir des instructions sur l'installation ou le retrait d'un module SFP, reportez-vous à la section
« Installation et retrait des modules SFP » à la page
Attention Produit laser de classe 1. Énoncé 1008
OL-26862-01

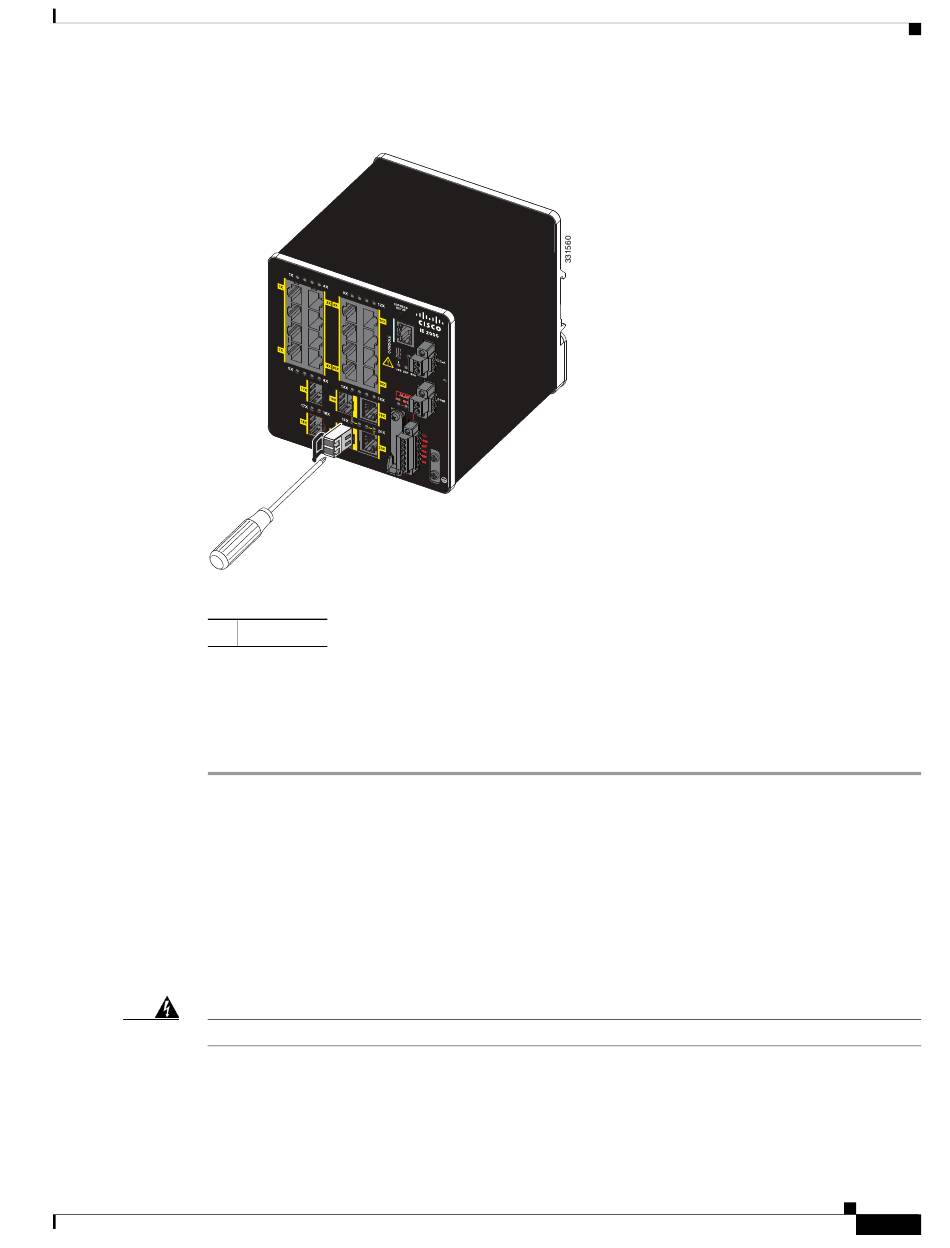

Ouverture d'un loquet d'attache en U sur un module SFP à l'aide d'un tournevis à
