Annexe C
Câbles et connecteurs
Lorsque la distance parcourue par le câble à fibre optique est inférieure à 25 km, insérez un atténuateur
Remarque
optique en ligne de 5 ou 10 décibels (dB) entre le câblage à fibre optique et le port de réception du
module SFP 1000BASE-ZX.

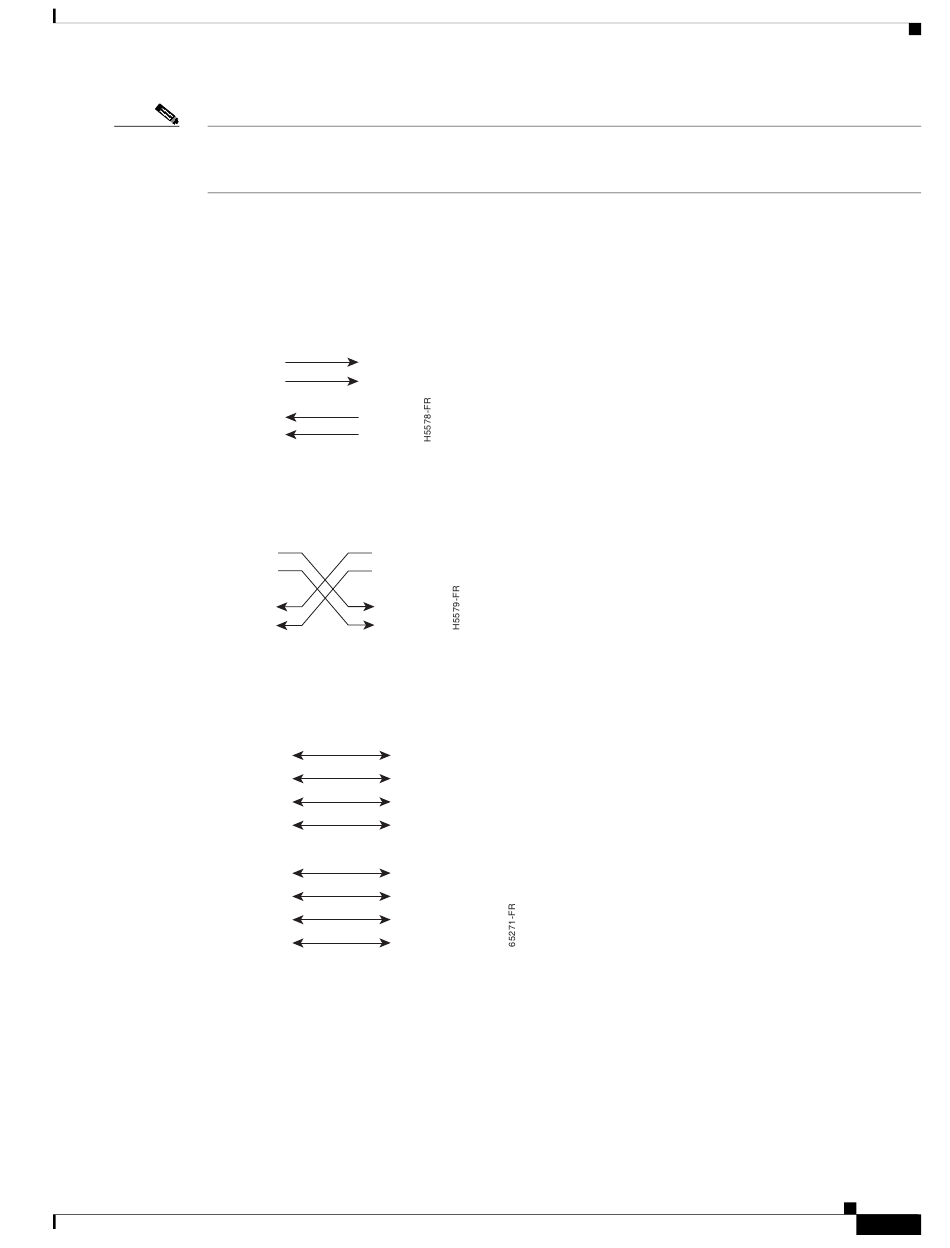

Brochages des câbles
Figure C-6
Commutateur
6 TD–
1 RD+
2 RD–
Figure C-7
Commutateur
3 TD+
6 TD–
1 RD+
2 RD–
Figure C-8
Commutateur
1 TP0+
2 TP0-
3 TP1+
6 TP1-
4 TP2+
5 TP2-
7 TP3+
8 TP3-
OL-26862-01
Schéma de câble droit à deux paires torsadées pour les ports 10/100
Routeur ou PC
3 TD+
3 RD+
6 RD–
1 TD+
2 TD–
Schéma de câble croisé à deux paires torsadées pour les ports 10/100
Commutateur
3 TD+
6 TD–
1 RD+
2 RD–
Schéma de câble direct à quatre paires torsadées pour les ports 1000BASE-T
Routeur ou PC
1 TP0+
2 TP0-
3 TP1+
6 TP1-
4 TP2+
5 TP2-
7 TP3+
8 TP3-
Guide d'installation du commutateur Cisco IE 2000
Câbles et adaptateurs
C-7
