Connexion des circuits d'alarme
Pour relier les connecteurs d'alarme au panneau avant du commutateur :
Insérez le connecteur d'alarme dans le logement situé sur le panneau avant du commutateur.
Étape 1
Reportez-vous à la
Figure B-23
1 6 T
C
Vis imperdable supérieure du connecteur d'alarme
1
Utilisez un tournevis dynamométrique à tête plate pour serrer les vis imperdables de chaque côté du
Étape 2
connecteur d'alarme.
Guide d'installation du commutateur Cisco IE 2000
B-32

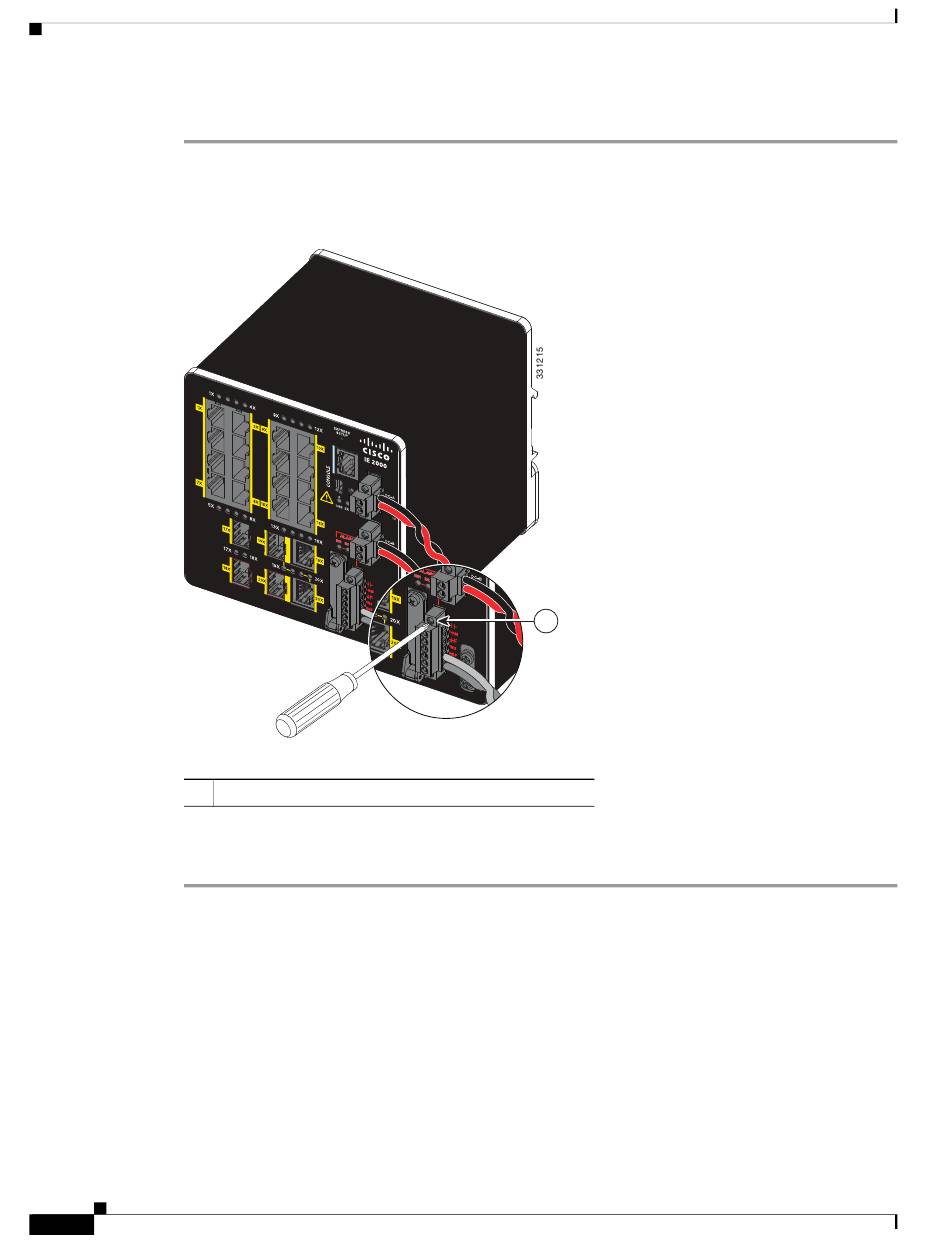

Figure B-23.
Mise en place du connecteur d'alarme sur le commutateur
± 1 2
/2 4 /4
0 .5 -3 8
.0 A
Annexe B Installation dans un environnement dangereux
