Chapitre 2 Installation du commutateur

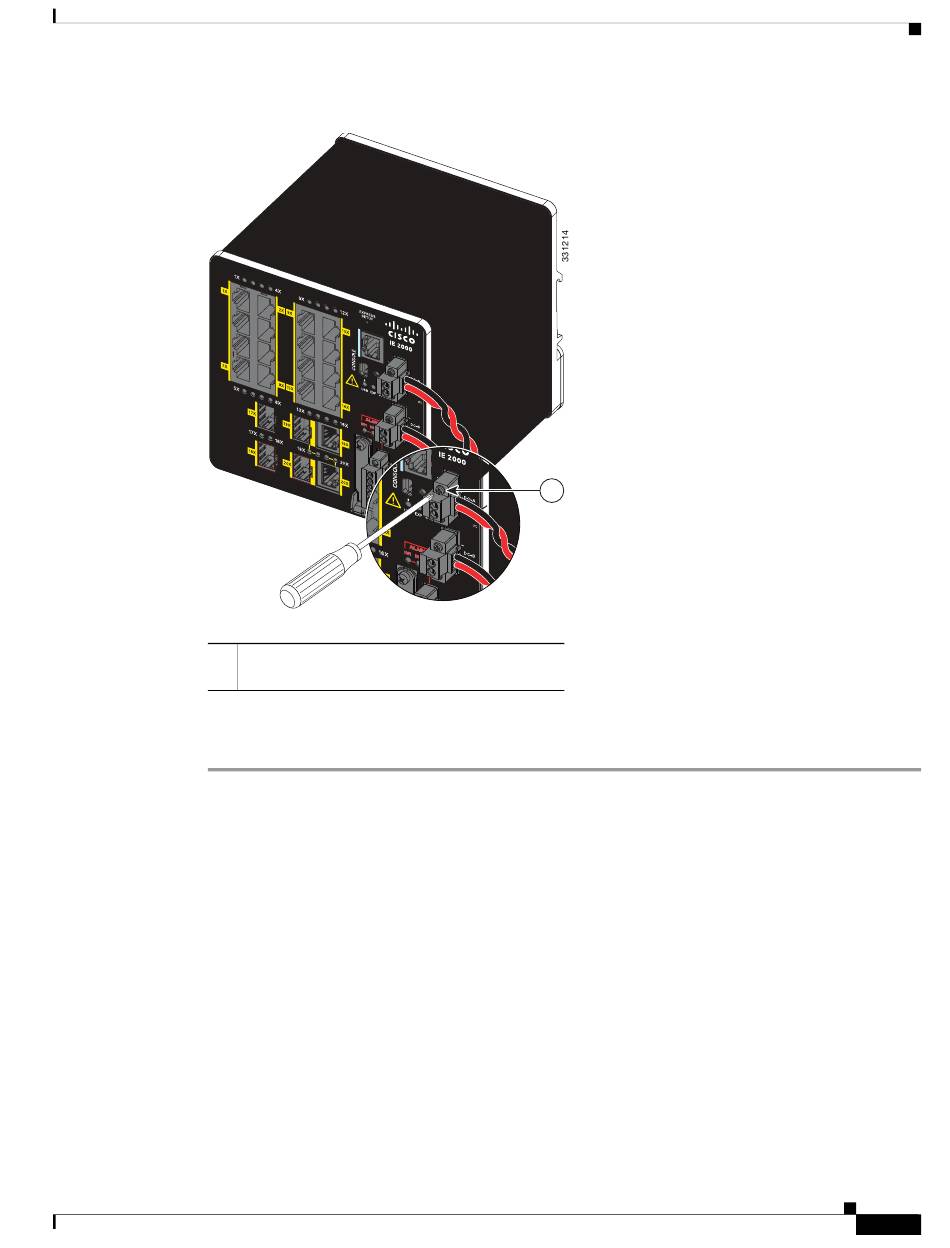

Figure 2-13
1 6 T
C
Vis imperdable supérieure du connecteur
1
d'alimentation DC-A
Utilisez un tournevis dynamométrique à tête plate pour serrer les vis imperdables de chaque côté des
Étape 2
connecteurs d'alimentation.
Lorsque vous testez le commutateur, une source d'alimentation est suffisante. Si vous installez le
commutateur et utilisez une deuxième source d'alimentation, répétez cette procédure pour le second
connecteur d'alimentation (DC-B), qui est installé au-dessous du connecteur d'alimentation
principale (DC-A).
Lors de l'installation du commutateur, fixez les câbles provenant du connecteur d'alimentation de telle
sorte qu'il ne puisse pas se défaire trop aisément lors d'un contact occasionnel. Pour ce faire, vous pouvez
utiliser, par exemple, des attaches autobloquantes.
