Port D'alarme C - Cisco IE 2000 Guide D'installation

Annexe C Câbles et connecteurs
Le port de console USB utilise un câble USB de type A vers mini USB de type B à 5 broches, illustré
Figure
un kit d'accessoires (numéro de référence 800-33434) contenant ce câble.
Figure C-5
Le port de console RJ-45 utilise un connecteur RJ-45 à 8 broches (voir
câble d'adaptateur RJ-45 à DB-9 fourni est utilisé pour connecter le port de console du commutateur à
un PC console. Pour connecter le port de console du commutateur à un terminal, vous devez disposer
d'un adaptateur DTE (Data Terminal Equipment, équipement terminal de traitement de données) femelle
RJ-45 vers DB-25. Vous pouvez commander un kit (référence ACS-DSBUASYN=) contenant cet
adaptateur. Pour plus d'informations sur le port de console et sur le brochage de l'adaptateur, voir le
Tableau C-3
Port d'alarme
Pour obtenir des informations sur les évaluations des alarmes, reportez-vous à la section
des alarmes » à la page
Les étiquettes des broches de sortie du connecteur d'alarme se trouvent sur le panneau de commutateur
et sont affichées dans
Tableau C-1
Étiquette
NO
COM
NC
IN2
RÉF
IN1
OL-26862-01

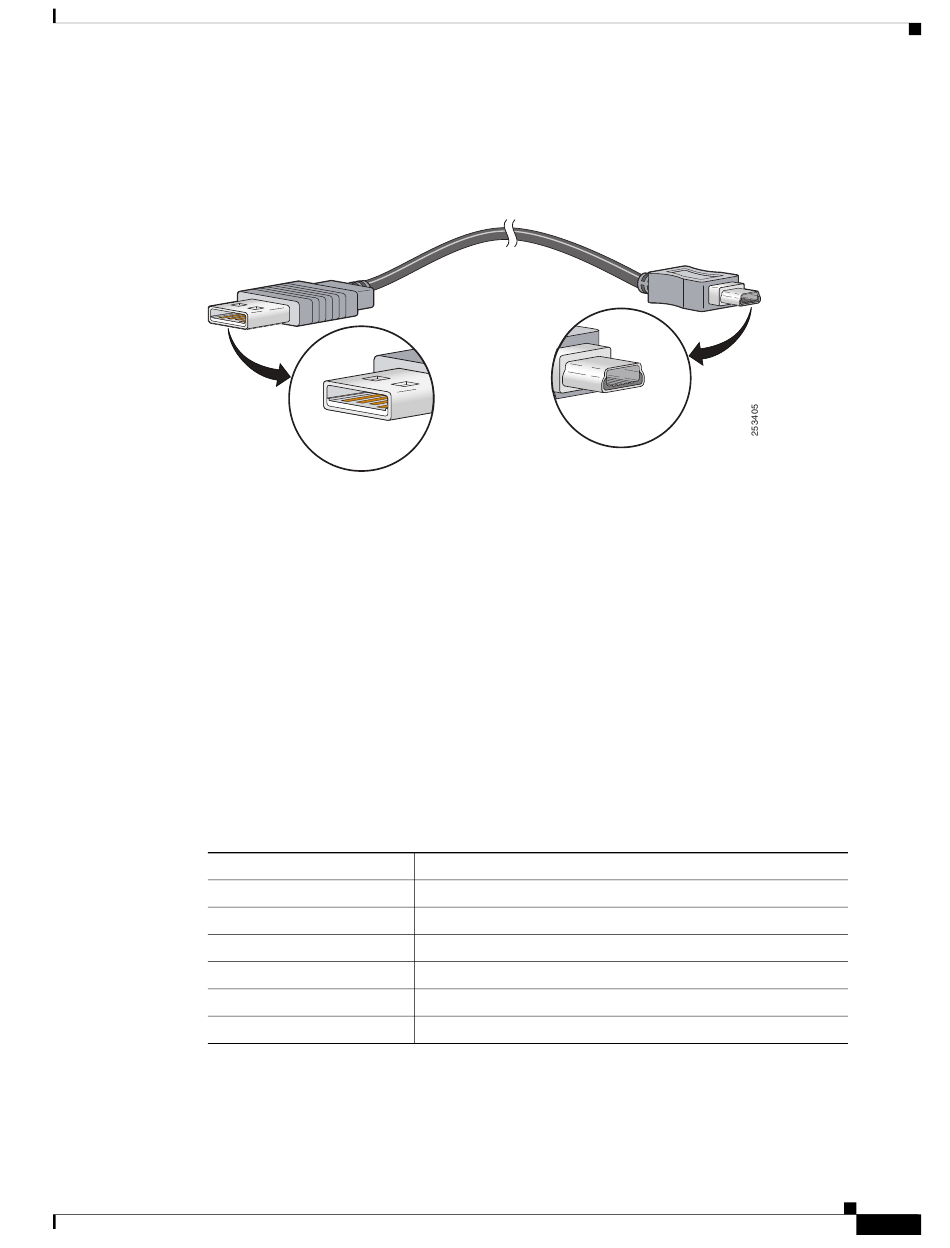

C-5. Le câble USB de type A vers mini USB de type B n'est pas fourni. Vous pouvez commander
Câble USB de type A vers mini USB de type B à 5 broches
et le Tableau C-4.
A-5.
Tableau C-1.
Étiquettes du connecteur d'alarme (de haut en bas)
Connexion
Connexion de sortie d'alarme normalement ouverte (NO)
Connexion de sortie d'alarme commune
Connexion de sortie d'alarme normalement fermée (NC)
Entrée d'alarme 2
Connexion de mise à terre de référence d'entrée d'alarme
Entrée d'alarme 1
Caractéristiques des connecteurs
Tableau C-3
Guide d'installation du commutateur Cisco IE 2000
et Tableau C-4). Le
« Évaluations
C-3
