Chapitre 2
Installation du commutateur
Vérification du fonctionnement du commutateur

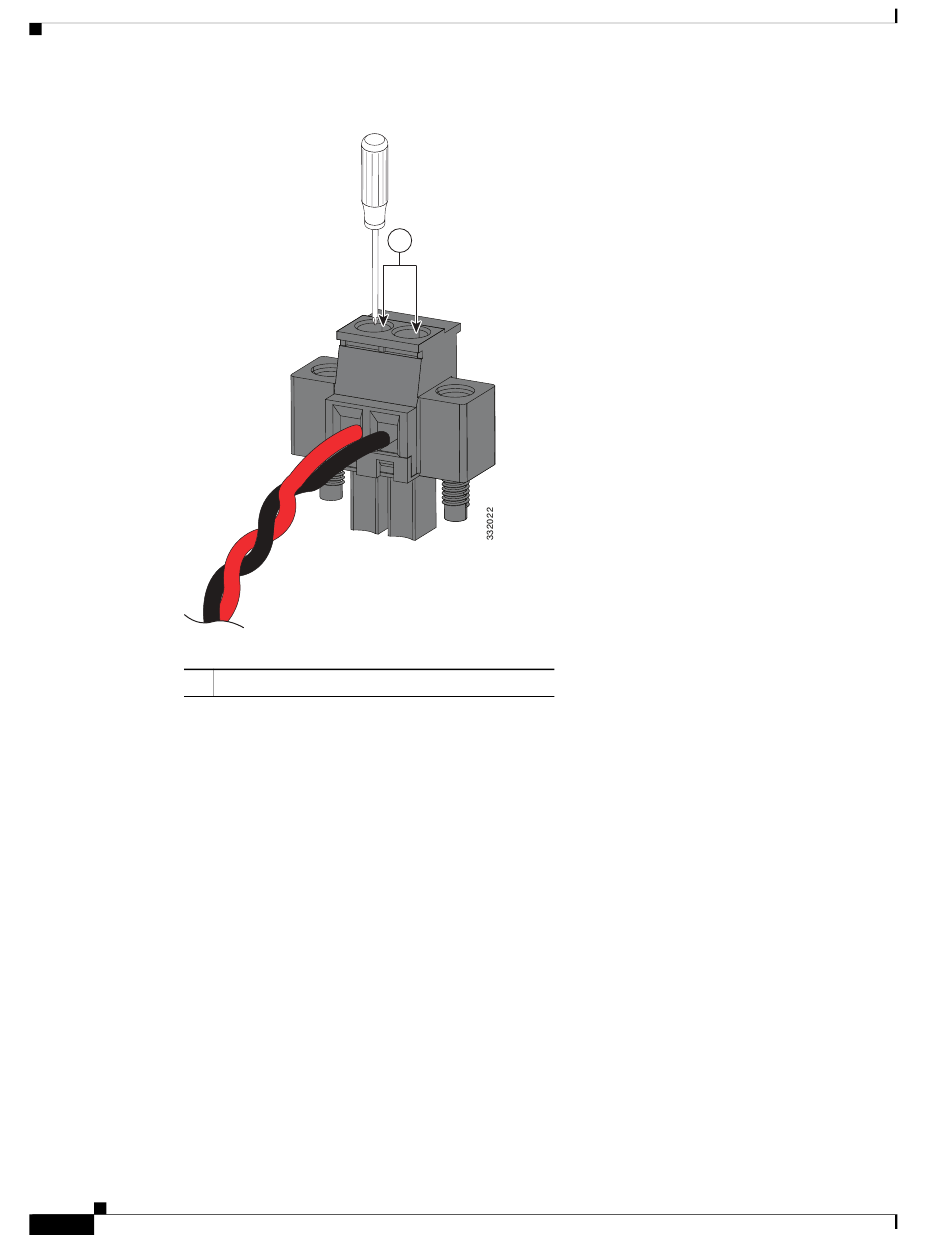

Figure 2-10
Serrage des vis imperdables du connecteur d'alimentation
1
Vis imperdables du connecteur d'alimentation
1
Connectez l'autre extrémité du câble positif au terminal positif sur la source d'alimentation CC et
Étape 8
connectez l'autre extrémité du câble retour au terminal retour sur la source d'alimentation CC.
Lorsque vous testez le commutateur, une connexion d'alimentation est suffisante. Si vous installez le
commutateur et utilisez une deuxième source d'alimentation, répétez les étapes
Étape 4
à
Étape 8
avec
le deuxième connecteur d'alimentation.
La
Figure 2-11
illustre le câblage d'entrée en courant continu CC complet sur un connecteur
d'alimentation pour une source d'alimentation principale et une source d'alimentation secondaire
facultative.
Guide d'installation du commutateur Cisco IE 2000
2-14
OL-26862-01
