Chapitre 1 Présentation du produit

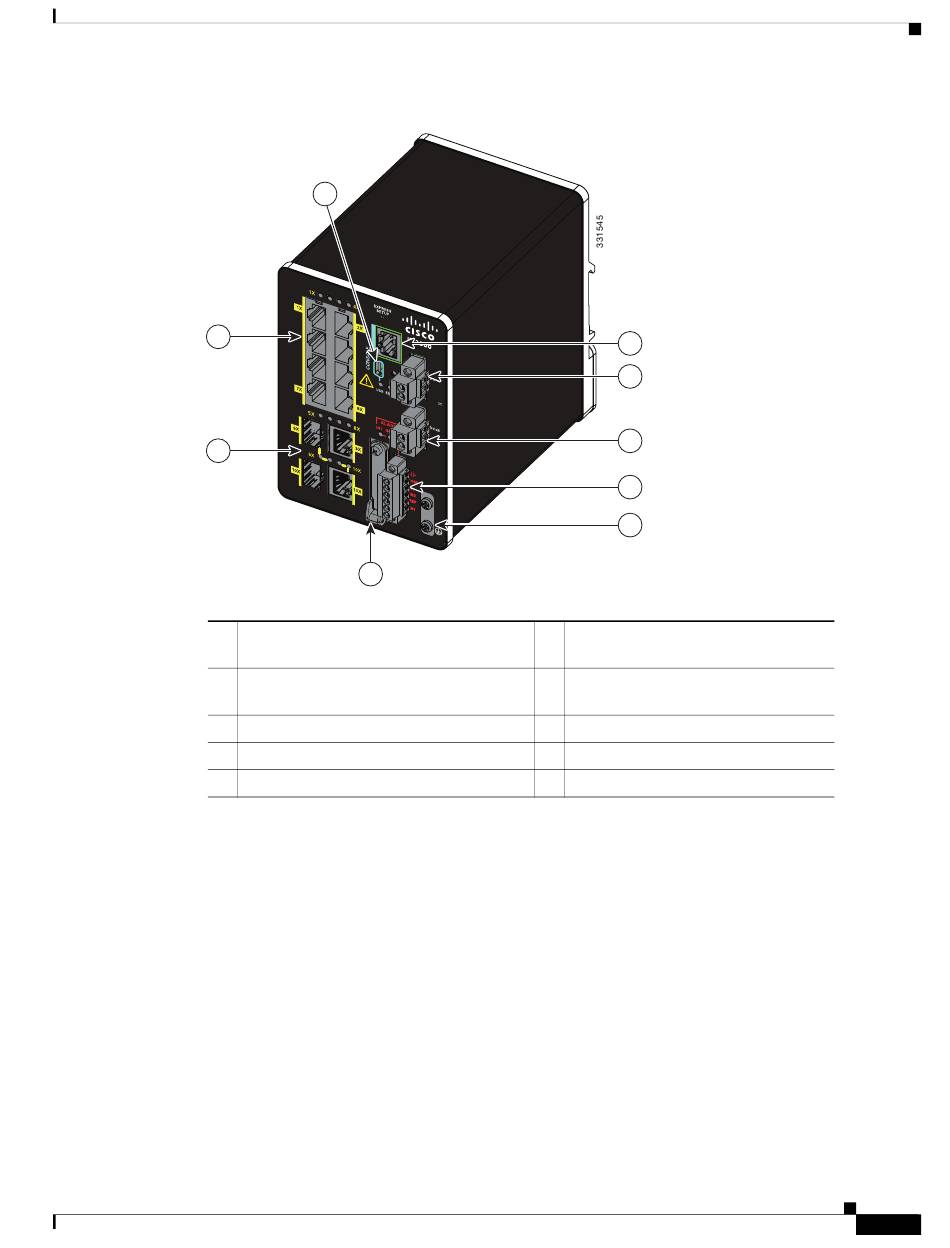

Figure 1-2
1
2
Ports Ethernet 10/100 (ports de lien de-
1
scendant)
Port à double connectique (ports de lien
2
ascendant)
Port mini USB de type B (console)
3
Port de console RJ-45
4
Connecteur d'alimentation DC-A
5
OL-26862-01
Panneau avant du commutateur Cisco IE-2000-8TC-L
3
± 1 2
/2 4 /4
0 .5 -2 8
.0 A
8 T C
9
4
5
6
7
8
Connecteur d'alimentation DC-B
6
Connecteur d'alarme
7
Mise à terre
8
Logement de la carte mémoire Flash
9
