Chapitre 2 Installation du commutateur

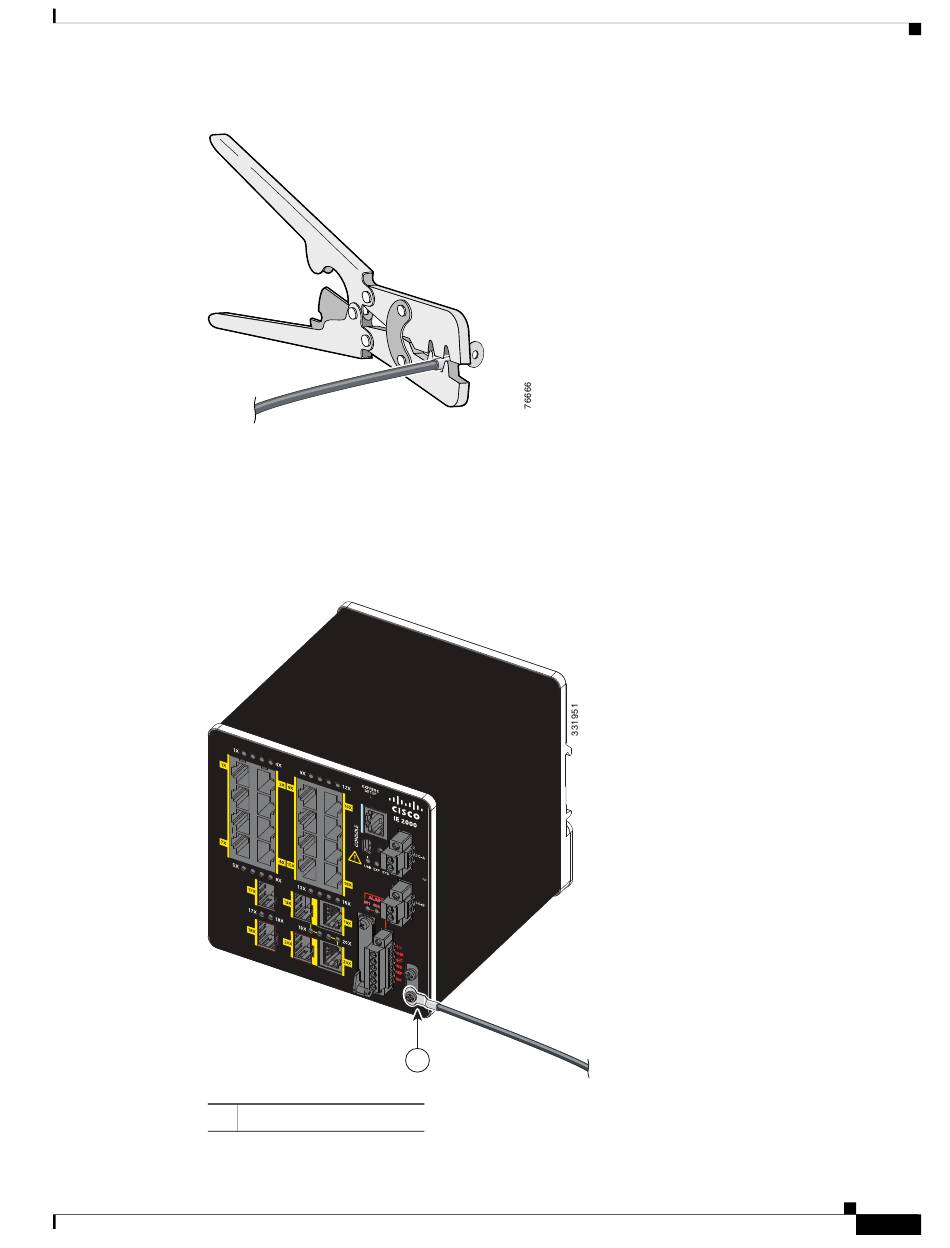

Figure 2-3
Faites glisser la vis de mise à terre dans la cosse.
Étape 4
Insérez la vis de mise à terre dans son ouverture fonctionnelle située sur le panneau avant.
Étape 5
Utilisez un tournevis dynamométrique pour serrer les vis de mise à terre et les cosses à œillet au panneau
Étape 6
avant du commutateur en exerçant un couple de 0,4 Nm (3,5 pouces-livre). Le couple de serrage ne doit
pas dépasser 0,4 Nm (3,5 pouces-livre). Reportez-vous à
Figure 2-4
1 6 T
C
Câble de mise à terre
1
OL-26862-01
Sertissage de la cosse à œillet
Serrage des vis de cosse de mise à terre (cosse à œillet unique)
± 1 2
/2 4 /4
0 .5 -3 8
.0 A
1
Vérification du fonctionnement du commutateur
Figure 2-4 ou à Figure
Guide d'installation du commutateur Cisco IE 2000
2-5.
