Chapitre 2 Installation du commutateur
L'installation de l'équipement doit être conforme aux réglementations électriques locales et
Attention
nationales en vigueur. Énoncé 1074
Avant d'exécuter l'une des procédures suivantes, assurez-vous que l'alimentation du circuit CC est
Attention
coupée. Énoncé 1003
Seul le personnel spécialisé et qualifié est habilité à effectuer l'installation, le remplacement et la
Attention
maintenance de cet équipement. Énoncé 1030
Le commutateur doit uniquement être connecté à une source d'alimentation CC présentant une tension
Avertissement
d'entrée de 12, 24 ou 48 VCC. Si la tension d'alimentation est hors plage, le commutateur risque de ne
pas fonctionner correctement ou d'être endommagé.
Pour la connexion des câbles des connecteurs d'alimentation et d'alarme, utilisez un câble en cuivre
Avertissement
AWM à paire torsadée de type 1007 ou 1569 conforme aux normes UL et CSA (de type Belden réf.
9318).
Pour raccorder le commutateur à une source d'alimentation CC, procédez comme suit :

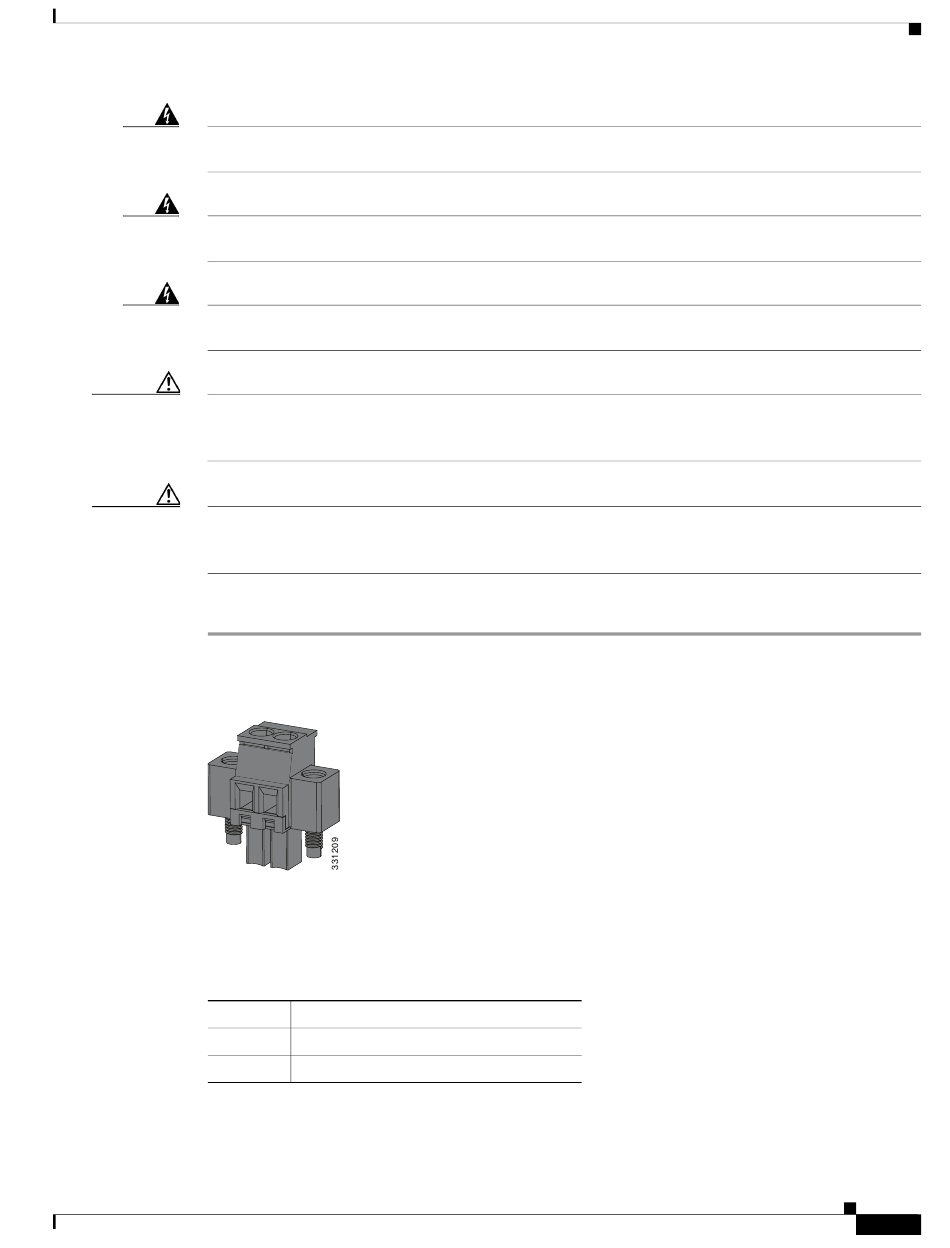

Localisez les deux connecteurs d'alimentation (reportez-vous à la
Étape 1
Figure 2-6
Identifiez les connexions d'alimentation CC positive et retour du connecteur. Les étiquettes des
Étape 2
connecteurs d'alimentation DC-A et DC-B se trouvent sur le panneau du commutateur tel que présenté
dans le
Tableau 2-1
Étiquette
+
–
Les étiquettes du panneau du commutateur sont consultables à la
OL-26862-01

Connecteur d'alimentation

Tableau 2-1.
Étiquettes de connecteur d'alimentation DC-A et DC-B
Connexion
Connexion d'alimentation CC positive
Connexion d'alimentation CC de retour
Vérification du fonctionnement du commutateur
Figure 2-6).
Figure 1-1,
Guide d'installation du commutateur Cisco IE 2000
Figure 1-2 ou Figure 1-3.
2-11
