Alimentation Interne; Adaptateur Secteur Auxiliaire - Cisco Catalyst 3560-C Guide D'installation Matérielle

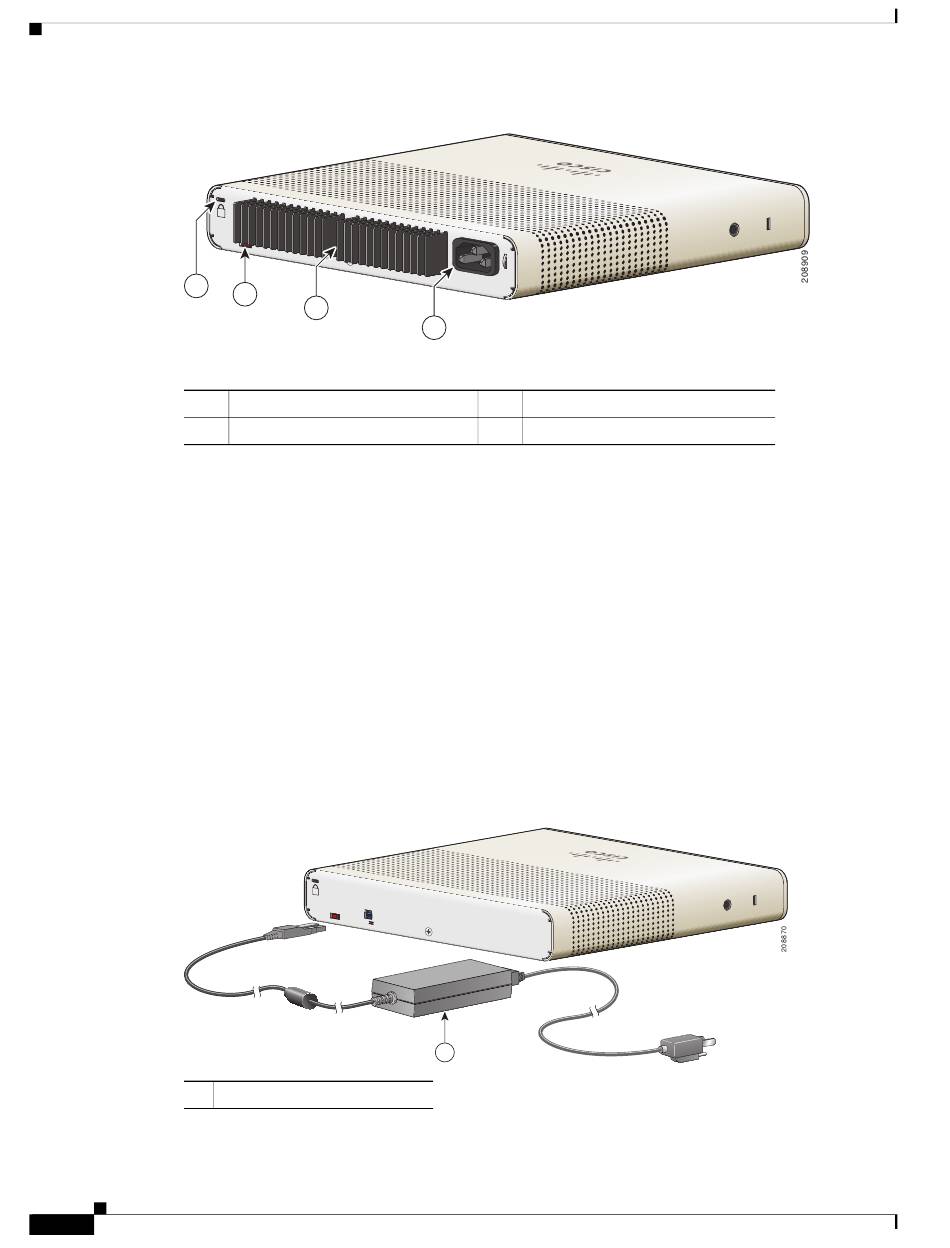

Panneau arrière
Figure 1-11
1
1
2

Alimentation interne

Tous les commutateurs, à l'exception des modèles Catalyst 2960CPD-8TT-L, 2960CPD-8PT-L et
3560CPD-8PT-S sont alimentés via leurs alimentations internes. L'alimentation interne est une unité à
sélection automatique de plage qui prend en charge des tensions d'entrée comprises entre 100 et 240 VCA.
Connectez le cordon d'alimentation CA au connecteur d'alimentation CA et à une prise de courant.

Adaptateur secteur auxiliaire

Les commutateurs Catalyst 2960CPD-8TT-L, 2960CPD-8PT-L et 3560CPD-8PT-S ne disposent pas
d'alimentation interne. Vous pouvez alimenter le connecteur par les ports de liaison montante 10/100/1000 ou
un adaptateur secteur auxiliaire. Vous pouvez commander l'adaptateur secteur auxiliaire (PWR-ADPT) avec
le commutateur ou le commander (PWR-ADPT=) ultérieurement auprès de votre représentant Cisco.
Figure 1-12
1
Guide d'installation matérielle des commutateurs Catalyst 3560-C et 2960-C
1-16
Panneau arrière du commutateur Catalyst 3560CG-8PC-S
R E S E T
A U X 53
V
, 1. 5A
2
3
Logement de sécurité
Bouton Reset
Connexion par un adaptateur secteur auxiliaire externe
RE SE T
AU X 53
V
, 1. 5A
Adaptateur secteur auxiliaire
4
3
Ailettes de dissipateur thermique
4 Connecteur d'alimentation CA
1
Chapitre 1 Présentation du produit
OL-24362-02
