Chapitre 2
Installation du commutateur
Installation des modules SFP
Lors de l'installation des modules SFP, respectez les consignes suivantes :
•
•
Produit laser de classe 1. Énoncé 1 008
Attention
Étape 1
Fixez un bracelet antistatique autour de votre poignet et à une surface métallique nue.
Étape 2
Repérez les marquages d'envoi (TX) et de réception (RX) sur le dessus du module.
Sur certains modules SFP, les marquages d'envoi et de réception (TX et RX) sont remplacés par des
flèches montrant la direction de la connexion : envoi ou réception.
Étape 3
Si le module est doté d'une attache, placez-la en position ouverte et déverrouillée.
Placez le module devant l'ouverture du logement, puis poussez-le jusqu'à l'enclenchement du connecteur.
Étape 4
Fermez l'attache du module, le cas échéant.
Étape 5
Pour les modules SFP à fibre optique, retirez les protections anti-poussière.
Étape 6
Connectez les câbles SFP.
Étape 7

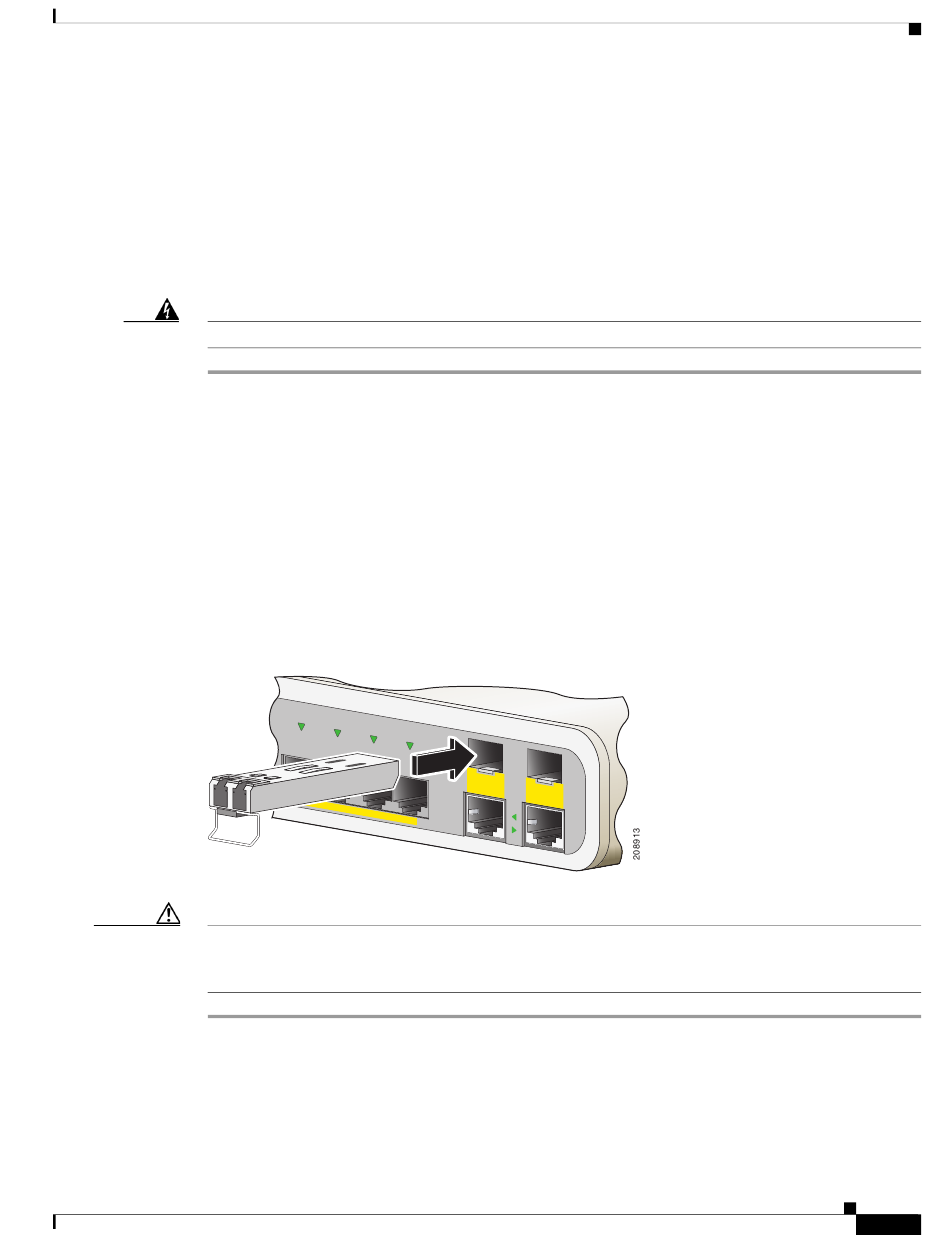

Figure 2-27
Ne retirez pas les bouchons anti-poussière du port de module SFP à fibre optique ni les protections en
Avertissement
caoutchouc du câble à fibre optique avant d'être prêt à connecter le câble. Les bouchons et capuchons
protègent les ports de module SFP et les câbles de toute contamination ainsi que de la lumière ambiante.
OL-24362-02
Le retrait et l'insertion d'un module SFP peuvent réduire sa durée de vie. Ne retirez et n'insérez un
module qu'en cas de stricte nécessité.
Pour éviter tout dommage ESD (ElectroStatic Discharge, décharge électrostatique), suivez les
procédures d'utilisation habituelles de votre carte et de votre composant lorsque vous connectez des
câbles au commutateur et à d'autres appareils.
Installation d'un module SFP
5
6
7
8
C a t a ly s
t 3 5 6 0
- C G
S e r ie s
P o E
9
1 0
Guide d'installation matérielle des commutateurs Catalyst 3560-C et 2960-C
Installation des modules SFP
2-27
