Les ports fixes des commutateurs Catalyst 2960 PoE prennent en charge l'alimentation PoE des périphériques
conformes à la norme IEEE 802.3af. Ils fournissent également une prise en charge PoE de prénorme Cisco pour les
téléphones IP Cisco et les points d'accès Cisco Aironet.
Chaque port 10/100 du commutateur Catalyst 2960-24PC-L et les ports 1 à 8 du commutateur Catalyst 2960-24LT-L
fournissent jusqu'à 15,4 W de PoE.
Par défaut, les ports PoE du commutateur Catalyst 2960 fournissent automatiquement du courant lorsqu'un périphérique
alimenté et conforme y est connecté. Pour obtenir des informations concernant la configuration et la surveillance des
ports PoE, reportez-vous au guide de configuration du logiciel du commutateur. Pour obtenir des informations sur la
résolution des problèmes liés à la fonction PoE, reportez-vous au guide d'installation du matériel du commutateur
Catalyst 2960, sur le site Web Cisco.com.
Remarque La fonctionnalité de détection croisée automatique Auto-MDIX est activée par défaut. Le commutateur
détecte le type de câble requis pour les connexions Ethernet cuivre et configure les interfaces en conséquence. Quel
que soit le type de périphérique situé à l'autre extrémité de la connexion, vous pouvez donc utiliser un câble croisé ou
un câble direct pour effectuer vos branchements sur un port de module 10/100 ou 10/100/1000 cuivre du commutateur.

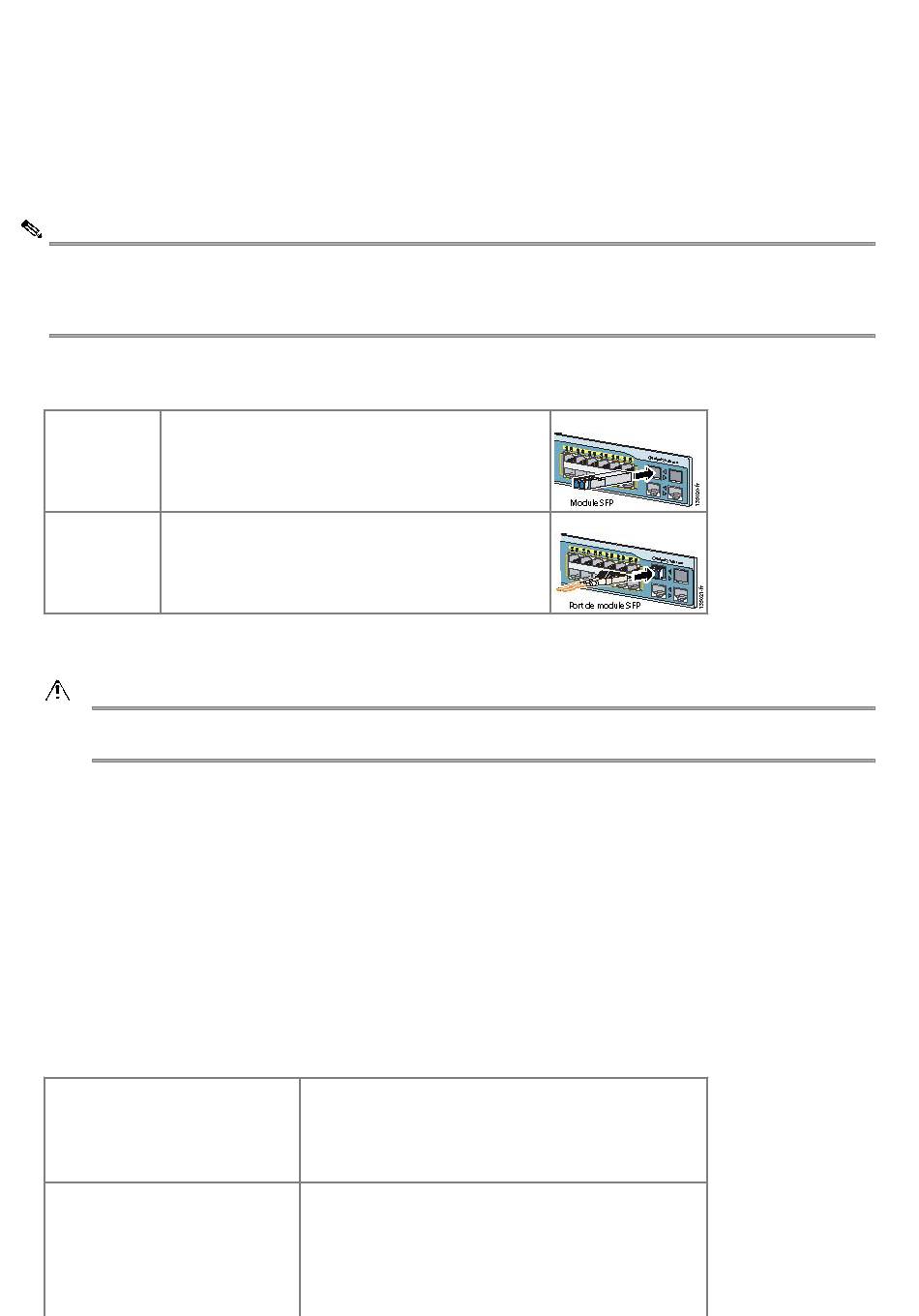

Installation des modules SFP et connexion aux ports
Suivez ces étapes :
Étape 1 Saisissez le module par les côtés et insérez-le dans le
logement du commutateur jusqu'à ce que vous sentiez
le connecteur s'enclencher.
Étape 2 Insérez le câble approprié dans le port de module.
Insérez l'autre extrémité du câble dans l'autre
périphérique.
Pour obtenir la liste des modules pris en charge, consultez les notes de version disponibles sur le site Web Cisco.com.
Pour obtenir des instructions détaillées sur l'installation, le retrait et la connexion aux modules SFP, reportez-vous à la
documentation fournie avec le module SFP.
Avertissement Le retrait et l'installation d'un module SFP peuvent réduire sa durée de vie utile. Ne retirez et
n'insérez les modules SFP qu'en cas d'absolue nécessité.
Vérification de la connectivité du port
Une fois que vous vous êtes connecté au port de commutation et à un autre périphérique, la DEL du port s'allume en
orange, pendant que le commutateur établit une liaison. Ce processus prend environ 30 secondes et la DEL s'allume en
vert lorsque le commutateur et le périphérique cible ont établi une liaison. Si la DEL est éteinte, le périphérique cible est
peut-être éteint, il y a peut-être un problème de câble ou une panne de l'adaptateur installé dans le périphérique cible.
Pour obtenir des informations sur l'assistance en ligne, reportez-vous à la section "En cas de problèmes" de cette page.
En cas de problèmes
Si vous rencontrez des difficultés, de l'aide est disponible dans cette section ainsi que sur le site Web Cisco.com. Cette
section traite du dépannage de la Configuration rapide et de la réinitialisation du commutateur. Elle explique également
comment accéder à l'aide en ligne et à des informations supplémentaires.
Dépannage de la Configuration rapide
Si la Configuration rapide ne se lance pas ou si la page de Configuration rapide n'apparaît pas dans votre navigateur :
•
Avez-vous vérifié que
l'autotest de mise sous tension
(POST) a été correctement
exécuté avant le démararge de
la Configuration rapide ?
•
Avez-vous appuyé sur le
bouton Mode tandis que le
commutateur lançait l'autotest
de mise sous tension (POST) ?
Si la réponse est non, assurez-vous que seules les DEL
SYS et STAT sont vertes avant d'appuyer sur le bouton
Mode, pour entrer en mode Configuration rapide.
Si la réponse est oui, attendez que l'autotest de mise
sous tension (POST) soit terminé. Mettez le commutateur
hors tension puis à nouveau sous tension. Attendez que
l'autotest de mise sous tension (POST) soit terminé.
Assurez-vous que les DEL SYST et STAT sont vertes.
Appuyez sur le bouton Mode, pour entrer en mode
Configuration rapide.
