Câbles et adaptateurs

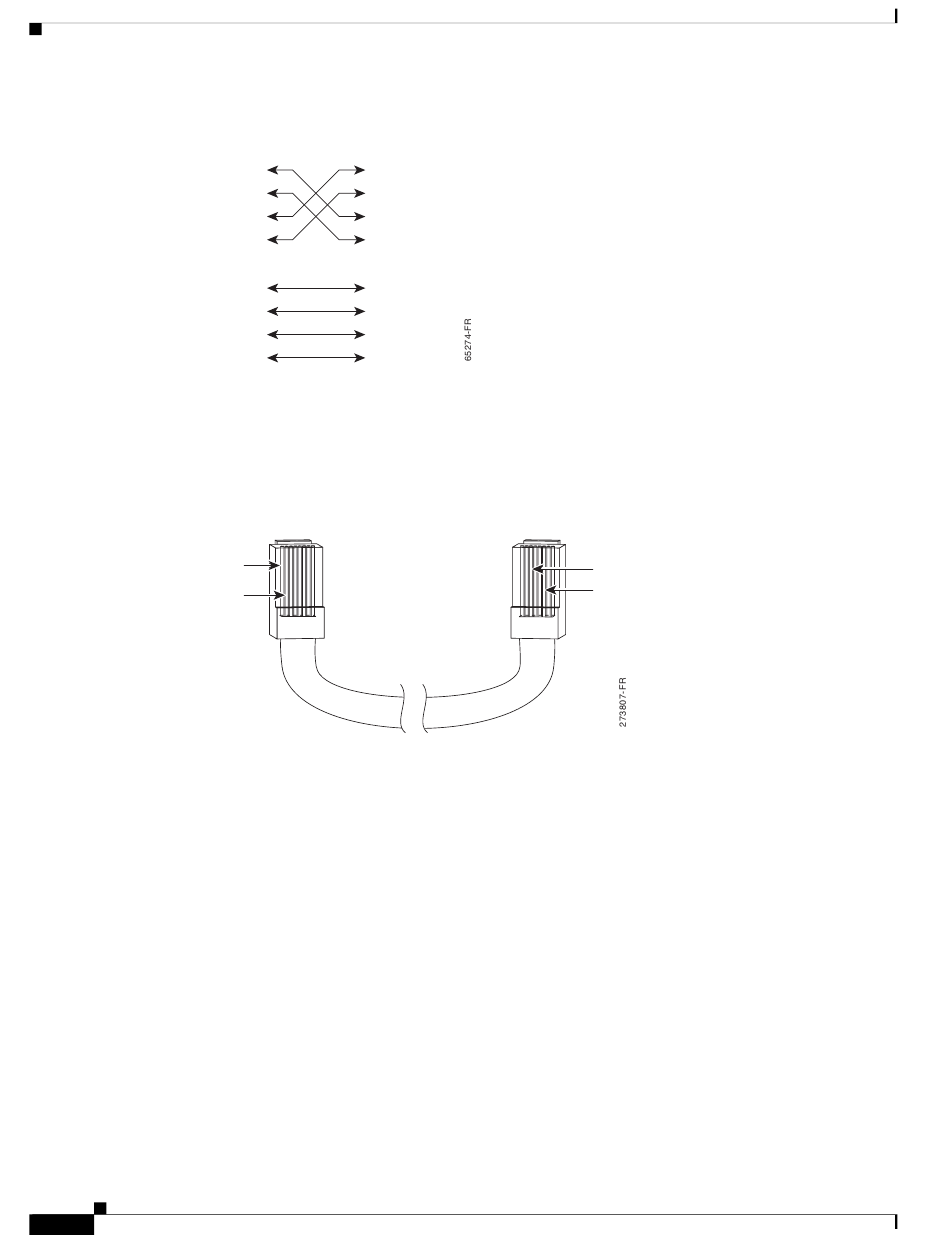

Figure C-9
Commutateur
1 TP0+
2 TP0-
3 TP1+
6 TP1-
4 TP2+
5 TP2-
7 TP3+
8 TP3-
Pour identifier un câble croisé, tenez les extrémités du câble côte à côte, la languette étant placée à
l'arrière. Le câble connecté à la broche 1 sur l'extrémité gauche doit être de la même couleur que le câble
connecté à la broche 3 sur l'extrémité droite. Le câble connecté à la broche 2 sur l'extrémité gauche doit
être de la même couleur que le câble connecté à la broche 6 sur l'extrémité droite.
Figure C-10
Broche 1
Broche 2

Brochages d'adaptateur de port de console

Le port de console utilise un connecteur RJ-45 à 8 broches, décrit dans le
Si vous n'avez pas commandé de câble de console, vous devez disposer d'un câble d'adaptateur RJ-45
vers DB-9 pour connecter le port de console du commutateur au port de console d'un PC. Pour connecter
le port de console du commutateur à un terminal, vous devez disposer d'un adaptateur DTE (Data
Terminal Equipment, équipement terminal de traitement de données) femelle RJ-45 vers DB-25. Vous
pouvez commander un adaptateur (référence ACS-DSBUASYN=). Pour plus d'informations sur le port
de console et sur le brochage de l'adaptateur, voir le
Guide d'installation du commutateur Cisco IE 2000
C-8
Schéma de câble croisé à quatre paires torsadées pour les ports 1000BASE-T
Commutateur
1 TP0+
2 TP0-
3 TP1+
6 TP1-
4 TP2+
5 TP2-
7 TP3+
8 TP3-
Identification d'un câble croisé
Annexe C
Broche 3
Broche 6
Tableau C-3
Tableau C-3 et le Tableau
Câbles et connecteurs
et le Tableau C-4.
C-4.
