B.PRO BASIC LINE
7.3.5
Monter/retirer l'habillage frontal côté client
Attention! Risque de pincement de parties du corps!
Lors de la fermeture des portes, des parties du corps peuvent se coincer entre la porte et le corps de l'appareil.
– Prendre garde à ne pas coincer de parties du corps (par exemple mains) entre le corps de l'appareil et la
porte.
L'habillage frontal côté client est facilement échangeable et peut être monté ou retiré sans outillage.
1
2
3
7.3.6
Ouvrir/fermer l'habillage frontal côté commande
L'habillage frontal côté commande se présente sous forme de portes battantes.
– Ouvrir avec le principe « push-to-open ».
7.4
Brancher l'appareil
L Le raccordement de l'appareil doit être exécuté par du personnel spécialisé approprié!
Attention! Dommage matériel aux circuits électriques de l'appareil!
Si l'appareil n'est pas prévu pour la tension et la fréquence du réseau présentes, le circuit électrique de
l'appareil peut être endommagé.
– Avant le raccordement, s'assurer que la tension et la fréquence du réseau mentionnées sur la plaque
signalétique correspondent aux valeurs correspondantes de la prise de courant.
Mode d'emploi – Doc. n° 154844 BasicLine V3.1 fr – 2025/01

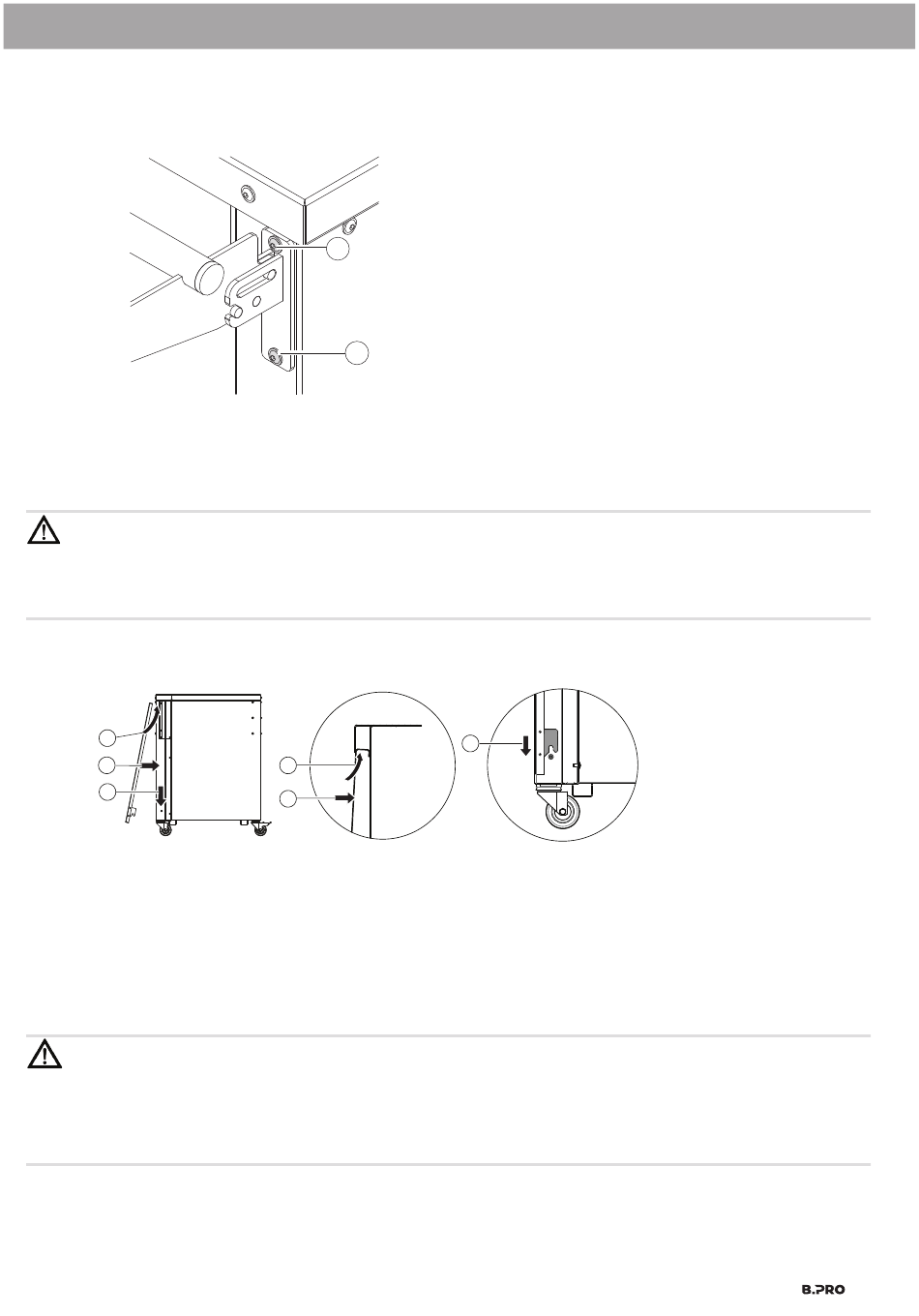

– Desserrer la vis inférieure (1) sur les deux côtés au niveau
de la fixation de la pièce rapportée à l'aide d'une clé Allen et
retirer la vis.
– Rabattre la pièce rapportée vers le bas.
– Sur les deux côtés, desserrer la vis de fixation supérieure (2)
et la retirer pendant qu'une deuxième personne maintient la
pièce rapportée.
2
– Retirer la pièce rapportée et la mettre de côté en cas de
non-utilisation; serrer à nouveau les vis retirées dans les
trous filetés dans le soubassement.
– Pour le montage de la pièce rapportée, dévisser les vis de
fixation au niveau de la position souhaitée.
1
– Pendant qu'une deuxième personne maintient la pièce
rapportée en position, serrer la vis de fixation supérieure (2)
sur chaque côté.
– Relever la pièce rapportée, puis serrer la vis de fixation
inférieure (1) sur chaque côté.
1
2
3
Mise en service
– Faire glisser l'habillage
frontal côté client (1) sous le
bandeau de recouvrement
supérieur.
– Accrocher les
deux languettes de
suspension (2) dans
les vis en saillie à droite
et à gauche sur le
soubassement (3).
25
