B.PRO BASIC LINE
7.3.2
Monter/démonter les plinthes
Modèle d'appareil avec pieds

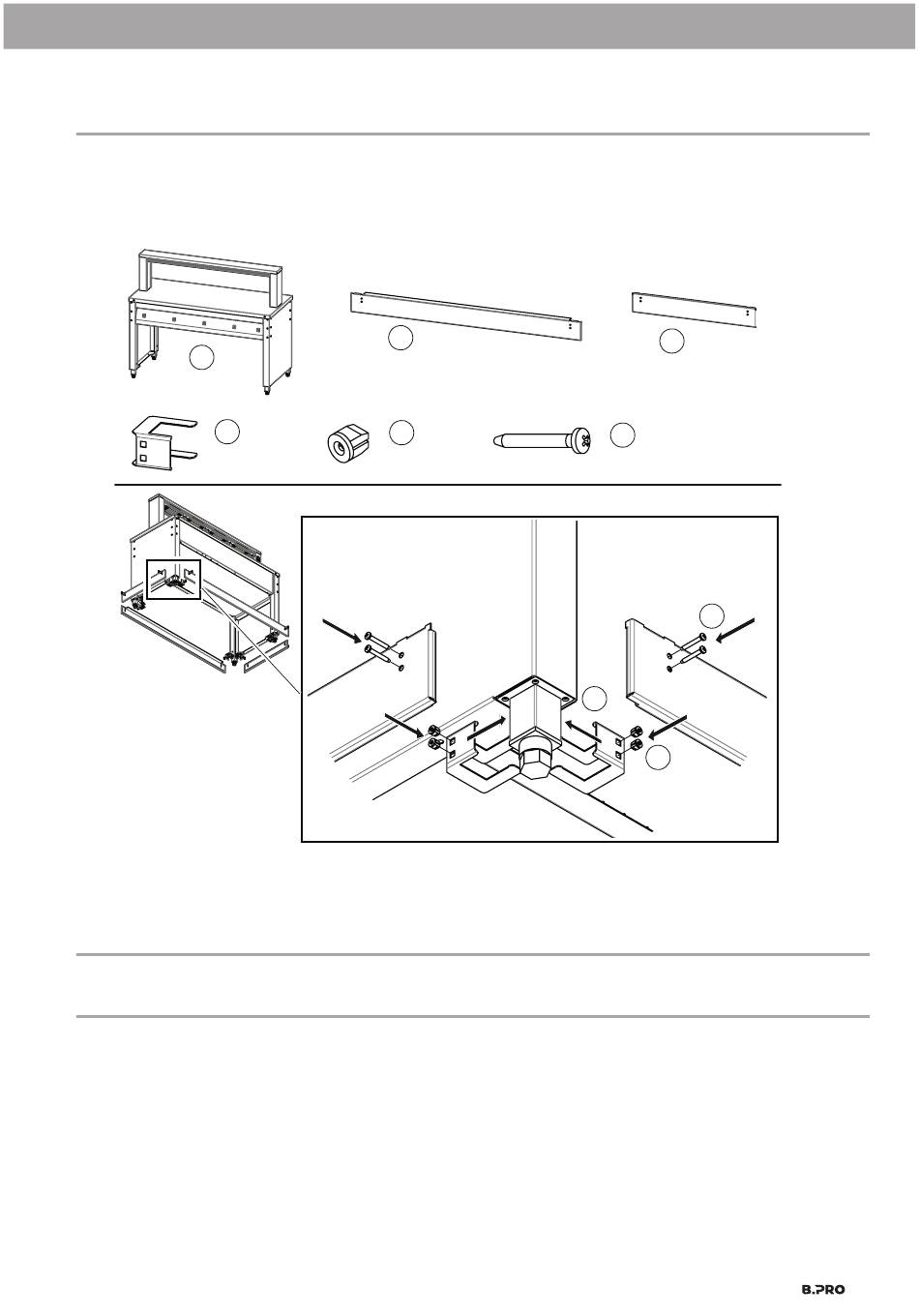

– Monter les plinthes conformément au dessin suivant.
Le démontage s'effectue dans l'ordre inverse.
– Répéter les étapes de montage pour chaque plinthe sur le côté opposé.
A
1x
– Insérer les inserts filetés "E" dans le logement "D" (1).
– Enfoncer le logement "D" sur le pied réglable du module "A" (2).
– Visser la plinthe "B" ou "C" avec les vis "F" dans les inserts filetés "E" du logement "D" (3).
– Répéter les étapes de montage pour chaque plinthe supplémentaire.
7.3.3
Fonction et utilisation du boulon d'indexage
Modèle de charnière avec boulon d'indexage
– Tirer le boulon d'indexage vers l'extérieur et le tourner d'un quart de tour vers la gauche ou la droite.
Le boulon d'indexage atteint une position d'arrêt.
– Déplier ou relever la pièce rapportée, comme décrit dans le mode d'emploi original.
Mode d'emploi – Doc. n° 154844 BasicLine V3.1 fr – 2025/01
1 - 2x
D
2 - 8x
4 - 16x
B
E
Mise en service
C
1 - 2x
F
4 - 16x
3
2
1
