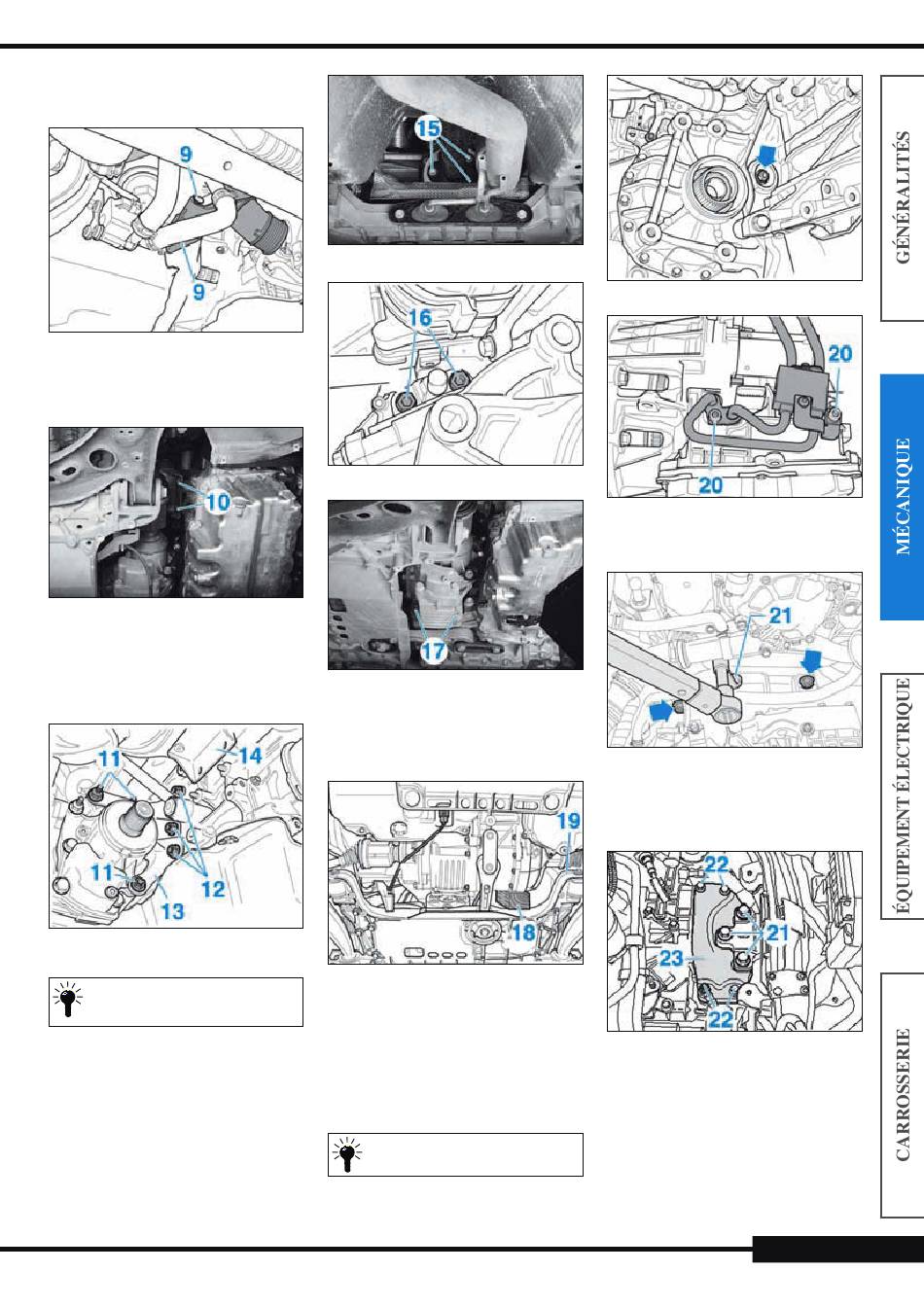

- la durit de pression de suralimentation,
- les fixations inférieures (9) du tube de pression
d'alimentation et l'extraire vers le bas (Fig.7),
Fig.7
- la tôle de protection du renvoi d'angle,
- les fixations inférieures (10) du filtre à particules
(Fig.8),
Fig.8
- les fixations (11) et (12) du support de boîte de
vitesses (Fig.9).
• Extraire le support (13) après avoir poussé le filtre
à particules (14).
Fig.9
Après avoir déposer le support de boîte
de vitesses, serrer les fixations du filtre à
particules sur le moteur.
• Repérer la position de l'arbre de transmission
longitudinale.
• Déposer les vis de fixations (15) (Fig.10) après avoir
bloqué l'arbre de la transmission sur le pont arrière
à l'aide de l'outil [1].
• Poser l'arbre de transmission sur la tôle de pro-
tection du mécanisme de direction.
• Déposer les fixations supérieures (16) et inférieures
(17) du renvoi d'angle sur la boîte de vitesses (Fig.11)
et (Fig.12).
Fig.10
Fig.11
Fig.12
• Débrancher le connecteur électrique de la sonde
de niveau et de température d'huile.
• Pour déposer le renvoi d'angle, placer une cale en
bois (18) entre l'ensemble moteur/boîte et le berceau
(19) (Fig.13).
Fig.13
• Après avoir déposé l'obturateur, déposer les
écrous du convertisseur à travers l'ouverture tout
en bloquant la couronne du démarreur (Fig.14).
• Déposer le support des faisceaux électriques des
vis de fixation du démarreur.
• Débrancher les connecteurs électriques sur la partie
inférieure de la boîte de vitesses.
• Déposer les vis de fixation (20) et écarter les
conduits d'huile de la boîte de vitesses (Fig.15).
Placer des bouchons de propreté sur la
boîte et sur les conduits d'huile.
Boîte de vitesses automatique (09M)
Fig.14
Fig.15
• Déposer les vis de fixation supérieures moteur/
boîte à l'aide de l'outil adapté (21) (Fig.16).
Fig.16
• Mettre en place un dispositif de soutien en prise sur
les anneaux de levage du groupe motopropulseur.
• Déposer les vis de fixation (21) et (22) puis retirer le
support de boîte de vitesses (23) (Fig.17).
Fig.17
• Réaliser un montage de soutien sous la boîte de
vitesses (outils VW 3282 et 3282/56).
• Déposer la dernière vis de fixation de l'ensemble
moteur/boîte.
• Dégager la boîte de vitesses et l'abaisser lente-
ment en prenant soin de ne pas endommager
l'environnement du compartiment moteur.
page 105
