Raccordements hydrauliques

ÉVACUATION DE LA CONDENSATION
Un système d'évacuation approprié doit
comprendre un siphon afin de :
• p e r m e t t re l ' é v a c u a t i o n l i b re d e l a
condensation ;
• prévenir l'entrée d'air dans les systèmes en
dépression ;
• prévenir la sortie d'air dans les systèmes sous
pression ;
• prévenir l'infiltration d'odeurs ou d'insectes.
Raccordements aérauliques
NORMES GENERALES
Pour une installation correcte des canaux, il est
conseillé de :
• prévoir un ancrage adéquat pour supporter les
canalisations de façon à éviter que leur poids
pèse sur l'unité
• relier les bouches de refoulement et de reprise
aux canaux en intercalant un joint anti-
vibrations (en option). Le joint doit être visser
au registre ou à la bride quand ceux-ci sont
présents. Dans le cas contraire, le joint anti-
vibrations doit être vissé directement sur le
châssis avec des vis taraudeuses
+

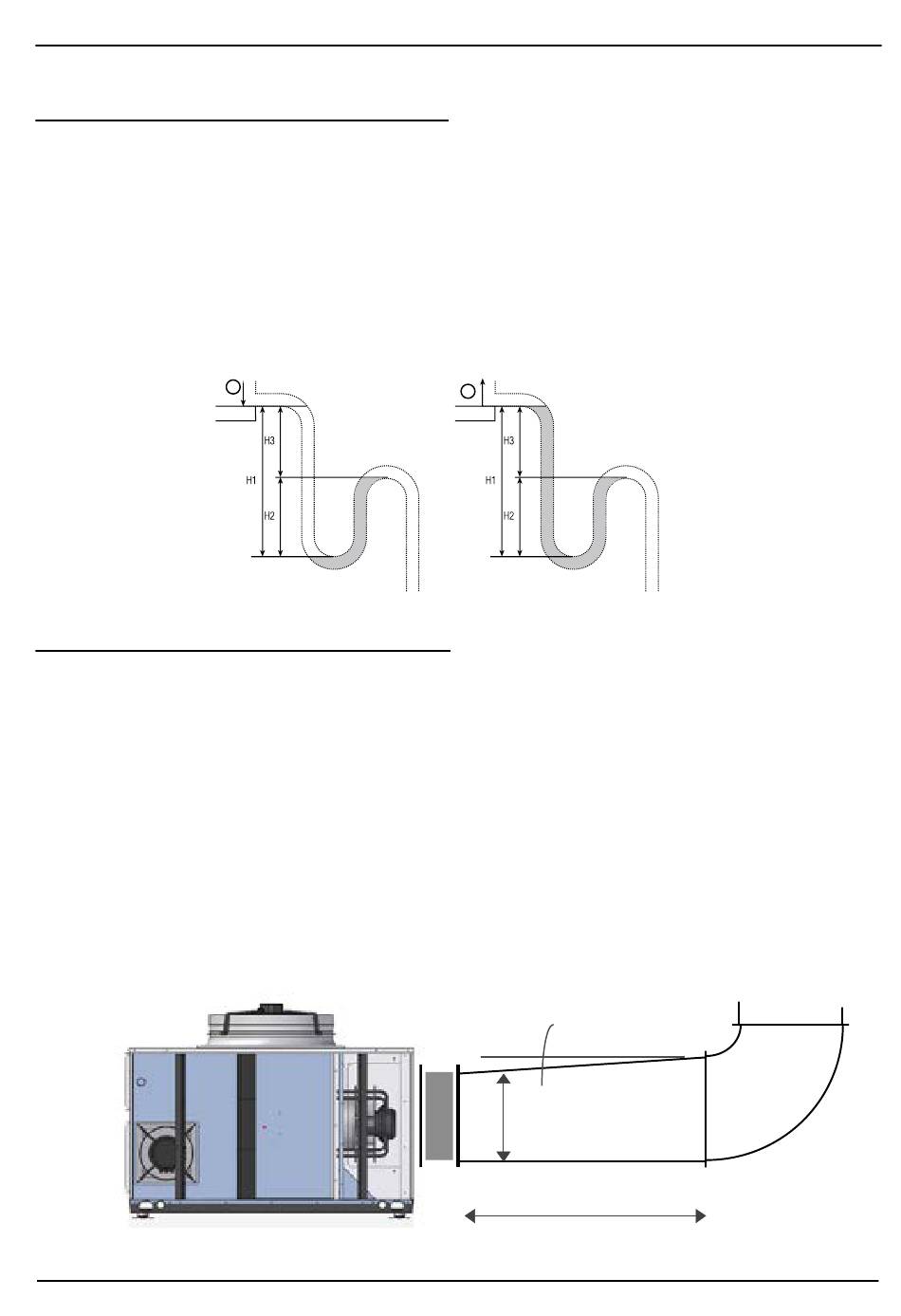

Systèmes en dépression :
H1 = 2P
H2 = H1/2
Système sous pression :
H1 = 2P
H2 = H1/2
avec P = pression exprimée en mm de colonne
d'eau (1 mm environ = 9,81 Pa).
-
• installer un câble électrique de terre qui serve
de pont sur le joint-vibrations pour garantir
l'équipotentialité entre les canaux et l'unité
• placer, avant les coudes et les raccords, un
canal de refoulement avec un tronçon
droit d'une longueur d'au moins 2,5 fois le
côté inférieur du canal pour éviter toute
diminution de rendement du ventilateur
• éviter que les canalisations soient dotées
d'inclinaisons des tronçons divergents de plus
de 7 ºC
max 7°
Max 7°
A
A
min 2.5 A
Min 2,5 A
