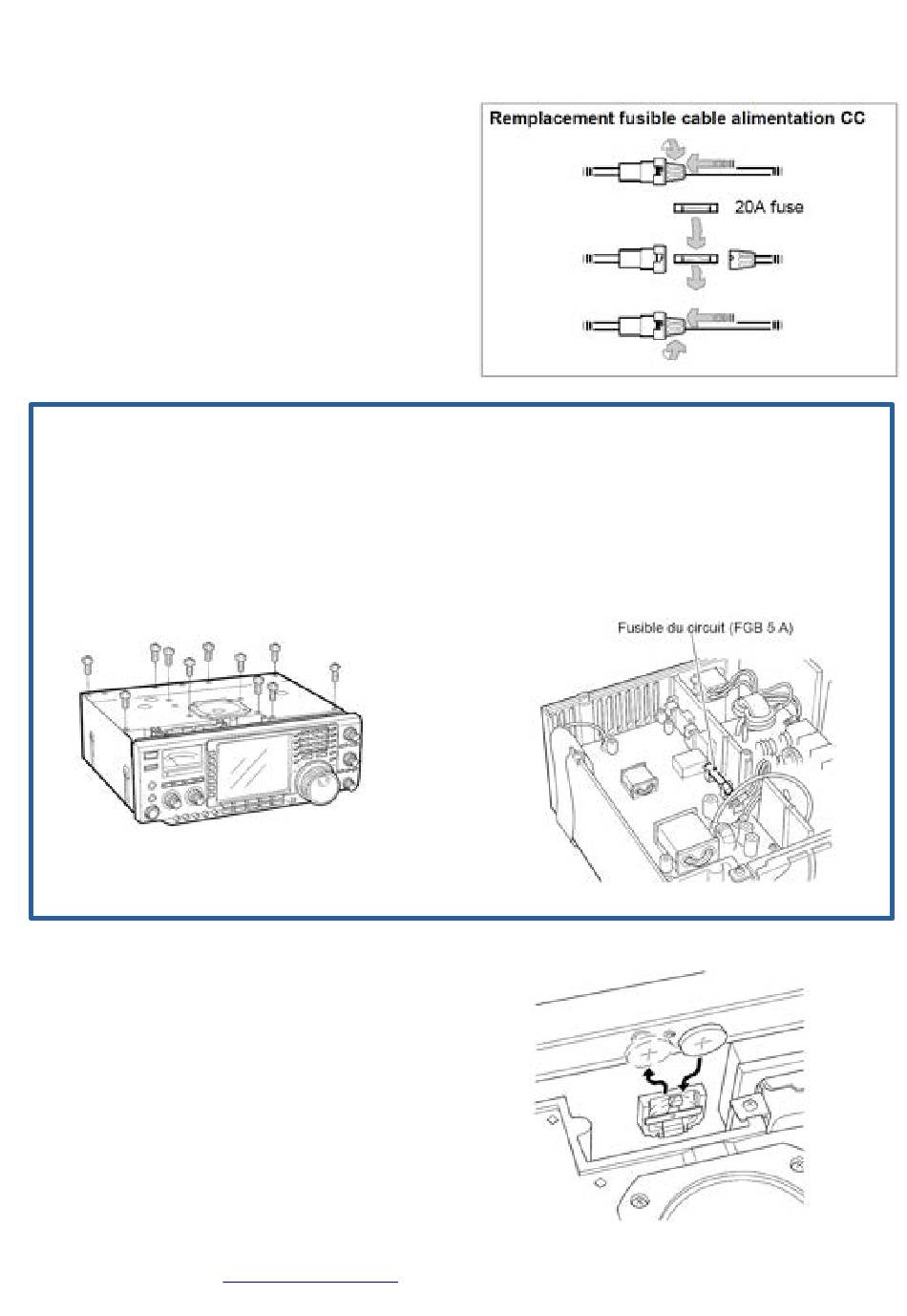

Remplacement fusible
Si un fusible grille ou si le TX/RX s'arrête de
fonctionner, essayer de trouver la source du
problème et remplacez le fusible endommagé
par un autre de même calibre.
Prenez garde: Déconnecter le câble
d'alimentation CC du TX/RX quand il faut
changer un fusible.
Le IC- 756 possède 2 types de fusibles installés
pour la protection du TX/RX.
• Fusibles du câble d'alimentation : FGB 20 A
• Fusible du circuit :
REMPLACEMENT FUSIBLE CIRCUIT
Les 13,8 V CC du câble d'alimentation
sont appliqués à tous les circuits du IC-
756, sauf à l'ampli de puissance qui est
alimenté au travers d'un fusible. Ce
fusible est installé sur la platine du PA.
1.Enlever le capot supérieur comme
indiqué p. 61.
Remplacement
sauvegarde horloge
Le TX/RX possède une batterie de sauvegarde
au lithium, à l'intérieur de la face avant, pour
l'heure et les fonctions minuterie. La durée de vie
normale de cette batterie est de 5 ans environ.
Quand la batterie est vide, le TX/RX émet et
reçoit normalement, mais l'heure n'est plus
sauvegardée.
FGB 5 A
batterie
http://f5jbr.free.fr/
2.Enlever 11 vis qui maintiennent la
plaque de blindage du PA.
3.Remplacer le fusible du circuit comme
indiqué sur le schéma ci- dessous.
4.Remettre en place la plaque de
blindage u PA et le capot supérieur.
- Page n° 79
