9 INSTALLATIONS DES OPTIONS

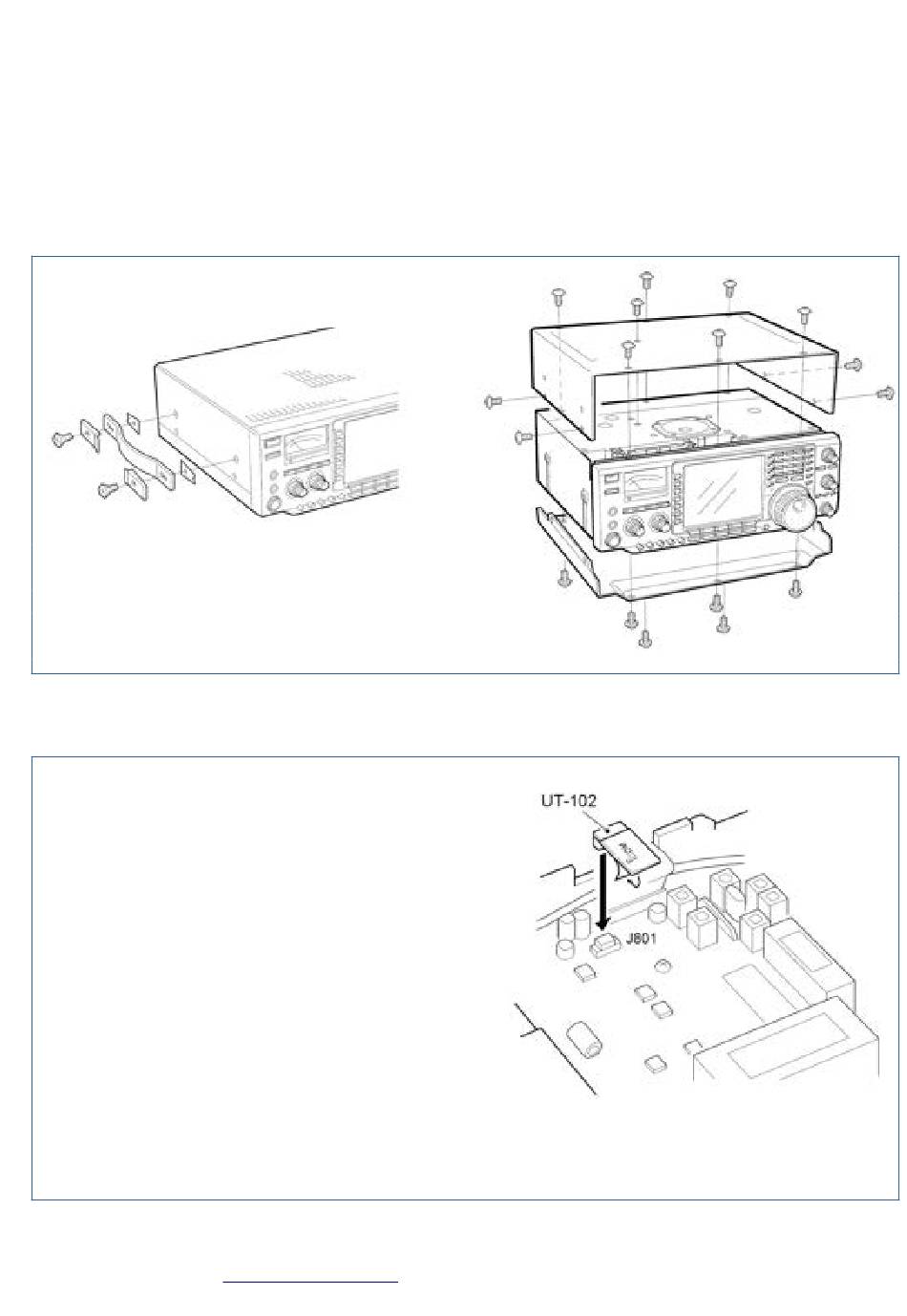

Ouverture coffret TX/RX
Suivez le procédé d'ouverture du boîtier et
des couvercles, comme décrit ici, si vous
désirez installer des options ou effectuer des
réglages sur les platines internes, etc..
1.Enlever 2 vis du côté gauche du TX/RX, comme
montré ci- dessous, pour retirer la poignée de
transport.
2.Enlever 7 vis au dessus du TX/RX et 4 vis de
chaque côté, puis soulever le capot supérieur.
3.Retourner le TX/RX.
4.Enlever les 6 vis du dessous du TX/RX, puis
soulever le capot inférieur.
Synthétiseur de parole UT- 102
Le UT- 102 annonce de manière claire, la
fréquence affichée, les modes, etc. avec une voix
générée électroniquement, en anglais (ou en
japonais) .(Le niveau du S'mètre peut être
annoncé. Voir p 73.
1.Enlever les capots du dessus et du dessous
comme expliqué ci- dessus.
2.Enlever le papier de protection situé sous la
platine UT- 102, afin de mettre à nu la partie
adhésive.
3.Insérer la UT- 102 dans le connecteur J801
(Speech UT- 102) situé sur le circuit imprimé
principal. Comme indiqué sur le schéma de droite.
4.Régler R572, afin d'obtenir le niveau de parole désiré. Voir les vues internes page 81.
5.Remettre les capots, supérieur et intérieur à leur positions d'origine.
http://f5jbr.free.fr/
Prenez
garde:
d'alimentation CC du TX/RX avant d'effectuer
n'importe quel travail sur l'appareil. Autrement,
il
y
a
danger
détérioration du TX/RX.
- Page n° 74
sur
Débrancher
le
d'électrocution
ou
83
