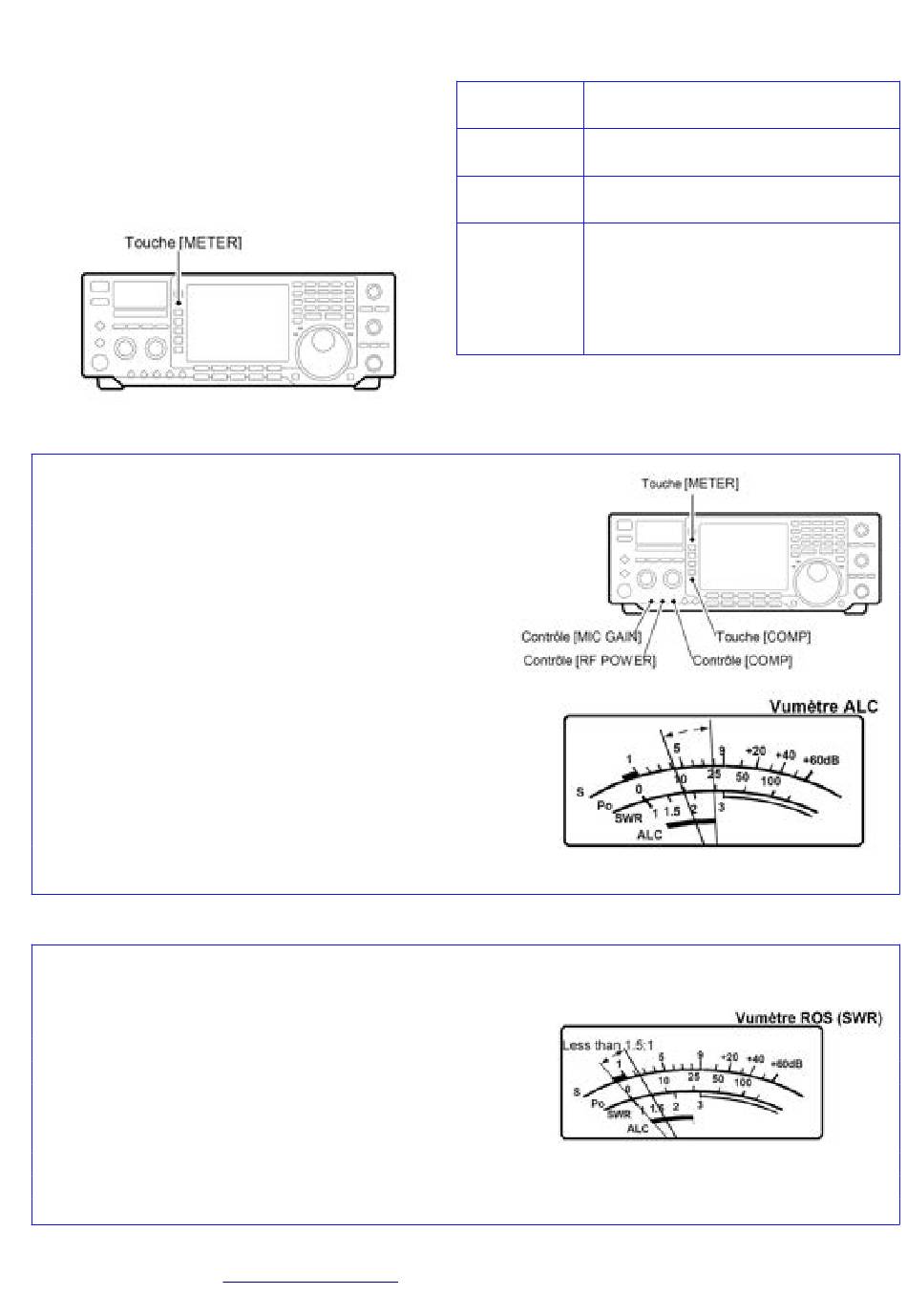

Fonction Vumètre
L'émetteur- récepteur dispose de 3 fonctions
différentes du vu-mètre. Sélectionner la
fonction voulue avec la touche [METER] .
• Appuyer sur [METER] afin de sélectionner
pour l'émission ; la puissance HF (Po), SWR
ou ALC.
Compresseur de modulation
Le compresseur de modulation augmente le niveau
moyen de la puissance de sortie, augmentant ainsi
la force du signal et sa compréhension en SSB.
1.Sélectionner le mode USB ou LSB.
2.PréRégler l'émetteur- récepteur de la manière
suivante:
Fonction [COMP] : OFF
fonction [METER] : ALC
contrôle [RF POWER] : Au Maximum sens horaire.
3.Régler le [MIC GAIN].
- Tout en émettant et en parlant à voix normale, l'aiguille
du vumètre de l'ALC doit se situer à peu-près au milieu
de la zone repérée ALC.
4.Appuyer sur [COMP] pour activer le compresseur.
5.Régler le bouton de contrôle du [COMP] jusqu'à ce
que l'aiguille du vumètre de l'ALC arrive dans la zone
ALC en parlant à voix basse ou à voix haute.
Si vous faites dépasser l'aiguille de la zone ALC, votre
voix sera déformée.
Lecture ROS
Le vumètre de ROS indique le ROS de la ligne de transmission, dans tous les modes.
1.Appuyer sur [TUNER] mets le tuner antenne hors service.
2.Appuyer sur [METER] sélectionner le vumètre en
position Po .
3.Appuyer sur [RTTY] pour sélectionner le mode RTTY.
4.Appuyer sur [TRANSMIT].
5.tourner [RF POWER] dans le sens des aiguilles d'une
montre après la position 12 pour obtenir 30 W de
puissance HF (30%).
6.Régler le vumètre émission sur la position SWR.
7.Lire le ROS sur le vumètre (SWR).
Le tuner antenne interne adapte l'émetteur à l'antenne si le ROS est inférieur à 3:1.
http://f5jbr.free.fr/
Indication
Affichée
Indique la puissance relative de sortie
Po
HF en %
Indique le rapport d'onde stationnaire
SWR
dans la ligne d'émission.
Indique le niveau de l'ALC. Quand les
mouvements du vumètre indiquent un
dépassement du niveau autorisé pour
ALC
le
signal
puissance HF. Dans ce cas diminuer
le [MIC GAIN].
- Page n° 44
MESURES
d'entrée,l'ALC
limite
sur
