filtres FI optionnels
Plusieurs filtres sont disponibles pour le IC- 756.
Vous pouvez installer 2 filtres pour le 9MHz et la FI
455kHz.
Choisir le(s) filtre(s) approprié suivant le trafic
désiré.
Filtre 9 MHz optionnels :
FL- 100 FILTRE ÉTROIT CW
FL- 101 FILTRE ÉTROIT CW
FL- 223 FILTRE ÉTROIT SSB
FL- 232 FILTRE ÉTROIT CW
Filtre 455 kHz optionnels :
FL- 52A FILTRE ÉTROIT CW
FL- 53A FILTRE ÉTROIT CW
FL- 222 FILTRE ÉTROIT SSB
FL- 257 FILTRE LARGE SSB
1.Enlever les capots supérieur et inférieur comme expliqué à la page précédente.

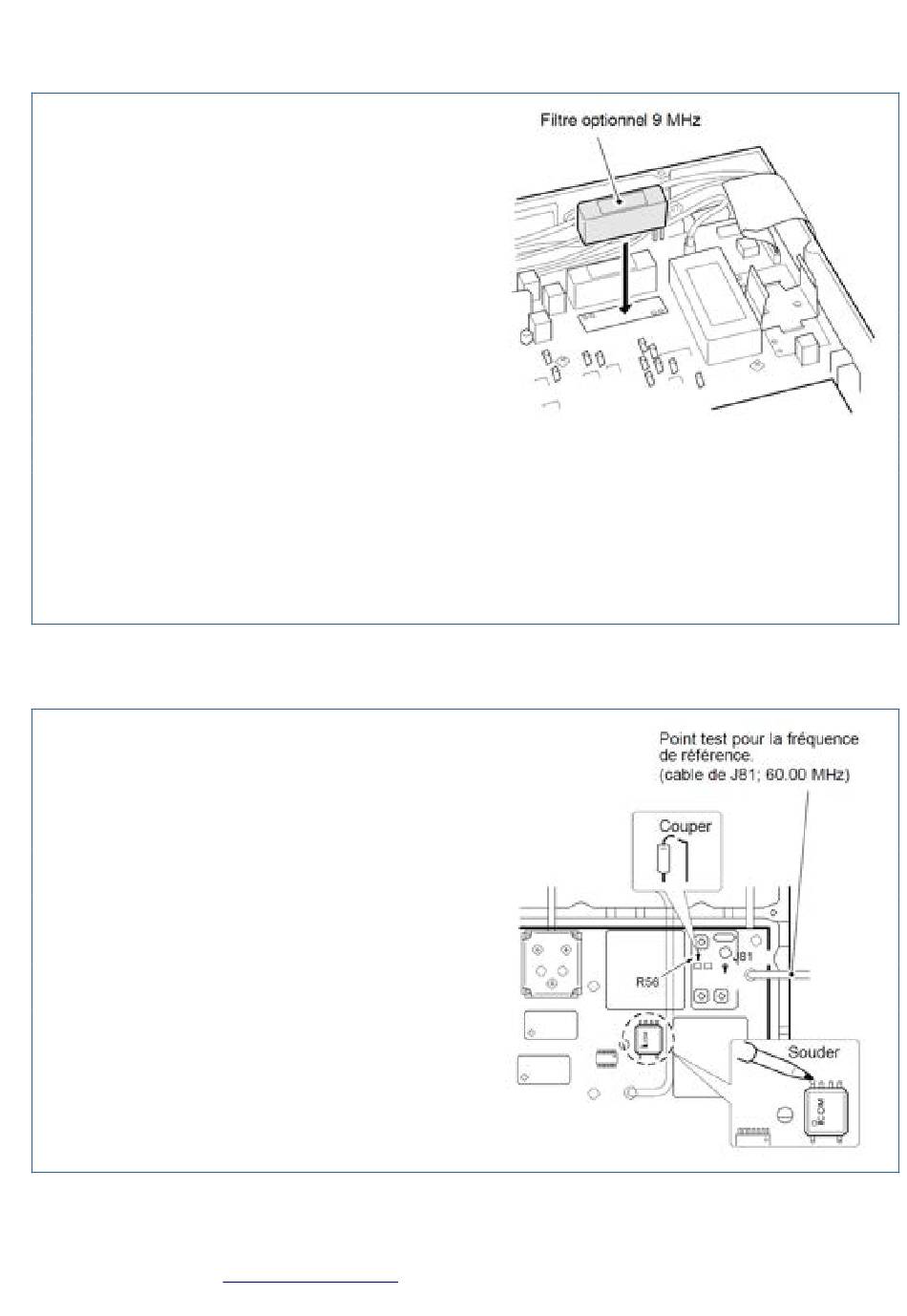

2.Retourner le TX/RX. Installer le filtre désiré, comme montré sur le schéma de droite
• Les filtres 9MHz peuvent être installés dans un autre sens.
3.Remettre les capots supérieur et inférieur à leur position originale.
NOTE: Après installation des filtres, dans le mode programmation, spécifiez les filtres installés.
(P.55) Autrement les filtres installés ne seront pas pris en compte .
Platine quartz haute sensibilité CR- 502
En installant la platine CR- 502, la stabilité totale
en fréquence est augmentée.
1.Enlever les capots supérieur et inférieur comme
expliqué à la page précédente .
2.Retourner le TX/RX. Enlever les 6 vis du
blindage du PLL, puis retire la plaque.
3.Couper les pattes de R56 et L55 (dans le boîtier
blindé) de la platine du PLL .
4.Disposer la platine CR- 502 sur l'espace libre
comme montrer sur le schéma, puis souder ces
pattes en place (6 points).
5.Régler la fréquence de référence à l'aide d'un
fréquencemètre.
6.Remettre le boîtier de blindage, la plaque du
blindage et les capots inférieur et supérieur à leur
position d'origine.
Stabilité en fréquence du CR- 502: ± 0.5 ppm
500 Hz/–6 dB
250 Hz/–6 dB
1.9 kHz/–6 dB
350 Hz/–6 dB
500 Hz/–6 dB
250 Hz/–6 dB
1.8 kHz/–6 dB
3.3 kHz/–6 dB
(–30°C to +60°C;
–22°F to +140°F)
http://f5jbr.free.fr/
- Page n° 75
