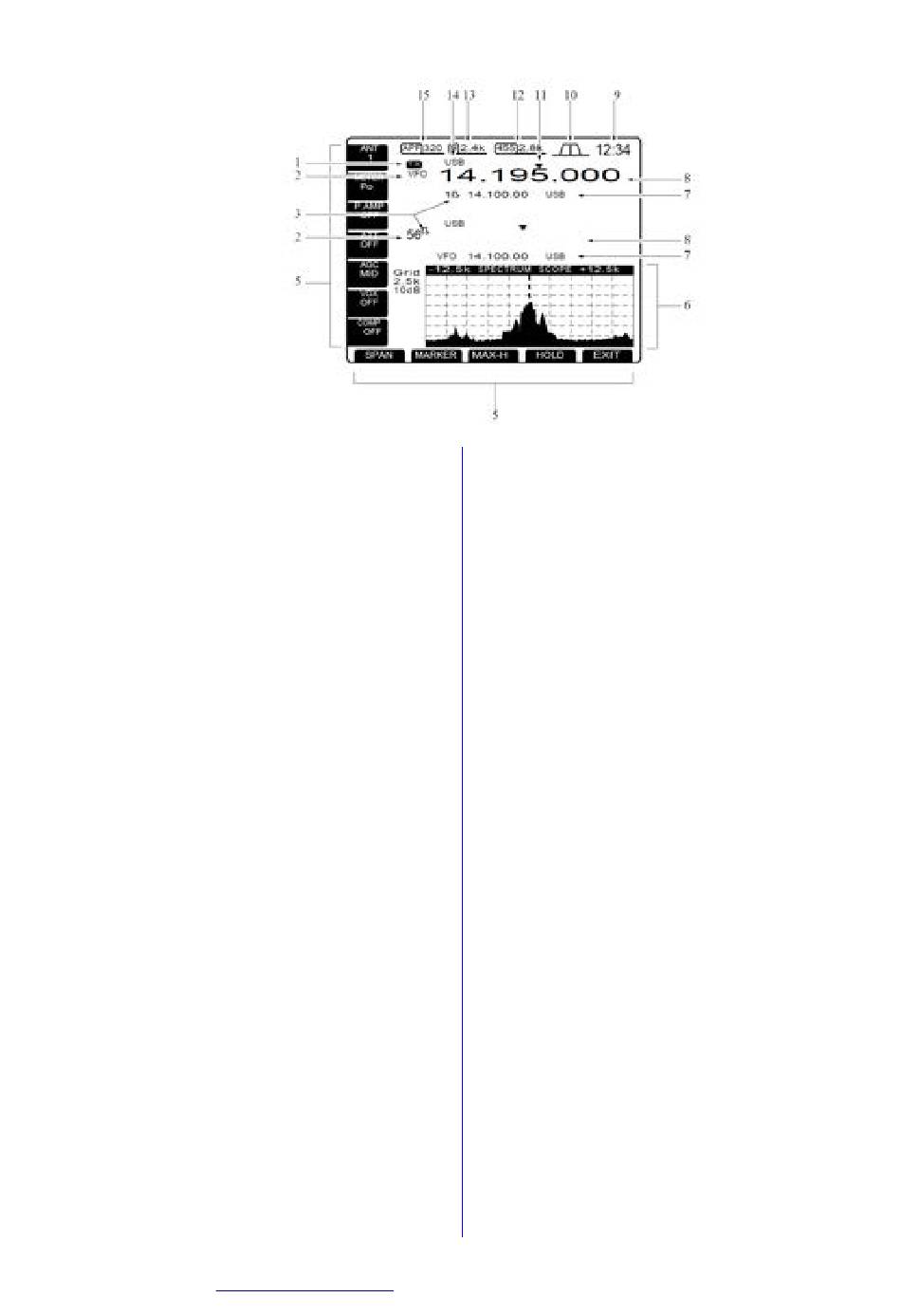

AFFICHEUR LCD
1. INDICATEUR TX
Indique la fréquence d'émission.
2. INDICATEUR VFO/CANAL MÉMOIRE
(pages. 32, 53)
Indique le mode VFO ou le numéro du canal
mémoire.
3.
INDICATEUR
MÉMOIRE
(p. 63)
Indique que le canal mémoire affiché est le
canal mémoire sélectionner.
4. GUIDE TOUCHES MULTIFONCTIONS
Indique
la
fonction
multifonctions.
5. GUIDE TOUCHES FONCTIONS
Indique les fonctions attribuées aux touches
LCD.
([F- 1] – [F- 5]).
6. Écran MULTIfonction (p. 20)
Affiche l'Écran pour l'analyseur de spectre, la
sélection
des
filtres
balayage ou mode réglage.
7.AFFICHAGE CANAUX MÉMOIRE (p. 53)
• Indique le contenu du canal mémoire
sélectionné
en mode VFO.
• Indique le contenu du VFO en mode mémoire.
8. AFFICHAGE FRÉQUENCES (p. 33)
SÉLECTION
CANAL
des
touches
FI,
canal
mémoire,
http://f5jbr.free.fr/
Indique la fréquence de trafic.
- les caractères encadrés sont utilisés pour un
affichage non visible.
9.AFFICHAGE HORLOGE (p. 64)
Indique l'heure.
10.INDICATEUR DOUBLE PBT(p. 35)
Affichage par un graphique la largeur de la
bande passante pour les deux modes de PBT
et la fréquence centrale pour l'utilisation en
décalage FI.
11.INDICATEUR ACCORD RAPIDE (p. 34)
Apparaît quand la fonction d'accord avec pas
de
rapide est en service.
12.INDICATEUR FILTRE FI 455 kHz (p. 38)
Indique le filtre FI 455 kHz et la bande passante
en service.
13.INDICATEUR FILTRE FI 9 MHz (p. 38)
Indique le filtre FI 9 MHz et la bande passante
en service.
14.INDICATEUR MODE (p. 35)
Indique le mode sélectionné.
15.INDICATEUR FRÉQUENCE APF (p. 37)
Apparaît quand le filtre de crête audio est en
service et indique l'augmentation du signal,
amplifié avec le filtre de crête audio.
- Page n° 19
sur
83
