Montage
3. Pneumatische Verbindung Positioner - Antrieb montieren
Steuerluftausgang 2
Steuerluftausgang 2
Steuerluftanschluss
Steuerluftanschluss

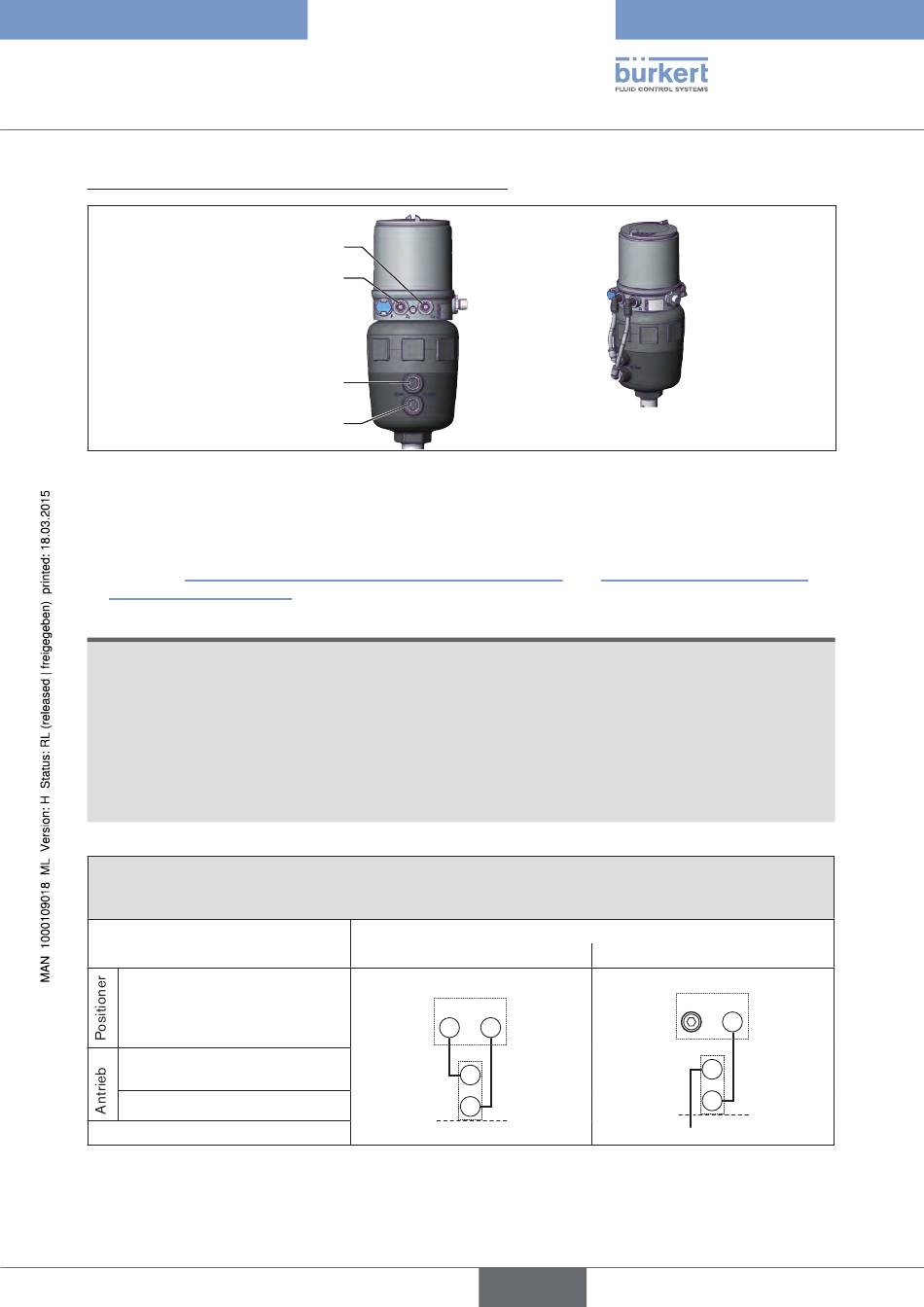

Bild 28: Montage der pneumatischen Verbindungen
→
Schlauchsteckverbinder an den Positioner und den Antrieb schrauben.
→
Mit den im Zubehörsatz mitgelieferten Schläuchen die pneumatische Verbindung zwischen Positioner und
Antrieb mit „Tabelle 13: Pneumatische Verbindung mit Antrieb - SFA" oder „Tabelle 14: Pneumatische Ver-
bindung mit Antrieb - SFB" herstellen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit.
Zur Einhaltung der Schutzart IP65 / IP67:
▶ Bei Antriebsgröße ∅80, ∅100
den nicht benötigten Steuerluftausgang 2
mit einem Verschlussstopfen verschließen.
▶ Bei Antriebsgröße ∅125
den nicht benötigten Steuerluftausgang 2
luftanschluss des Antriebs über einen Schlauch in trockene Umgebung ableiten.
Steuerfunktion A (SFA)
Prozessventil in Ruhestellung geschlossen (durch Federkraft)
Antriebsgröße
Steuerluftausgang
Steuerlufteingang oben
Steuerlufteingang unten
Trockene Umgebung
Tabelle 13: Pneumatische Verbindung mit Antrieb - SFA
1
2
oben
unten
mit dem freien Steuerluftanschluss des Antriebs verbinden oder
2
mit einem Verschlussstopfen verschließen und den freien Steuer-
2
2
2
Beispiel ∅80, SFA
∅80, ∅100
2
1
